Manuel de réparation de la Toyota Prius 2018: Filtre De Refroidissement De Batterie

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande De Batterie / Hybride / Filtre De Refroidissement De Batterie

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

FILTRE D'ADMISSION DE BATTERIE HV N° 1

*2

CACHE D'ORIFICE DE VISITE DE BATTERIE

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CACHE D'ORIFICE DE VISITE DE BATTERIE

(a) Déposer l'agrafe.

(b) Libérer les 5 griffes et déposer le cache d'orifice de visite de batterie.

2. DEPOSER LE FILTRE D'ADMISSION DE BATTERIE HV N° 1

CONSEIL:

Si le message "Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer" s'affiche sur l'écran multifonction de l'ensemble de combiné d'instruments, vérifier le filtre d'admission de batterie HV n° 1.

Cliquer ici

(a) Libérer la griffe.

(b) Libérer les 2 griffes pour déposer le filtre d'admission de batterie HV n° 1 du cache d'orifice de visite de batterie.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE FILTRE D'ADMISSION DE BATTERIE HV N° 1

CONSEIL:

(a) Vérifier visuellement le filtre d'admission de batterie HV n° 1.

Standard:

Pas d'obstruction ou d'autres dégâts.

REMARQUE:

  • Si le filtre d'admission de batterie HV n° 1 est endommagé, le remplacer par un élément neuf.
  • Si le filtre d'admission de batterie HV n° 1 est endommagé, vérifier s'il y a des corps étrangers à l'intérieur de l'ensemble de soufflante de refroidissement de batterie. Nettoyer ou remplacer l'ensemble de soufflante de refroidissement de batterie si nécessaire.
  • Ne pas nettoyer le filtre d'admission de batterie HV n° 1 lorsqu'il est posé sur le véhicule.
  • S'assurer de maintenir le ventilateur de l'ensemble de soufflante de refroidissement de batterie pendant le nettoyage de l'ensemble de soufflante de refroidissement de batterie avec de l'air comprimé. Si le ventilateur peut tourner, de la tension sera générée, ce qui pourrait endommager le circuit d'ensemble de soufflante de refroidissement de batterie.

Si le résultat n'est pas conforme aux spécifications, remplacer le filtre d'admission de batterie HV n° 1.

2. NETTOYER LE FILTRE D'ADMISSION DE BATTERIE HV N° 1

(a) En cas de dépose du véhicule:

(1) Nettoyer le filtre d'admission de batterie HV n° 1 en insufflant de l'air comprimé comme indiqué sur le schéma.

REMARQUE:

  • Ne pas utiliser d'eau ou tout autre liquide pendant le nettoyage du filtre d'admission de batterie HV n° 1. N'utiliser que de l'air comprimé.
  • Pour éviter d'endommager le filtre d'admission de batterie HV n° 1, ne pas utiliser de brosse métallique ou un outil similaire.
  • Ne pas nettoyer le filtre d'admission de batterie HV n° 1 lorsqu'il est posé sur le véhicule.
  • Maintenir le pistolet à air comprimé à 30 mm (1,18 po) minimum du filtre d'admission de batterie HV n° 1.
  • Insuffler de l'air comprimé par le côté arrière de filtre d'admission de batterie HV n° 1.

(b) En cas de non dépose du véhicule:

(1) Nettoyer le filtre d'admission de batterie HV n° 1 à l'aide d'un aspirateur ou équivalent.

REMARQUE:

  • Ne pas utiliser d'eau ou tout autre liquide pendant le nettoyage du filtre d'admission de batterie HV n° 1.
  • Pour éviter d'endommager le filtre d'admission de batterie HV n° 1, ne pas utiliser de brosse métallique ou de grattoir.
  • Ne pas utiliser de l'air comprimé.

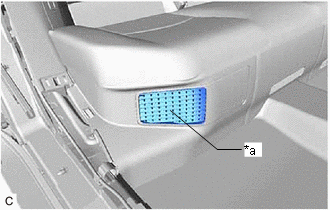

*a

Filtre

Repose

REPOSE

PROCEDURE

1. REPOSER LE FILTRE D'ADMISSION DE BATTERIE HV N° 1

(a) Engager les 2 griffes pour reposer provisoirement le filtre d'admission de batterie HV n° 1 sur le cache d'orifice de visite de batterie.

(b) Engager la griffe pour reposer le filtre d'admission de batterie HV n° 1 sur le cache d'orifice de visite de batterie.

2. REPOSER LE CACHE D'ORIFICE DE VISITE DE LA BATTERIE

(a) Engager les 5 griffes pour reposer le cache d'orifice de visite de batterie.

(b) Reposer l'agrafe.

3. SUPPRIMER LES DTC

CONSEIL:

Si le message "Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer" s'affiche sur l'écran multifonction, nettoyer ou remplacer le filtre d'admission de batterie HV ° 1, et effacer les DTC afin de réinitialiser les valeurs d'apprentissage même si aucun DTC n'est émis.
