Manuel de réparation de la Toyota Prius 2018: La fonction Auto Up / Down de la vitre électrique arrière droite ne fonctionne pas avec le contacteur de lève-vitre électrique arrière droit
DESCRIPTION
Si les fonctions de fermeture et d'abaissement manuelles fonctionnent normalement mais que les fonctions de fermeture et d'abaissement automatiques ne fonctionnent pas, il se peut que le système de commande de vitre électrique soit en mode de sécurité.
Si l'initialisation de la vitre électrique n'a pas été effectuée, les fonctions d'ouverture et de fermeture automatiques ne fonctionneront pas.
Cliquer ici

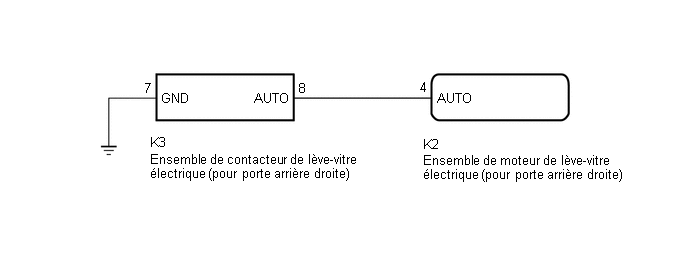

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Si l'ensemble de moteur de lève-vitre électrique (pour porte arrière
droite) a été remplacé par un élément neuf, initialiser le système de
commande de vitre électrique.
Cliquer ici
- S'assurer que les réglages personnalisés du système de vitre électrique
"RR Window Auto Up" et "RR Window Auto Down" sont mis en position "ON"
avant de réaliser la procédure suivante.
Cliquer ici
- Après l'activation de la fonction anticrochet, la fonction de fermeture automatique ne fonctionnera pas la première fois que le contacteur de fermeture automatique de vitre électrique sera actionné. La fonction de fermeture automatique fonctionnera normalement après la première activation du contacteur de vitre électrique.
CONSEIL:
Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) présente un dysfonctionnement, le système de commande de vitre électrique passera en mode de sécurité. Les fonctions de fermeture et d'ouverture à distance et automatique ne peuvent être activées en mode de sécurité. Toutefois, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur de lève-vitre électrique arrière (pour côté droit) en position de fermeture automatique et de l'ouvrir manuellement en enfonçant l'ensemble de contacteur de lève-vitre électrique arrière (pour côté droit).
Cliquer ici
PROCEDURE
1. | RELEVER LA VALEUR AFFICHEE PAR LE TECHSTREAM (RR-DOOR MOTOR) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / RR-Door Motor / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > RR-Door Motor > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
RR Door P/W Auto SW |
Signal de contacteur automatique de vitre électrique de porte arrière droite |
OFF ou ON | OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière droite non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière droite actionné |
- |
Affichage du tester |
---|
RR Door P/W Auto SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
INCORRECT |
![]() |
PASSER AU POINT 4 |
|
2. | PROCEDER A L'INITIALISATION (POUR PORTE ARRIERE DROITE) |
(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite).
Cliquer ici
|
3. | VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE) |
(a) S'assurer que la vitre électrique de porte arrière droite se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur de lève-vitre électrique arrière (pour porte droite) sont actionnées.
Cliquer ici
OK:
Les fonctions de fermeture et d'ouverture automatiques côté arrière droit sont normales.
OK |
![]() |
FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION) |
INCORRECT |
![]() |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE DROITE) |
4. | VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE DROITE) |
(a) Déposer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte droite).
Cliquer ici
(b) Vérifier l'ensemble de contacteur de lève-vitre électrique arrière (pour porte droite).
Cliquer ici
INCORRECT |
![]() |
REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE DROITE) |
|
5. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE DROITE) - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE DROITE)) |
(a) Débrancher le connecteur K2 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
K3-8 (AUTO) - K2-4 (AUTO) |
En permanence | En dessous de 1 Ω |
K3-8 (AUTO) ou K2-4 (AUTO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK |
![]() |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE DROITE) |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
