PROCEDURE

1.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

(a) Vérifier la fonction de recherche automatique des stations radio.

(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.

Résultat:

Résultat

Passer au point

La fonction de recherche automatique des stations ne s'arrête pas.

A

La fonction de recherche automatique des stations s'arrête sur une station.

B

B

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

A

2.

VERIFIER LES ACCESSOIRES

(a) Vérifier si des pièces constitutives en option susceptibles d'affaiblir la capacité de réception, tels qu'un film pare-soleil ou une antenne de téléphone, ont été posées.

Résultat:

Résultat

Passer au point

Certains accessoires ne sont pas installés.

A

Certains accessoires ont été posés.

B

REMARQUE:

Ne pas déposer les accessoires sans autorisation écrite du client.

B

DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS)

A

3.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

(a) Préparation à la vérification

(1) Débrancher le connecteur d'antenne de l'ensemble de récepteur de navigation.

(b) Vérifier s'il y a des parasites

(1) Placer le contacteur d'alimentation en position ON (ACC) en laissant le connecteur de l'ensemble de récepteur de navigation branché.

(2) Allumer la radio et sélectionner le mode AM.

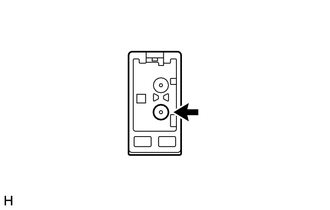

(3) A l'aide d'un tournevis, d'un fil fin ou d'un autre objet métallique, toucher la prise d'antenne d'ensemble de récepteur de navigation et s'assurer que les haut-parleurs émettent du bruit.

OK:

Les haut-parleurs émettent des parasites.

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

OK

4.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

(a) Débrancher le connecteur RA de l'ensemble de récepteur de navigation.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

RA-5 (ANT+) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

Contacteur de radio en position ON et FM ou AM sélectionné

11 à 14 V

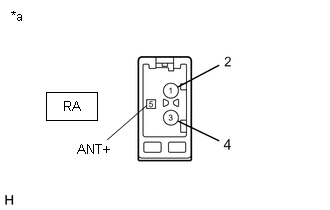

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de récepteur de navigation)

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

OK

5.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour antenne de radio)

(a) Remplacer le sous-ensemble de câble d'antenne (pour antenne de radio) par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

6.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 2 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

7.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 3 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

8.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION
