Manuel de réparation de la Toyota Prius 2018: Perte de la communication avec le module auxiliaire de contrôle d'angle mort (U0232)

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Controle D'angle Mort / Perte de la communication avec le module auxiliaire de contrôle d'angle mort (U0232)

DESCRIPTION

Ce DTC est enregistré lorsque le capteur de contrôle d'angle mort gauche estime qu'il y a un problème de communication au niveau du capteur de contrôle d'angle mort droit.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

U0232

Perte de la communication avec le module auxiliaire de contrôle d'angle mort

Le capteur de moniteur d'angle mort (principal) ne reçoit pas les signaux en provenance du capteur de moniteur d'angle mort (auxiliaire).

  • Coupure ou court-circuit au niveau du câble principal de bus CAN CAN ou du connecteur
  • Capteur droit d'angle mort
  • Circuit d'alimentation électrique du capteur droit d'angle mort
  • Circuit de la masse du capteur droit d'angle mort
  • Ensemble de capteur de contrôle d'angle mort gauche

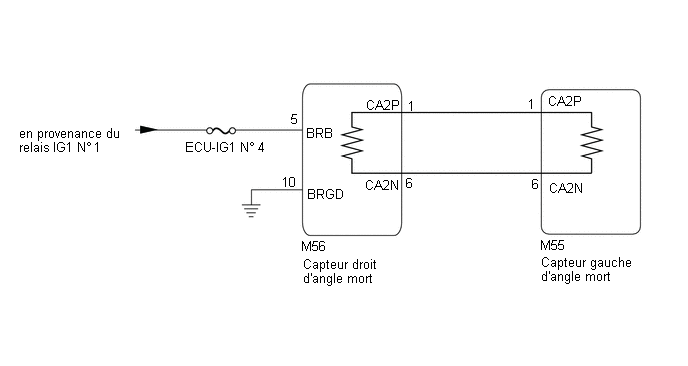

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1.

VERIFIER LE CABLE PRINCIPAL DE BUS CAN

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Résultat

M55-1 (CA2P) - M55-6 (CA2N)

Câble débranché de la borne négative (-) de la batterie auxiliaire

54 à 69 Ω

En dessous de 54 Ω: Court-circuit entre les lignes bus

70 Ω minimum: Coupure de circuit au niveau des lignes du bus principal

M55-1 (CA2P) - Masse de carrosserie

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

En dessous de 200 Ω: CA2P court-circuit à la masse

M55-6 (CA2N) - Masse de carrosserie

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

En dessous de 200 Ω: CA2N court-circuit à la masse

M55-1 (CA2P) - +B

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

En dessous de 6 kΩ: CA2P court-circuit en +B

M55-6 (CA2N) - +B

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

En dessous de 6 kΩ: CA2N court-circuit en +B

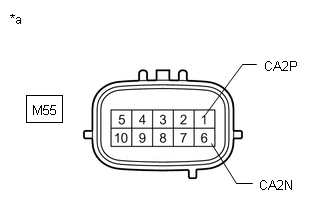

*a

Pièce constitutive avec faisceau de câbles branché

(Capteur gauche d'angle mort)

Résultat:

Résultat

Passer au point

OK

A

Coupure de circuit au niveau des lignes du bus principal CAN

B

Court-circuit entre les lignes bus

C

  • Court-circuit à la masse
  • Court-circuit +B

D

B

PASSER AU POINT 7

C

PASSER AU POINT 9

D

PASSER AU POINT 11

A

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT DROIT - MASSE DE CARROSSERIE)

Cliquer ici

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE CONTROLE D'ANGLE MORT DROIT - BATTERIE AUXILIAIRE)

Cliquer ici

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.

VERIFIER DTC

(a) Rebrancher le câble sur la borne négative (-) de la batterie auxiliaire.

(b) Mettre le contacteur d'alimentation en position OFF.

(c) Mettre le contacteur d'alimentation en position ON (IG).

(d) Vérifier les DTC.

Cliquer ici

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

SIMULATION DE SYMPTOMES

INCORRECT

5.

REMPLACER LE CAPTEUR DE MONITEUR D'ANGLE MORT DROIT

(a) Remplacer le capteur de moniteur d'angle mort droit.

Cliquer ici

SUIVANT

6.

VERIFIER DE NOUVEAU LES DTC

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Blind Spot Monitor Master > Clear DTCs

(b) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

FIN

INCORRECT

REMPLACER LE CAPTEUR GAUCHE D'ANGLE MORT

7.

RECHERCHER UNE EVENTUELLE COUPURE DANS LE CABLE DE BUS CAN PRINCIPAL (CAPTEUR DE CONTROLE D'ANGLE MORT DROIT)

(a) Rebrancher le connecteur M55 de capteur de moniteur d'angle mort gauche.

(b) Débrancher le connecteur M56 de capteur de moniteur d'angle mort droit.

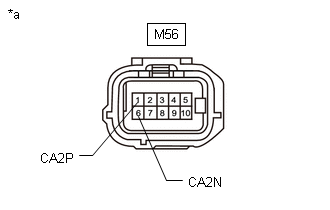

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort droit)

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M56-1 (CA2P) -M56-6 (CA2N)

Câble débranché de la borne négative (-) de la batterie auxiliaire

108 à 132 Ω

OK

REMPLACER LE CAPTEUR DROIT D'ANGLE MORT

INCORRECT

8.

RECHERCHER UNE EVENTUELLE COUPURE DANS LE CABLE DE BUS CAN PRINCIPAL (CAPTEUR DE CONTROLE D'ANGLE MORT GAUCHE)

(a) Débrancher le connecteur M55 du capteur gauche de moniteur d'angle mort.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort gauche)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M55-1 (CA2P) - M55-6 (CA2N)

Câble débranché de la borne négative (-) de la batterie auxiliaire

108 à 132 Ω

OK

REMPLACER LE CAPTEUR GAUCHE D'ANGLE MORT

INCORRECT

REPARER OU REMPLACER LE CABLE PRINCIPAL CAN OU LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE - CONNECTEUR DE JONCTION CAN N° 6)

9.

RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES CABLES DE BUS CAN (CAPTEUR DE CONTROLE D'ANGLE MORT DROIT)

(a) Rebrancher le connecteur M55 de capteur de moniteur d'angle mort gauche.

(b) Débrancher le connecteur M56 de capteur de moniteur d'angle mort droit.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort droit)

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M56-1 (CA2P) -M56-6 (CA2N)

Câble débranché de la borne négative (-) de la batterie auxiliaire

108 à 132 Ω

OK

REMPLACER LE CAPTEUR DROIT D'ANGLE MORT

INCORRECT

10.

RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES CABLES DE BUS CAN (ENSEMBLE DE CONTROLE D'ANGLE MORT GAUCHE)

(a) Débrancher le connecteur M55 du capteur gauche de moniteur d'angle mort.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort gauche)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M55-1 (CA2P) - M55-6 (CA2N)

Câble débranché de la borne négative (-) de la batterie auxiliaire

108 à 132 Ω

OK

REMPLACER LE CAPTEUR GAUCHE D'ANGLE MORT

INCORRECT

REPARER OU REMPLACER LE CABLE PRINCIPAL CAN OU LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE - CONNECTEUR DE JONCTION CAN N° 6)

11.

RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES CABLES DE BUS CAN (CAPTEUR DE CONTROLE D'ANGLE MORT DROIT)

(a) Rebrancher le connecteur M55 de capteur de moniteur d'angle mort gauche.

(b) Débrancher le connecteur M56 de capteur de moniteur d'angle mort droit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M56-1 (CA2P) - F29-4 (CG)

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

M56-6 (CA2N) - F29-4 (CG)

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

M56-1 (CA2P) - F29-16 (BAT)

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

M56-6 (CA2N) - F29-16 (BAT)

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

*1

DLC3

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort droit)

OK

REMPLACER LE CAPTEUR DROIT D'ANGLE MORT

INCORRECT

12.

RECHERCHER UN EVENTUEL COURT-CIRCUIT DANS LES CABLES DE BUS CAN (ENSEMBLE DE CONTROLE D'ANGLE MORT GAUCHE)

(a) Débrancher le connecteur M55 du capteur gauche de moniteur d'angle mort.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M55-1 (CA2P) - F29-4 (CG)

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

M55-6 (CA2N) - F29-4 (CG)

Câble débranché de la borne négative (-) de la batterie auxiliaire

200 Ω minimum

M55-1 (CA2P) - F29-16 (BAT)

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

M55-6 (CA2N) - F29-16 (BAT)

Câble débranché de la borne négative (-) de la batterie auxiliaire

6 kΩ minimum

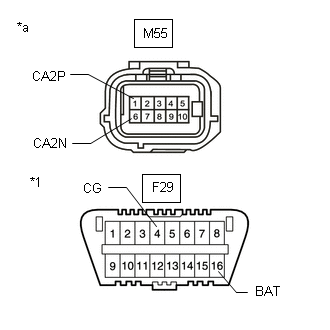

*1

DLC3

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle mort gauche)

OK

REMPLACER LE CAPTEUR GAUCHE D'ANGLE MORT

INCORRECT

REPARER OU REMPLACER LE CABLE PRINCIPAL CAN OU LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE - CONNECTEUR DE JONCTION CAN N° 6)
