Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT |
|
*3 | ENSEMBLE DE SIEGE AVANT |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
|
*5 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE |
*6 | CACHE DE GLISSIERE EXTERIEURE DE SIEGE |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*A | pour côté passager avant |
- | - |
|
*1 | ECU DE DETECTION D'OCCUPANT |
- | - |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
*2 | PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*4 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*5 | CACHE DE CHARNIERE D'INCLINAISON N° 1 |
*6 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
|
*7 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE |
*8 | CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR |
|
*9 | POIGNEE DE REGLAGE EN HAUTEUR |
- | - |

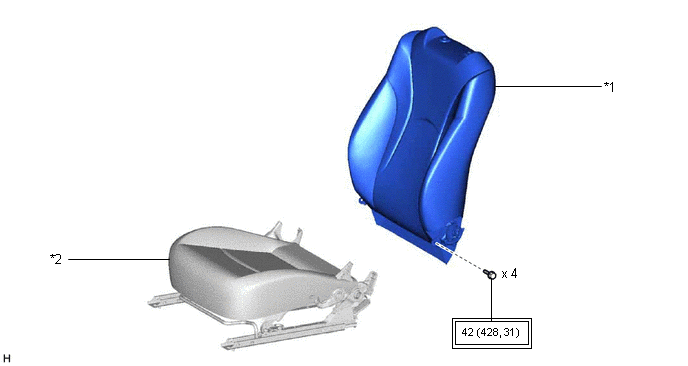

SCHEMA
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
SCHEMA
|
*A | avec système de chauffage de siège |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
|
*1 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
*2 | CROCHET DE DOSSIER DE SIEGE AVANT |
|
*3 | SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT |
*4 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
SCHEMA
|
*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
SCHEMA
|
*A | avec système de chauffage de siège |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour côté passager avant |
- | - |
|
*1 | ENSEMBLE D'AIRBAG D'ASSISE DE SIEGE AVANT DROIT |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT |
*2 | SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*5 | CABLE DE SIEGE AVANT DROIT |
*6 | CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE |
|
*7 | CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT |
*8 | CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE |
|
*9 | CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT |
*10 | POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE |
|
*11 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT |
- | - |
