Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | CACHE D'ORIFICE DE VISITE DE BATTERIE |
*2 | POIGNEE DE PRISE D'ENTRETIEN |
SCHEMA
|
*1 | RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE |
*2 | JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
|
*3 | SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
*4 | PLAQUE DE PROTECTION ETANCHE GAUCHE |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

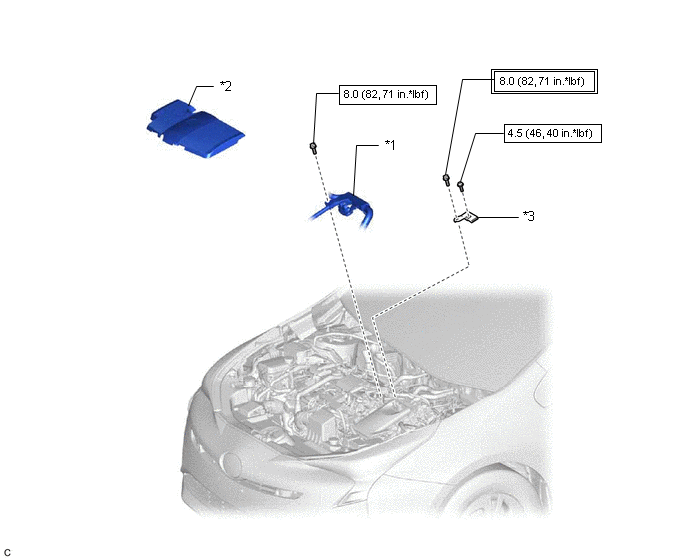

SCHEMA
|
*1 | CABLE DU MOTEUR |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
|
*3 | ENSEMBLE DE CACHE DU CONNECTEUR |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
SCHEMA
|
*1 | SABOT DE PROTECTION ARRIERE |
*2 | CACHE LATERAL INFERIEUR ARRIERE GAUCHE |
|
*3 | CACHE LATERAL INFERIEUR ARRIERE DROIT |
*4 | SOUS-ENSEMBLE DE PIED D'ASSISE DE SIEGE ARRIERE |
|
*5 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*6 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
|
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
*8 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

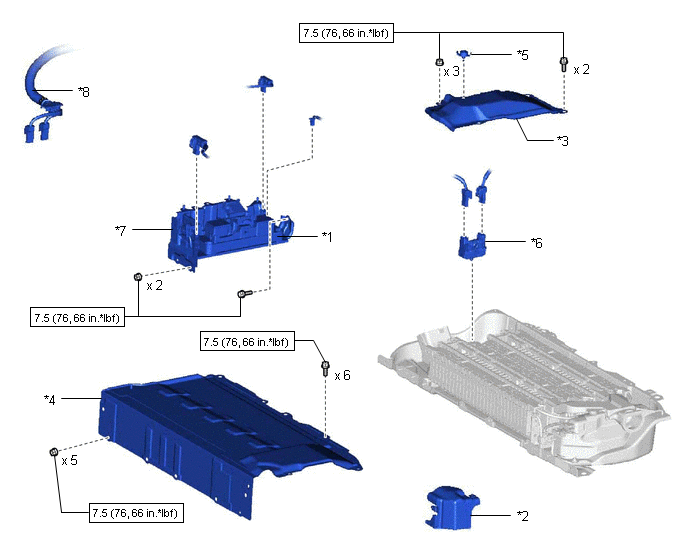

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV |
*2 | PROTECTION DE BATTERIE HV N° 4 |
|
*3 | PANNEAU DE COUVERCLE DE BATTERIE HV N° 1 DROIT |
*4 | SOUS-ENSEMBLE DE COUVERCLE SUPERIEUR DE BATTERIE HYBRIDE N° 1 |
|
*5 | GACHE DE VERROUILLAGE DE COUVERCLE DE BATTERIE |
*6 | BLOC DE BORNE DE BATTERIE HYBRIDE |
|
*7 | SOUS-ENSEMBLE DE PROTECTION DE BATTERIE HYBRIDE N° 2 |
*8 | CABLE DE PLANCHER HV |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les
procédures nécessaires (réglage, calibrage, initialisation ou
enregistrement), qui doivent être effectuées une fois que les pièces ont ...
D'autres materiaux:
Schema Du Systeme
SCHEMA DU SYSTEME
Tableau de communication
Emetteur Récepteur
Signal Ligne
ECU de certification (ensemble d'ECU de clé intelligente)
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
Signal de verrouillage/déverrouillage de ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les
procédures nécessaires (réglage, calibrage, initialisation ou
enregistrement), qui doivent être effectuées une fois que les pièces ont
été déposées et reposées, ou remplacées lors de la dépose/repose du
bloc de bornes de ba ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 BLOC DE RELAIS N° 1 DE COMPARTIMENT MOTEUR ET L'ENSEMBLE DE BLOC DE JONCTION N° 1
- RELAIS D'INTEGRATION N° 1 (RELAIS P-CON) - RELAIS IGCT - FUSIBLE P CON MTR
- FUSIBLE IGCT-IG - FUSIBLE PM-IGCT - FUSIBLE J/B-B
*2 ENSEMBLE D ...
