Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE |
*2 | JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
|
*3 | SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
*4 | PLAQUE DE PROTECTION ETANCHE GAUCHE |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

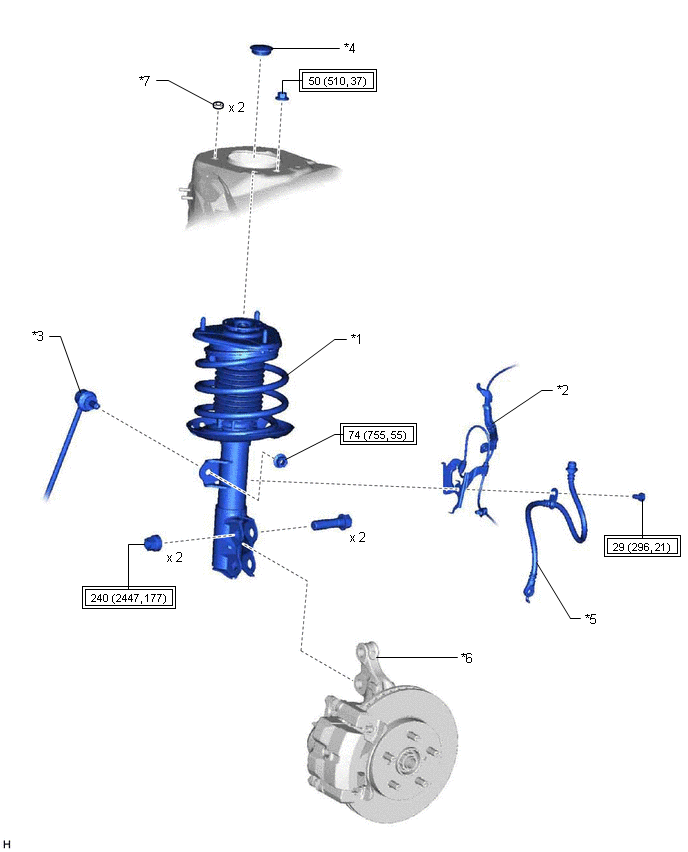

SCHEMA
|
*1 | AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL |
*2 | CAPTEUR DE VITESSE AVANT |
|
*3 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT |
*4 | PARE-POUSSIERE DE SUPPORT DE SUSPENSION AVANT |
|
*5 | FLEXIBLE AVANT |
*6 | PORTE-FUSEE DE DIRECTION |
|
*7 | ENTRETOISE |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*1 | COLLIER |
*2 | RESSORT HELICOIDAL AVANT |
|
*3 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT |
*4 | ENSEMBLE D'AMORTISSEUR AVANT |
|
*5 | BUTEE DE RESSORT AVANT |
*6 | SOUS-ENSEMBLE DE SIEGE DE RESSORT AVANT AVEC ISOLANT |
|
*7 | ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT |
*8 | SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les
procédures nécessaires (réglage, calibrage, initialisation ou
enregistrement) qui doivent être effectuées une fois que les pièces ont
...
D'autres materiaux:
Coupure dans le circuit de bobine d'allumage "A" (P035113-P035413)
DESCRIPTION
CONSEIL:
Ces DTC indiquent des dysfonctionnements relatifs au circuit primaire.
Si le DTC P035113 est émis, vérifier le circuit de l'ensemble de bobine d'allumage n° 1.
Si le DTC P035213 est émis, vérifier le circuit d'ensemble de bobine d'allumage n° 2.
...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
*2 PROTECTION D'EXTRACTION D'EAU D'AUVENT GAUCHE
*3 PROTECTION D'EXTRACTION D'EAU D'AUVENT DROITE
*4 ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
...
Court-circuit dans le circuit du déclencheur de prétensionneur avant droit (B1900/73-B1903/73)
DESCRIPTION Le circuit du
déclencheur de prétensionneur avant droit se compose de l'ensemble d'ECU
d'airbag et de l'ensemble de sangle extérieure de ceinture de sécurité
avant droite. L'ensemble d'ECU d'airbag utilise
ce circuit pour déployer le prétensionneur lorsque les conditions d ...
