Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
| (a) Engager le guide et les 4 agrafes. |
|
| (b) Reposer le sous-ensemble de panneau inférieur de tableau de bord avec les 7 vis <E>. |
|
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD
| (a) Reposer le sous-ensemble de cache inférieur de tableau de bord avec les 4 vis <E>. |
|
3. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
Cliquer ici

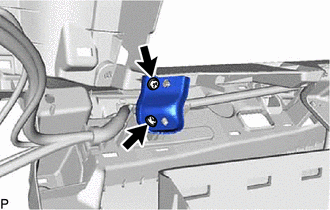

4. REPOSER LE SUPPORT DE PROTECTION GENOUX N° 3
| (a) Reposer le support de protection genoux n° 3 avec les 2 vis <E>. |
|
5. REPOSER LE SUPPORT DE PROTECTION GENOUX N° 2
| (a) Reposer le support de protection genoux n° 2 avec les 2 vis <E>. |
|
6. REPOSER LA CONDUITE DE CHAUFFAGE A REGISTRE N° 2
| (a) Reposer la conduite de chauffage à registre n° 2 avec les 2 vis <E> ou <F>. |
|
7. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 2
| (a) Reposer le sous-ensemble de conduite de chauffage n° 2 avec les 4 vis <E> ou <F>. |
|
8. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1
| (a) Reposer le sous-ensemble de conduite de chauffage n° 1 avec les 4 vis <E> ou <F>. |
|
9. REPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT
Cliquer ici
