Manuel de réparation de la Toyota Prius 2018: Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
(a) Lors de la repose d'un nouvel ensemble de tableau de bord inférieur, d'un sous-ensemble de tableau de bord ou d'un sous-ensemble de tableau de bord inférieur:
(1) Immédiatement avant de reposer l'ensemble inférieur de tableau de bord, tordre et couper la partie comme indiqué sur le schéma.
(b) Reposer le sous-ensemble inférieur de tableau de bord avec les 2 boulons <A>, les 4 boulons <B>, les 3 vis <C> ou <G> et la vis <D>.
|
*a | Boulon <A> |
*b | Boulon <B> |
|
*c | Vis <C> ou <G> |
*d | Vis <D> |
|
*e | Agrafe |
- | - |
REMARQUE:
- Veiller à ne pas endommager le sous-ensemble inférieur de tableau de bord.
- Ne pas laisser le faisceau de câbles interférer avec les pièces environnantes.
- Si une vis <C> est desserrée et ne peut être posée correctement, la remplacer par une vis >G<.
Torque:
Boulon <A> :
20 N·m {204 kgf·cm, 15 ft·lbf}
Boulon <B> :
13 N·m {133 kgf·cm, 10 ft·lbf}
(c) Reposer les 2 agrafes.
(d) Engager chaque attache.
|
*A | avec émetteur-récepteur télématique |
*B | avec radio satellite |
(e) Brancher chaque connecteur.
(f) Engager les 2 griffes pour brancher la thermistance de refroidisseur (capteur de température ambiante) comme indiqué sur le schéma.
|
Poser dans ce sens |
(g) Engager les 4 agrafes et les 2 griffes pour brancher le sous-ensemble de cache inférieur de tableau de bord sur le cache supérieur de colonne de direction.
2. BRANCHER LE CABLE DE TABLEAU DE BORD N° 2
Cliquer ici
3. REPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS
Cliquer ici
4. REPOSER L'ENSEMBLE DE REGISTRE N° 2 DE TABLEAU DE BORD
(a) Engager les 4 agrafes pour reposer l'ensemble de registre de tableau de bord n° 2, comme indiqué sur le schéma.
|
Poser dans ce sens |
5. REPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD
(a) Engager les 4 agrafes pour reposer l'ensemble de registre de tableau de bord n° 1, comme indiqué sur le schéma.
|
Poser dans ce sens |
6. REPOSER LE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD N° 2
(a) Engager les 9 agrafes pour reposer le panneau de finition inférieur du tableau de bord n° 2, comme indiqué sur le schéma.
|
Poser dans ce sens |
7. REPOSER LE CACHE D'ORIFICE DE LEVIER DE CHANGEMENT DE VITESSE
(a) Brancher chaque connecteur
(b) Engager les 5 agrafes pour reposer le cache d'orifice de levier de changement de vitesse comme indiqué sur le schéma.
|
Poser dans ce sens |
(c) Engager l'attache.
8. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS
(a) Brancher chaque connecteur
(b) Engager chaque attache.
(c) Engager les 5 agrafes pour reposer le sous-ensemble de panneau de finition inférieur central de combiné d'instruments comme indiqué sur le schéma.
|
Poser dans ce sens |
9. REPOSER LE SOUS-ENSEMBLE DE BUTEE DE PORTE DE BOITE A GANTS
(a) Engager la griffe pour reposer le sous-ensemble de butée de porte de boîte à gants.
10. REPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
(a) Maintenir l'ensemble de porte de boîte à gants à un angle d'environ 64,2° de sa position fermée et engager les 2 charnières horizontalement, comme indiqué sur le schéma.
|
*a | 64,2° |
- | - |
|
Poser dans ce sens | - |
- |
REMARQUE:
Le fait d'engager les charnières depuis un angle vers le haut déformera les charnières. Veiller à reposer horizontalement l'ensemble de porte de boîte à gants.
| (b) Plier légèrement les butées (A) et (B) dans le sens indiqué par les flèches indiquées sur le schéma et engager les butées pour reposer l'ensemble de porte de boîte à gants. |
|
(c) Engager la griffe pour raccorder le sous-ensemble de butée de porte de boîte à gants.
11. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
(a) Brancher le connecteur.
(b) Engager les 2 guides comme indiqué sur le schéma.
|
Poser dans ce sens |

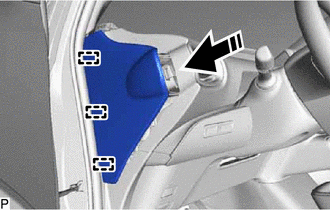

(c) Engager les 3 griffes pour reposer le sous-ensemble de cache inférieur de tableau de bord n° 2 comme indiqué sur le schéma.
|
Poser dans ce sens |
12. REPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
13. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
14. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT (pour type à récepteur de radio et système d'affichage)
Cliquer ici
15. REPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT (pour type à récepteur de navigation)
Cliquer ici
16. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Engager l'attache.
(b) Brancher chaque connecteur.
(c) Engager les 5 guides et les 18 agrafes pour reposer le sous-ensemble de panneau de finition central de combiné d'instruments comme indiqué sur le schéma.
|
Poser dans ce sens | - |
- |
(d) Reposer l'agrafe.
17. REPOSER L'EXTREMITE DROITE DE PANNEAU DE FINITION DE TABLEAU DE BORD
(a) Engager les 3 guides comme indiqué sur le schéma.
|
Poser dans ce sens |
(b) Engager les 6 agrafes pour reposer l'extrémité droite de panneau de finition de tableau de bord comme indiqué sur le schéma.
|
Poser dans ce sens |
18. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Cliquer ici
19. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
20. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
(a) Brancher le connecteur.
(b) Engager les 2 guides et les 6 agrafes comme indiqué sur le schéma.
|
Poser dans ce sens |
(c) Reposer l'ensemble de panneau de finition inférieur de tableau de bord avec la vis <C>.
21. REBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
(a) Engager la griffe et les 2 guides pour brancher le sous-ensemble de levier de commande de verrouillage de capot.
22. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
(a) Brancher le connecteur.
(b) Engager le guide, comme indiqué sur le schéma.
|
Poser dans ce sens |
(c) Engager la griffe comme indiqué sur le schéma.
|
Poser dans ce sens |
(d) Reposer le sous-ensemble de cache inférieur de tableau de bord n° 1 avec les 2 vis <F>.
23. REPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
24. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
25. REPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Brancher chaque connecteur.
(b) Engager la griffe et les 4 agrafes pour reposer l'ensemble de garnissage de panneau de finition de combiné d'instruments comme indiqué sur le schéma.
|
Poser dans ce sens |
26. REPOSER L'EXTREMITE GAUCHE DE PANNEAU DE FINITION DE TABLEAU DE BORD
(a) Engager les 3 guides comme indiqué sur le schéma.
|
Poser dans ce sens |
(b) Engager les 6 agrafes pour reposer l'extrémité gauche de panneau de finition de tableau de bord comme indiqué sur le schéma.
|
Poser dans ce sens |
27. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
28. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
29. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
30. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
31. VERIFIER LE TEMOIN SRS
Cliquer ici
