Manuel de réparation de la Toyota Prius 2018: Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

CONSEIL:

Lors de la pose d'une housse d'assise de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

(a) Engager les 18 griffes.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

(b) Fixer les 19 crochets.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

(c) Engager les 2 dispositifs de fixation et le crochet pour reposer la housse d'assise de siège arrière de type banquette sur le rembourrage d'assise de siège arrière.

REMARQUE:

Veiller à ne pas endommager la housse d'assise de siège arrière de type banquette.

*a

Dispositif de fixation

2. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Reposer l'ensemble de verrouillage de dossier de siège arrière gauche sur le sous-ensemble d'armature de dossier de siège arrière gauche à l'aide des 2 boulons.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)

CONSEIL:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

(a) Engager les 8 griffes pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière gauche de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

4. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)

(a) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.

Poser dans ce sens

(b) Libérer les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

Poser dans ce sens

5. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Engager les 2 guides.

(b) Engager les 5 griffes pour reposer le sous-ensemble de panneau de dossier de siège arrière gauche.

(c) Fermer les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

(d) Engager le crochet.

6. REPOSER LA GARNITURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

(a) Engager les 4 griffes pour poser une nouvelle garniture de dispositif de verrouillage de dossier de siège arrière.

7. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

(a) Reposer l'ensemble de verrouillage de dossier de siège arrière droit sur le sous-ensemble d'armature de dossier de siège arrière droit à l'aide des 2 boulons.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

8. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE (pour côté droit)

Cliquer ici

9. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)

CONSEIL:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

(a) Engager les 8 griffes pour reposer la housse de dossier de siège arrière de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé.

REMARQUE:

Veiller à ne pas endommager la housse de dossier de siège arrière de type séparé.

10. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

(a) Faire passer l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière par la housse de dossier de siège de type séparé avec rembourrage et reposer provisoirement la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière droit comme indiqué sur le schéma.

Poser dans ce sens

(b) pour côté droit:

Poser dans ce sens

(1) Libérer les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

(c) pour central:

Poser dans ce sens

(1) Libérer les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.

(d) Engager le crochet pour reposer la housse de dossier de siège arrière de type séparé avec rembourrage sur le sous-ensemble d'armature de dossier de siège arrière droit.

11. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

(a) Engager les 2 guides.

(b) Engager les 9 griffes et reposer le sous-ensemble de panneau de dossier de siège arrière droit.

(c) Fermer les 2 dispositifs de fixation comme indiqué sur le schéma.

*a

Dispositif de fixation

(d) Engager le crochet.

12. REPOSER LA GARNITURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

(a) Engager les 4 griffes pour poser une nouvelle garniture de dispositif de verrouillage de dossier de siège arrière.

13. REPOSER LE CACHE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE (pour côté droit)

(a) Reposer le cache de sangle de ceinture supérieure de ceinture de sécurité de siège arrière.

14. REPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE (pour côté droit)

(a) Engager les 2 guides pour reposer le bouchon de cache d'ancrage de ceinture de sécurité comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les 2 guides et les 2 griffes pour brancher le cache de sangle supérieure de ceinture de siège arrière avec le bouchon de cache d'ancrage de ceinture de sécurité.

15. REPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour côté droit)

(a) Reposer la bague comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la goupille comme indiqué sur le schéma.

(c) Engager le guide, comme indiqué sur le schéma.

(d) Reposer l'ensemble d'accoudoir central de siège arrière avec le boulon et la rondelle.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

16. REPOSER LE CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL (pour côté droit)

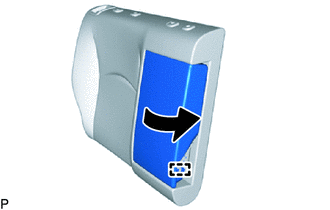

(a) Engager la griffe et reposer le cache de charnière d'accoudoir central comme indiqué sur le schéma.

Poser dans ce sens
