Manuel de réparation de la Toyota Prius 2018: Court-circuit à la masse ou coupure dans le circuit "A" de moteur de commande d'actionneur de la valve d'accélérateur (P210014,P210015)
DESCRIPTION
L'actionneur de la valve d'accélérateur, actionné par l'ECM, ouvre et ferme la valve d'accélérateur à l'aide de pignons.
L'angle d'ouverture de la valve d'accélérateur est détecté par le capteur de position de la valve d'accélérateur, intégré dans l'ensemble de corps de la valve d'accélérateur. Le capteur de position de la valve d'accélérateur fournit une rétroaction à l'ECM. Cette réponse permet à l'ECM de commander l'actionneur de la valve d'accélérateur et de surveiller l'angle d'ouverture de la valve d'accélérateur de façon appropriée au fur et à mesure que l'ECM répond à une demande du système hybride.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P210014 | Court-circuit à la masse ou coupure dans le circuit "A" de moteur de commande d'actionneur de la valve d'accélérateur |
Les deux conditions suivantes sont remplies pendant 2 secondes minimum (logique de détection à 1 cycle(s)):
|
| S'active |
DTC enregistré |
|
P210015 |
Court-circuit à la batterie ou coupure dans le circuit "A" de moteur de commande d'actionneur de la valve d'accélérateur |
L'une des conditions suivantes est remplie (logique de détection à 1 cycle(s)):
|
| S'active |
DTC enregistré |
|
DESCRIPTION DU CONTROLE
L'ECM contrôle le courant électrique passant dans l'actionneur électronique, et détecte sur la base de cette valeur les dysfonctionnements et les coupures de circuit dans l'actionneur de la valve d'accélérateur. Lorsque le courant s'écarte des valeurs standard, l'ECM considère qu'il y a défaillance de l'actionneur de la valve d'accélérateur. En outre, si la valve d'accélérateur ne fonctionne pas correctement (par exemple, s'il est bloqué en position ouverte), l'ECM considère qu'il y a un dysfonctionnement, allume le MIL et enregistre un DTC.
PROCEDURE DE CONTROLE
DTC correspondants | P2102: Vérification de plage de fonctionnement du moteur de commande d'actionneur de la valve d'accélérateur électronique (courant faible) P2103: Vérification de plage de fonctionnement du moteur de commande d'actionneur de la valve d'accélérateur électronique (courant élevé) |
Capteurs/Pièces constitutives (principaux) requis |
Actionneur de la valve d'accélérateur (ensemble de corps de la valve d'accélérateur) |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
2 secondes: P2102 0,1 seconde: P2103 (cas 1) 0,6 seconde: P2103 (cas 2) |
Fonctionnement MIL | Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Tous
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies |
- |
Commande de l'actionneur électronique de la valve d'accélérateur |
ON |
Cycle de service de sortie |
80 % minimum |
Tension d'alimentation électrique de l'actionneur électronique de la valve d'accélérateur |
8 V minimum |
Variation de courant du moteur au cours des dernières 0,016 seconde |
En dessous de 0,2 A |
Les deux conditions suivantes sont remplies |
- |
Commande de l'alimentation électrique de l'actionneur électronique de la valve d'accélérateur |
ON |
L'une des conditions suivantes est remplie |
1 ou 2 |
1. Tension d'alimentation électrique de l'actionneur électronique de la valve d'accélérateur |
8 V minimum |
2. Commande de l'alimentation électrique de l'actionneur électronique de la valve d'accélérateur |
ON |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
P2102
Courant de l'actionneur de la valve d'accélérateur |
En dessous de 0,5 A |
Entrée de la commande du limiteur de courant élevé du IC de pilote de moteur |
Echec |
Signal d'inhibition de courant élevé du IC de pilote de moteur |
ON |
PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG) [A].
- Allumer le Techstream.
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici
- Faire démarrer le moteur.

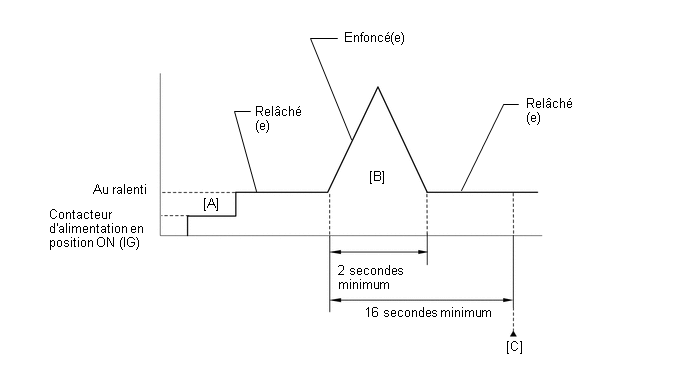

- Quand le véhicule est à l'arrêt, enfoncer complètement la pédale d'accélérateur et la relâcher rapidement [B].
CONSEIL:
Pendant la commande de charge, le régime moteur est réglé au ralenti. Par conséquent, le régime moteur n'augmentera pas lorsque la pédale d'accélérateur est enfoncée. Dans ce cas, effectuer l'étape [B] après que la commande de charge s'est pas terminée.
- S'assurer que 16 secondes minimum se sont écoulées depuis que la pédale d'accélérateur a été enfoncée pour la première fois.
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [C].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P210014 ou P210015.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [B] et [C].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
MODE DE SECURITE
Lorsque ce DTC est enregistré, l'ECM bascule en mode de sécurité. En mode de sécurité, l'ECM coupe le courant de l'actionneur de la valve d'accélérateur, et le ressort de rappel ramène la valve d'accélérateur à un angle d'ouverture de 5,5°. L'ECM règle ensuite la puissance développée par le moteur en contrôlant l'injection de carburant (coupure intermittente de l'amenée de carburant) et le calage de l'allumage en fonction du signal de demande de couple du moteur envoyé par l'ECU de commande de véhicule hybride pour permettre au véhicule de continuer à rouler à vitesse réduite. Si la pédale d'accélérateur est enfoncée fermement et en douceur, le véhicule peut rouler lentement.
Le mode de sécurité persiste jusqu'à la détection d'une condition de réussite de la vérification puis le contacteur d'alimentation est mis en position OFF.

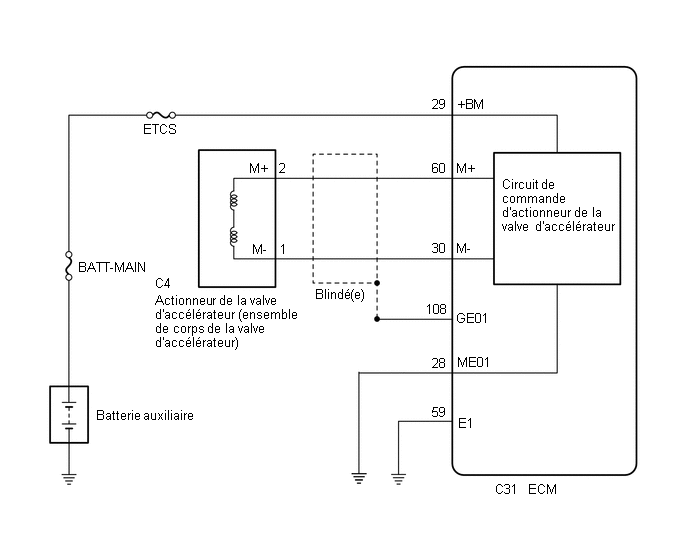

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- L'historique de commande de véhicule peut être enregistré dans l'ECU de
commande de véhicule hybride si le moteur est défectueux. Certaines
informations relatives au fonctionnement du véhicule sont enregistrées
lorsque l'historique de commande de véhicule est enregistré. La lecture
des conditions du véhicule enregistrées dans les données d'arrêt sur
image et dans l'historique de commande de véhicule peut être utile pour
la recherche de pannes.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
(Sélectionner Powertrain dans Health Check et vérifier les données d'horodateur.)
Cliquer ici
- Si un élément d'historique de commande de véhicule "Engine Malfunction" a
été enregistré dans l'ECU de commande de véhicule hybride, s'assurer
d'effacer. Cependant, si tous les éléments de l'historique de commande
de véhicule sont effacés en même temps, si l'un des éléments de
l'historique de commande de véhicule autre que "Engine Malfunction" est
enregistré, veiller à bien effectuer une recherche de pannes pour ces
DTC avant de procéder à la suppression de l'historique de commande de
véhicule.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
CONSEIL:
- Le courant de l'actionneur de la valve d'accélérateur (Throttle Motor Current) et le taux de service de l'actionneur de la valve d'accélérateur (Throttle Motor Duty Ratio (Open) / Throttle Motor Duty Ratio (Close)) peuvent être relevés à l'aide du Techstream. Cependant, l'ECM coupe le courant alimentant l'actionneur de la valve d'accélérateur en cas de dysfonctionnement du système électronique de commande de la valve d'accélérateur.
- Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | VERIFIER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR (RESISTANCE DE L'ACTIONNEUR DE LA VALVE D'ACCELERATEUR) |
(a) Vérifier l'ensemble de corps de la valve d'accélérateur.
Cliquer ici
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé l'ensemble de corps de la valve d'accélérateur.
Cliquer ici
INCORRECT |
REMPLACER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR |
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR - ECM) |
(a) Débrancher le connecteur de l'ensemble de corps de la valve d'accélérateur.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
C4-2 (M+) - C31-60 (M+) |
En permanence | En dessous de 1 Ω |
C4-1 (M-) - C31-30 (M-) |
En permanence | En dessous de 1 Ω |
C4-2 (M+) ou C31-60 (M+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C4-1 (M-) ou C31-30 (M-) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. | VERIFIER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR (VERIFIER VISUELLEMENT LE VALVE D'ACCELERATEUR) |
(a) Rechercher d'éventuels corps étrangers entre la valve d'accélérateur et le logement.
OK:
Aucun corps étranger entre la valve d'accélérateur et le logement.
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir nettoyé l'ensemble de corps de la valve d'accélérateur.
Cliquer ici
INCORRECT |
ENLEVER LE CORPS ETRANGER ET NETTOYER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR |
|
4. | VERIFIER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR (VALVE D'ACCELERATEUR) |
(a) Vérifier si la valve d'accélérateur s'ouvre et se ferme aisément.
OK:
La valve d'accélérateur s'ouvre et se ferme aisément.
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé l'ensemble de corps de la valve d'accélérateur.
Cliquer ici
OK |
REMPLACER L'ECM |
INCORRECT |
REMPLACER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR |
