Manuel de réparation de la Toyota Prius 2018: Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lors de la repose des plaquettes de désignation de modèle, chauffer le garnissage extérieur de porte de coffre et les plaquettes de désignation de modèle à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

  • Garnissage extérieur de porte de coffre
  • Plaquette de désignation de modèle

20 à 30°C (68 à 86°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement le garnissage extérieur de porte de coffre ou la plaque signalétique.

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE GARNITURE DE PORTE DE COFFRE

Cliquer ici

2. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 3

Cliquer ici

3. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 1

Cliquer ici

4. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2

Cliquer ici

5. REPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

CONSEIL:

Lors de la repose de la protection de garnissage extérieur de porte de coffre, chauffer le garnissage extérieur de porte de coffre à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

Garnissage extérieur de porte de coffre

20 à 30°C (68 à 86°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement le garnissage extérieur de porte de coffre.

(a) Nettoyer la surface du garnissage extérieur de porte de coffre.

(1) A l'aide d'une lampe chauffante, chauffer la surface du garnissage extérieur de porte de coffre.

(2) Déposer le ruban adhésif double face du garnissage extérieur de porte de coffre.

(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(b) A l'aide d'une lampe chauffante, chauffer le garnissage extérieur de porte de coffre.

(c) Enlever la feuille de protection d'une protection de garnissage extérieur de porte de coffre neuve.

CONSEIL:

Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

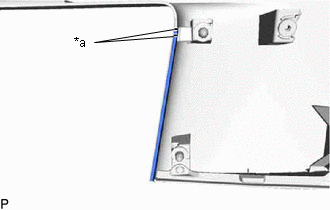

(d) Reposer la protection de garnissage extérieur de porte de coffre, comme indiqué sur le schéma.

CONSEIL:

  • Veiller à reposer la protection de garnissage extérieur de porte de coffre de manière à ce que les extrémités de la protection de garnissage extérieur de porte de coffre ne se trouve dans la zone indiquée sur le schéma.
  • Procéder de la même façon pour le côté droit et pour le côté gauche.

*a

Ligne

6. REPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 2

CONSEIL:

Lors de la repose de la protection de garnissage extérieur de porte de coffre n° 2, chauffer le garnissage extérieur de porte de coffre à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

Garnissage extérieur de porte de coffre

20 à 30°C (68 à 86°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement le garnissage extérieur de porte de coffre.

(a) Nettoyer la surface du garnissage extérieur de porte de coffre.

(1) A l'aide d'une lampe chauffante, chauffer la surface du garnissage extérieur de porte de coffre.

(2) Déposer le ruban adhésif double face du garnissage extérieur de porte de coffre.

(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(b) A l'aide d'une lampe chauffante, chauffer le garnissage extérieur de porte de coffre.

(c) Enlever la feuille de protection d'une protection de garnissage extérieur de porte de coffre n° 2 neuve.

CONSEIL:

Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

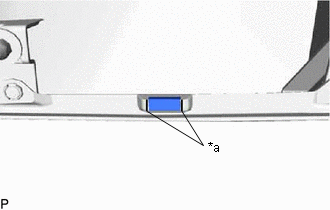

(d) Reposer les protections de garnissage extérieur de porte de coffre n° 2, comme indiqué sur le schéma.

CONSEIL:

  • Veiller à reposer la protection de garnissage extérieur de porte de coffre n° 2 de manière à ce que les extrémités de la protection de garnissage extérieur de porte de coffre n° 2 ne se trouve dans la zone indiquée sur le schéma.
  • Procéder de la même façon pour le côté droit et pour le côté gauche.

*a

Ligne
