Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE SUPPORT DE BEQUILLE DE CAPOT
| (a) Engager le guide. |
|
(b) Reposer le support de béquille de capot avec le boulon.
2. REPOSER L'ENSEMBLE DE SUPPORT DE CAPOT

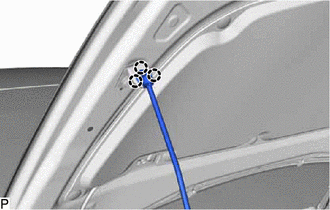

| (a) Fixer les 3 griffes pour reposer l'ensemble de support de capot. |
|
3. REPOSER LE LOGEMENT DE BEQUILLE DE CAPOT
| (a) Engager les 2 griffes pour reposer le logement de béquille de capot. |
|
4. BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE
| (a) Engager l'oeillet. |
|
(b) Engager les 5 attaches pour brancher l'ensemble de durite de lave-glace.
5. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
6. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
7. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
8. REPOSER L'ISOLANT DE CAPOT
| (a) Engager les 2 guides. |
|
(b) Reposer l'isolant de capot à l'aide de 6 agrafes d'isolant de capot neuves.
