Manuel de réparation de la Toyota Prius 2018: Repose

REPOSE

PROCEDURE

1. REPOSER LA THERMISTANCE DE BATTERIE HYBRIDE

ATTENTION:

Veiller à porter des gants isolants et des lunettes de sécurité.

(a) Engager les 3 griffes de la thermistance de batterie hybride (parties capteur) pour reposer la thermistance de batterie hybride sur la batterie HV.

CONSEIL:

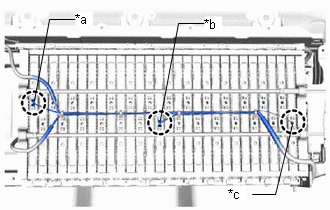

Reposer chaque thermistance de batterie hybride (partie capteur) à l'emplacement approprié indiqué sur le schéma.

*a

1er module du côté ensemble de bloc de jonction de batterie HV

(Couleur du faisceau de câbles: Bleu)

*b

1ème module du côté ensemble de bloc de jonction de batterie HV

(Couleur du faisceau de câbles: Blanc)

*c

28ème module du côté ensemble de bloc de jonction de batterie HV

(Couleur du faisceau de câbles: Rouge)

(b) Engager les 4 attaches aux endroits indiqués sur le schéma.

*a

4ème module du côté ensemble de bloc de jonction de batterie HV

*b

10ème module du côté ensemble de bloc de jonction de batterie HV

*c

16ème module du côté ensemble de bloc de jonction de batterie HV

*d

24ème module du côté ensemble de bloc de jonction de batterie HV

(c) Brancher le connecteur de capteur de tension de la batterie.

(d) Engager l'attache.

(e) Engager les 2 griffes pour reposer le châssis de batterie hybride n° 1 sur la batterie HV.

REMARQUE:

Aligner chaque ruban adhésif sur la thermistance de batterie hybride avec le bord du châssis de batterie hybride n° 1, comme indiqué sur le schéma, puis engager les 2 griffes pour reposer le châssis de batterie hybride n° 1 sur la batterie HV.

*1

Châssis de batterie hybride n° 1

*a

Ruban adhésif

(f) Engager l'attache.

2. REPOSER LA CONDUITE D'ADMISSION DE BATTERIE HYBRIDE N° 1

ATTENTION:

Veiller à porter des gants isolants et des lunettes de sécurité.

(a) Engager la griffe pour reposer la conduite d'admission de batterie hybride n° 1 sur la batterie HV.

(b) Engager la griffe de la thermistance de batterie hybride (partie capteur) pour brancher la thermistance de batterie hybride sur la conduite d'admission de batterie hybride n° 1.

3. REPOSER LE SOUS-ENSEMBLE DE PROTECTION DE BATTERIE HYBRIDE N° 1

ATTENTION:

Porter des gants isolants.

(a) Extraire le sous-ensemble de protection de batterie hybride n° 2 pour reposer le sous-ensemble de protection de batterie hybride n° 1 sur la batterie HV.

CONSEIL:

Extraire le sous-ensemble de protection de batterie hybride n° 2 jusqu'à avoir suffisamment d'espace pour le goujon fileté du sous-ensemble de protection de batterie hybride n° 1.

(b) Reposer les 4 écrous.

Torque:

7,5 N·m {76 kgf·cm, 66 in·lbf}

4. REPOSER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

Cliquer ici
