Manuel de réparation de la Toyota Prius 2018: Repose
REPOSE
PROCEDURE

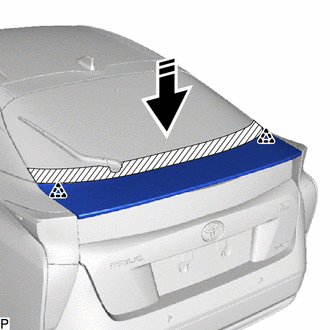

1. REPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE
(a) Engager les 2 agrafes comme indiqué sur le schéma.
 |
Poser dans ce sens |
(b) Reposer le sous-ensemble de spoiler arrière à l'aide des 5 écrous.
Torque:
6,0 N·m {61 kgf·cm, 53 in·lbf}
(c) Brancher le connecteur.
2. REPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici
3. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici
4. REPOSER LA POIGNEE DE FERMETURE DE PORTE
Cliquer ici
5. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
6. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER L'ENSEMBLE DE PANNEAU SUPERIEUR D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE JOINT DE SPOILER ARRIERE
CONSEIL: Lors de la repose du joint de spoiler arrière, chauffer le spoiler arrière avec une lampe chauffante. Température de chauffage ...
