Manuel de réparation de la Toyota Prius 2018: Schema Du Systeme

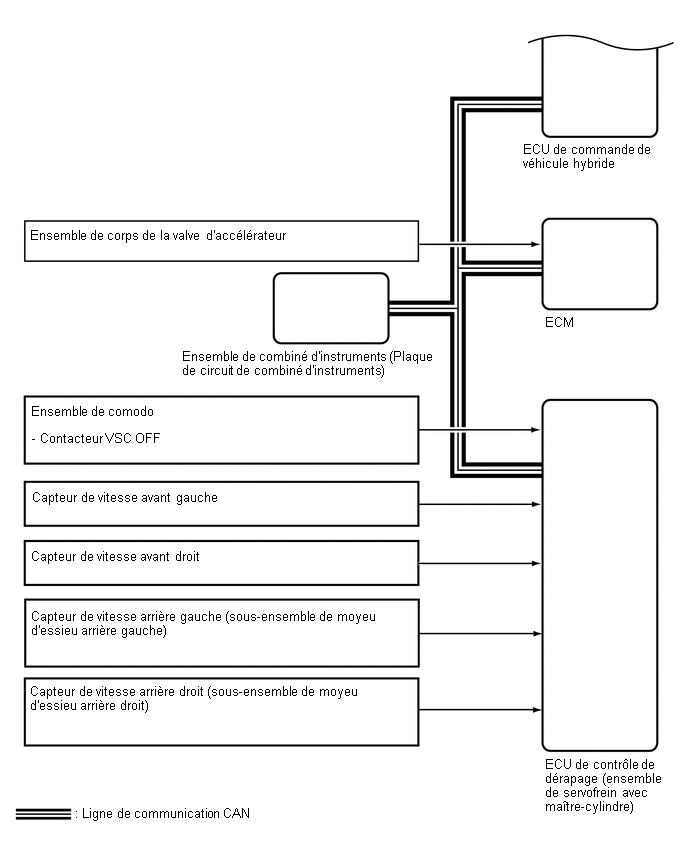

SCHEMA DU SYSTEME

Tableau de communication

ECU de transmission (émetteur)

ECU de réception

Signal

Méthode de communication

ECU de commande de véhicule hybride

Ensemble de combiné d'instruments (Plaque de circuit de combiné d'instruments)

  • Témoin du régulateur de vitesse
  • Témoin SET de régulateur de vitesse
  • Signal de fonctionnement du témoin du régulateur de vitesse et de l'indication SET du régulateur de vitesse
  • Signal de commande de vitesse du véhicule

CAN

ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)

ECU de commande de véhicule hybride

  • Signal de vitesse de rotation des roues
  • Signal de chute d'alimentation du capteur de vitesse
  • Signal de condition du capteur de vitesse
  • Signal de demande de désactivation du régulateur de vitesse
  • Signal de commande de VSC activé
  • Signal de commande de TRC activé

CAN
