Manuel de réparation de la Toyota Prius 2018: Schema Du Systeme
SCHEMA DU SYSTEME
FONCTION DE COMMANDE DE RETROVISEUR ELECTRIQUE A DISTANCE

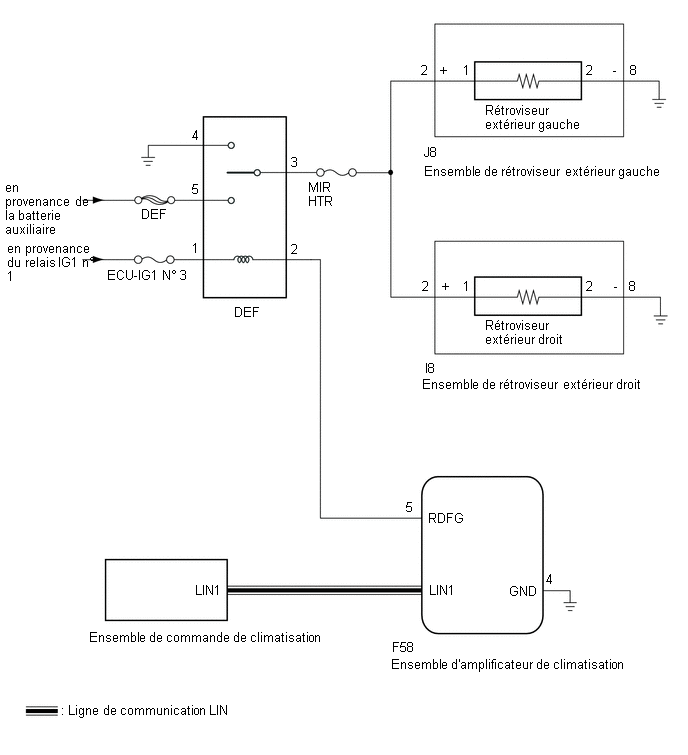

FONCTION DE RETROVISEUR CHAUFFANT
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
|
Ensemble de commande de climatisation |
Ensemble d'amplificateur de climatisation |
Signal de contacteur de rétroviseur chauffant (contacteur de désembueur de lunette arrière) |
LIN |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR
*2 ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE
*3 ENSEMBLE DE RETROVISEUR ...
Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME DE REGLAGE ELECTRIQUE DES RETROVISEURS
(a)
Ce système possède les fonctions suivantes: fonction de rétroviseur
électrique à commande à distan ...
