VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE POMPE DE SERVOFREIN

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

2 (BM1) - 4 (GND1)

En permanence

En dessous de 10 Ω

1 (BM2) - 3 (GND2)

En permanence

En dessous de 10 Ω

2 (BM1) - 1 (BM2)

En permanence

En dessous de 1 Ω

4 (GND1) - 3 (GND2)

En permanence

En dessous de 1 Ω

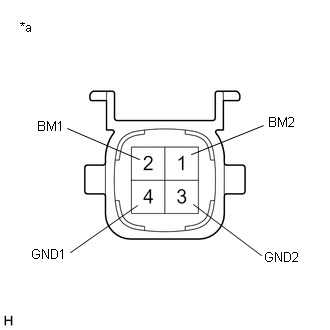

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de pompe de servofrein)
