Manuel de réparation de la Toyota Prius 2018: Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (BI) - 6 (EI)

En permanence

10 kΩ minimum

4 (BI) - 1 (BO)

En permanence

En dessous de 1 Ω

5 (SI) - 2 (SO)

En permanence

En dessous de 30 Ω

6 (EI) - 3 (EO)

En permanence

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière.

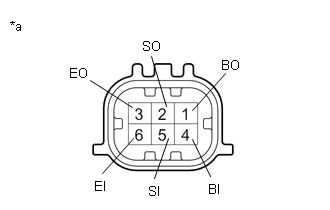

*a

Pièce constitutive sans faisceau de câbles branché

(capteur à ultrasons d'angle arrière)

2. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (BI) - 6 (EI)

En permanence

10 kΩ minimum

4 (BI) - 1 (BO)

En permanence

En dessous de 1 Ω

5 (SI) - 2 (SO)

En permanence

En dessous de 30 Ω

6 (EI) - 3 (EO)

En permanence

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière central.

*a

Pièce constitutive sans faisceau de câbles branché

(capteur à ultrasons central arrière)

3. VERIFIER LE CAPTEUR A ULTRASONS LATERAL ARRIERE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (S5) - 6 (E4)

En permanence

10 kΩ minimum

4 (S5) - 1

En permanence

En dessous de 1 Ω

5 (S6) - 2

En permanence

En dessous de 30 Ω

6 (E4) - 3

En permanence

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons latéral arrière.

*a

Pièce constitutive sans faisceau de câbles branché

(capteur à ultrasons latéral arrière)
