Manuel de réparation de la Toyota Prius 2018: Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de commande d'éclairage |
Branchement du tester |
Condition | Condition spécifiée | |
18 (T) - 15 (EL) |
Contacteur de commande d'éclairage en position OFF*2 ou DRL OFF*3 |
10 kΩ minimum | |
19 (H) - 15 (EL) |
Contacteur de commande d'éclairage en position OFF*2 ou DRL OFF*3 |
10 kΩ minimum | |
20 (A) - 15 (EL) |
Contacteur de commande d'éclairage en position OFF*2 ou DRL OFF*3 |
10 kΩ minimum | |
18 (T) - 15 (EL) |
Contacteur de commande d'éclairage en position TAIL |
En dessous de 1 Ω | |
18 (T) - 15 (EL) |
Contacteur de commande d'éclairage en position HEAD |
En dessous de 1 Ω | |
19 (H) - 15 (EL) |
Contacteur de commande d'éclairage en position HEAD |
En dessous de 1 Ω | |
20 (A) - 15 (EL) |
Contacteur de commande d'éclairage en position AUTO*4 ou DRL*5 |
En dessous de 1 Ω | Inverseur feux de route/croisement |
Branchement du tester |
Condition | Condition spécifiée | |
14 (HU) - 15 (EL) |
Inverseur feux route/croisement en position HIGH |
En dessous de 1 Ω | |
14 (HU) - 15 (EL) |
Inverseur feux de route/croisement en position HIGH FLASH |
En dessous de 1 Ω | |
17 (HF) - 15 (EL) |
Inverseur feux de route/croisement en position HIGH FLASH |
En dessous de 1 Ω | Contacteur des clignotants |
Branchement du tester |
Condition | Condition spécifiée | |
12 (TR) - 15 (EL) |
Contacteur des clignotants en position neutre |
10 kΩ minimum | |
11 (TL) - 15 (EL) |
10 kΩ minimum | |
13 (CR) - 15 (EL) |
10 kΩ minimum | |
12 (TR) - 15 (EL) |
Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω | |
13 (CR) - 15 (EL) |
Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω | |
11 (TL) - 15 (EL) |
Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω | |
13 (CR) - 15 (EL) |
Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω | Contacteur des feux antibrouillard*1 |
Branchement du tester |
Condition | Condition spécifiée | |
9 (BFG) - 8 (LFG) |
Contacteur des feux antibrouillards en position OFF |
10 kΩ minimum | |
9 (BFG) - 8 (LFG) |
Contacteur de feu antibrouillard en position avant |
En dessous de 1 Ω |
- *1: avec feux antibrouillards avant
- *2: sans contacteur DRL OFF
- *3: avec contacteur DRL OFF
- *4: avec commande automatique de l'éclairage
- *5: sans commande d'éclairage automatique
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'inverseur feux de route/croisement. |
 |
|

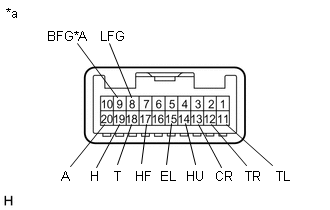

*A | avec feux antibrouillards avant | |
*a | Pièce constitutive sans faisceau de câbles branché
(ensemble d'inverseur feux de route/croisement) | | |
