VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE CAPTEUR DE PRESSION DE CLIMATISATION

(a) Vérifier le faisceau de câbles.

(1) Débrancher le connecteur A29 du capteur de pression de climatisation.

(2) Débrancher le connecteur F57 de l'ensemble d'amplificateur de climatisation.

(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A29-1 (-) - F57-2 (SG-2)

En permanence

En dessous de 1 Ω

A29-2 (PR) - F57-24 (PRE)

En permanence

En dessous de 1 Ω

A29-3 (+) - F57-6 (S5-3)

En permanence

En dessous de 1 Ω

A29-1 (-) ou F57-2 (SG-2) - Masse de carrosserie

En permanence

10 kΩ minimum

A29-2 (PR) ou F57-24 (PRE) - Masse de carrosserie

En permanence

10 kΩ minimum

A29-3 (+) ou F57-6 (S5-3) - Masse de carrosserie

En permanence

10 kΩ minimum

Si la résistance n'est pas conforme aux spécifications, réparer le faisceau de câbles.

(4) Rebrancher le connecteur F57 de l'ensemble d'amplificateur de climatisation.

(5) Mettre le contacteur d'alimentation en position ON (IG).

(6) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A29-3 (+) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

4,75 à 5,25 V

Si la tension n'est pas conforme aux spécifications, réparer le faisceau de câbles ou remplacer l'ensemble d'amplificateur de climatisation.

(b) Vérifier le capteur de pression de climatisation.

(1) Brancher le connecteur sur le capteur de pression de climatisation.

(2) Poser une rampe de manomètres de collecteur.

(3) Mettre le contacteur A/C en position ON.

(4) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Vérifier l'arrière du connecteur lorsqu'il est branché à l'ensemble d'amplificateur de climatisation.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F57-24 (PRE) - F57-2 (SG-2)

Pression de réfrigérant: Pression normale (inférieure à 3 025 kPa (30,8 kgf/cm², 439 lb/po²) et supérieure à 176 kPa (1,8 kgf/cm², 26 lb/po²))

0,74 à 4,61 V

Si la tension n'est pas conforme aux spécifications, remplacer le capteur de pression de climatisation.

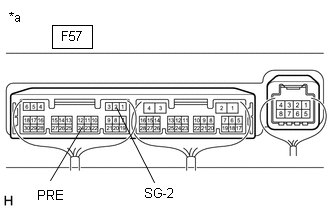

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble d'amplificateur de climatisation)
