Manuel de réparation de la Toyota Prius 2018: Actionneur de circuit de commande de soupape de commutation de système de recyclage des vapeurs de carburant bloquée en position OFF (P24187F)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande Du Moteur 2zr-fxe / Systeme Sfi / Actionneur de circuit de commande de soupape de commutation de système de recyclage des vapeurs de carburant bloquée en position OFF (P24187F)

RESUME DES DTC

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

Remarque

P24187F

Actionneur de circuit de commande de soupape de commutation de système de recyclage des vapeurs de carburant bloquée en position OFF

La condition suivante est remplie lors du contrôle EVAP sans la clé:

  • Changement de pression EVAP lorsque la soupape de ventilation est fermée (ON) en dessous de 0,3 kPa(jauge) [0,04 lb/po²(jauge)]
  • Module de pompe d'absorbeur de vapeurs de carburant (orifice de référence, pompe de détection de fuite, soupape de ventilation)
  • Connecteur / faisceau de câbles (module de pompe d'absorbeur de vapeurs de carburant - ECM)
  • Absorbeur de vapeurs de carburant (filtre d'absorbeur de vapeurs de carburant obstrué)
  • ECM

S'active

DTC enregistré

  • Code SAE: P2420
  • DTC pour modèles destinés au Mexique: Ne s'applique pas

N° de DTC

Elément contrôlé

Condition de détection

Logique de détection

Code SAE

P24187F

Soupape de ventilation bloquée en position ouverte (ventilation)

Contrôle du système EVAP

(contacteur d'alimentation en position OFF)

2 cycle(s)

P2420

CONSEIL:

La soupape de ventilation est intégrée dans le module de pompe d'absorbeur de vapeurs de carburant.

DESCRIPTION

Se reporter au système EVAP (système de recyclage des vapeurs de carburant).

Cliquer ici

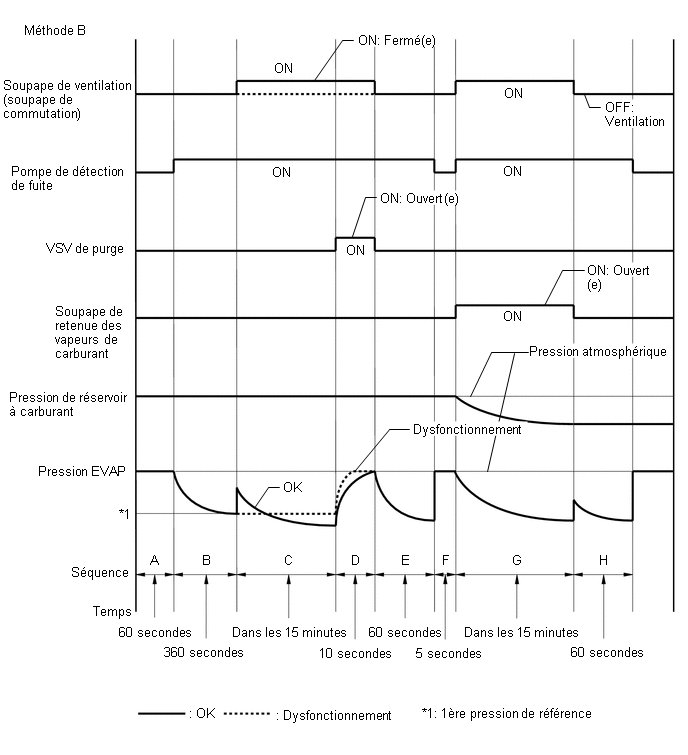

DESCRIPTION DU CONTROLE

P24187F: Soupape de ventilation bloquée en position ouverte (ventilation)

Dans l'opération C, la soupape de ventilation est amenée en position ON (fermée) et la pression du système EVAP est ensuite mesurée par l'ECM à l'aide du capteur de pression d'absorbeur de vapeurs de carburant pour vérifier la présence éventuelle de fuites dans le système EVAP. Si la pression n'augmente pas lorsque la soupape de ventilation est ouverte, l'ECM interprète cela comme un blocage de la soupape de ventilation en position ouverte. Dans ce cas, l'ECM allume le MIL et enregistre ce DTC.

PROCEDURE DE CONTROLE

Capteurs/Pièces constitutives (principaux) requis

Module de pompe d'absorbeur de vapeurs de carburant

VSV de purge

Capteurs/Pièces constitutives (correspondants) requis

-

Fréquence de fonctionnement

Une fois par cycle de conduite

Durée

Dans les 7 minutes

Fonctionnement MIL

2 cycle(s) de conduite

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants

Néant

Le moniteur sans la clé est effectué lorsque toutes les conditions suivantes sont remplies

-

Pression atmosphérique

70 kPa(abs) [10,2 lb/po²(abs)] minimum, 110 kPa(abs) [16 lb/po²(abs)] maximum

Tension de la batterie auxiliaire

10,5 V minimum

Vitesse du véhicule

En dessous de 4 km/h (2 mi/h)

Contacteur d'alimentation

OFF

Condition du moteur

A l'arrêt

Durée sans la clé

5, 7 ou 9,5 heure(s)

Dysfonctionnement du capteur de pression de module de pompe de l'absorbeur de vapeurs de carburant (P0452 et P0453)

Aucune détection

Dysfonctionnement du capteur de pression du réservoir à carburant (P1452 et P1453)

Aucune détection

VSV de purge

Non actionné(e) par l'outil de balayage

Soupape de ventilation

Non actionné(e) par l'outil de balayage

Soupape de retenue des vapeurs de carburant

Non actionné(e) par l'outil de balayage

Pompe de détection de fuite

Non actionné(e) par l'outil de balayage

Les deux conditions suivantes, (a) et (b) sont remplies avant de retirer sans la clé

-

(a). Durée de conduite du véhicule

5 minutes minimum

(b). Flux de purge

Effectuée

Température du liquide de refroidissement du moteur

4,4°C (39,9°F) ou plus et moins de 35°C (95°F)

Température d'air d'admission

4,4°C (39,9°F) ou plus et moins de 35°C (95°F)

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Variation de la pression EVAP après avoir amené la soupape de ventilation de l'absorbeur de vapeurs de carburant en position ON (fermé)

En dessous de 0,3 kPa(jauge) [0,04 lb/po²(jauge)]

RESULTAT DU CONTROLE

Se reporter au système EVAP.

Cliquer ici

PERIODE TEST DE CONFIRMATION

REMARQUE:

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG).
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
  6. Mettre le contacteur d'alimentation en position ON (IG).
  7. Allumer le Techstream.
  8. Sélectionner les menus suivants: Powertrain / Engine / Utility / Evaporative System Check / Automatic Mode.
  9. Une fois la vérification "Evaporative System Check" terminée, vérifier l'état "All readiness" en sélectionnant les menus suivants: Powertrain / Engine / Utility / All Readiness.
  10. Introduire le DTC: P24187F.
  11. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    N/A

    • Impossibilité d'effectuer l'estimation de DTC
    • Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
  12. Si le résultat de l'estimation est INCOMPLETE ou N/A et qu'aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.

    Cliquer ici

    CONSEIL:

    • Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
    • Si aucun DTC permanent n'est émis, le système est normal.

PROCEDURE

1.

PASSER AU SYSTEME EVAP

(a) Se reporter au système EVAP.

Cliquer ici

SUIVANT

FIN
