Manuel de réparation de la Toyota Prius 2018: Arrêt de communication de l'ECU de porte arrière droite (B2323)
DESCRIPTION
Ce DTC est enregistré lorsque la communication LIN entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) s'arrête pendant 10 secondes minimum.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
B2323 | Arrêt de communication de l'ECU de porte arrière droite |
Absence de communication entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) pendant 10 secondes minimum. |
|

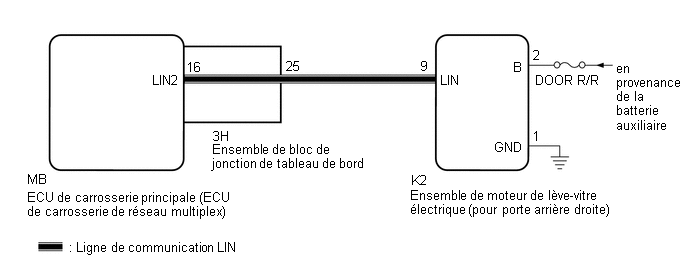

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Lorsqu'un ensemble de moteur de lève-vitre électrique est remplacé ou
déposé et reposé, il est nécessaire d'effectuer l'initialisation.
Cliquer ici
- Si l'ECU de carrosserie principale (ECU de carrosserie du réseau
multiplex) a été remplacée, se reporter à la section relative Ã
l'enregistrement.
Cliquer ici
PROCEDURE
1. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici

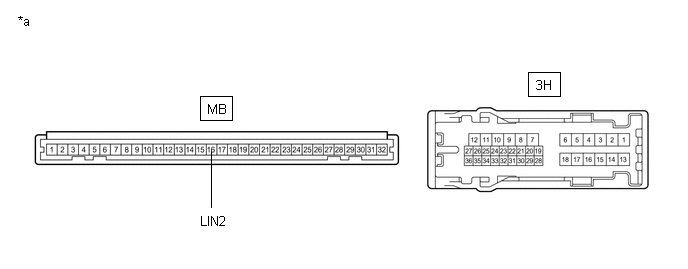

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Cette vérification sert à vérifier la ligne de communication LIN dans l'ensemble de bloc de jonction de tableau de bord qui relie le faisceau de câbles à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) intégrée.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
3H-25 - MB-16 (LIN2) |
En permanence | En dessous de 1 Ω |
INCORRECT |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite)) |
(a) Débrancher le connecteur K2 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'alimentation de la position ON (IG) à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
3H-25 - K2-9 (LIN) | Contacteur d'alimentation en position OFF |
En dessous de 1 Ω |
K2-9 (LIN) ou 3H-25 - Masse de carrosserie |
Contacteur d'alimentation en position OFF |
10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite) - BATTERIE AUXILIAIRE, MASSE DE CARROSSERIE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K2-2 (B) - K2-1 (GND) |
Contacteur d'alimentation en position OFF |
11 Ã 14 V |
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K2-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour la porte arrière droite) |
(a) Remplacer l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite).
Cliquer ici
|
5. |
VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Cliquer ici
Body Electrical > Main Body > Clear DTCs(b) Vérifier à nouveau les DTC.
Body Electrical > Main Body > Trouble CodesOK:
Le DTC B2323 n'est pas émis.
OK |
FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite) ETAIT DEFECTUEUX) |
INCORRECT |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
