Manuel de réparation de la Toyota Prius 2018: Court-circuit dans le circuit de 2ème niveau du déclencheur côté conducteur (B1810/53-B1813/53)

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Systemes De Retenue Supplementaire / Systeme D'airbag / Court-circuit dans le circuit de 2ème niveau du déclencheur côté conducteur (B1810/53-B1813/53)

DESCRIPTION

Le circuit de 2ème niveau de déclencheur côté conducteur se compose de l'ensemble d'ECU d'airbag, du sous-ensemble de câble en spirale et de l'ensemble de bouton d'avertisseur sonore.

L'ensemble d'ECU d'airbag utilise ce circuit pour déployer l'airbag lorsque les conditions de déploiement sont remplies.

Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté dans le circuit de 2ème niveau du déclencheur côté conducteur.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mode de test/Mode de vérification

B1810/53

Court-circuit dans le circuit de 2ème niveau du déclencheur côté conducteur

  • L'ensemble d'ECU d'airbag détecte un court-circuit dans le circuit de 2ème niveau de déclencheur côté conducteur pendant la vérification primaire.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du 2ème niveau du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble d'ECU d'airbag
  • Câble de tableau de bord
  • Sous-ensemble de câble en spirale
  • 2ème niveau de déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)
  • Ensemble d'ECU d'airbag

S'applique au mode de vérification

B1811/53

Coupure dans le circuit de 2ème niveau du déclencheur côté conducteur

  • L'ensemble d'ECU d'airbag détecte une coupure dans le circuit de 2ème niveau de déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du 2ème niveau du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble d'ECU d'airbag
  • Câble de tableau de bord
  • Sous-ensemble de câble en spirale
  • 2ème niveau de déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)
  • Ensemble d'ECU d'airbag

S'applique au mode de vérification

B1812/53

Court-circuit à GND dans le circuit de 2ème niveau du déclencheur côté conducteur

  • L'ensemble d'ECU d'airbag détecte un court-circuit à la masse dans le circuit de 2ème niveau du déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du 2ème niveau du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble d'ECU d'airbag
  • Câble de tableau de bord
  • Sous-ensemble de câble en spirale
  • 2ème niveau de déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)
  • Ensemble d'ECU d'airbag

S'applique au mode de vérification

B1813/53

Court-circuit en B+ dans le circuit de 2ème niveau du déclencheur côté conducteur

  • L'ensemble d'ECU d'airbag détecte un court-circuit en B+ dans le circuit de 2ème niveau du déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du 2ème niveau du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble d'ECU d'airbag
  • Câble de tableau de bord
  • Sous-ensemble de câble en spirale
  • 2ème niveau de déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)
  • Ensemble d'ECU d'airbag

S'applique au mode de vérification

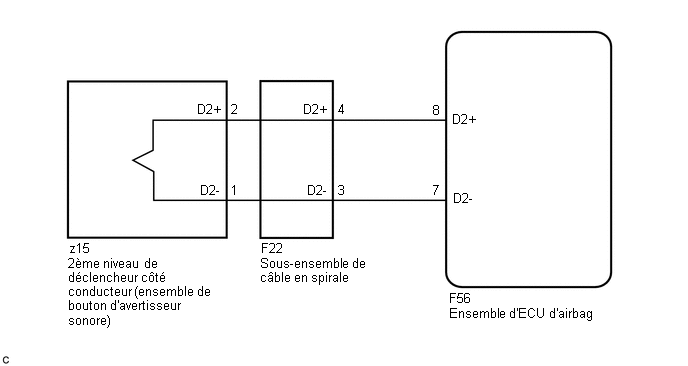

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

CONSEIL:

PROCEDURE

1.

VERIFIER LES CONNECTEURS

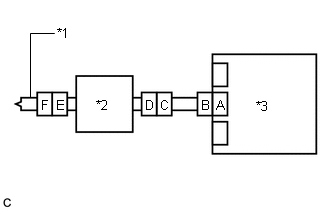

(a) Mettre le contacteur d'alimentation en position OFF.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

*4

Câble de tableau de bord

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

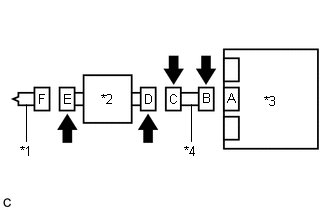

(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble de bouton d'avertisseur sonore, le sous-ensemble de câble en spirale et l'ensemble d'ECU d'airbag.

OK:

Les connecteurs sont correctement branchés.

CONSEIL:

Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.

(d) Débrancher les connecteurs de l'ensemble de bouton d'avertisseur sonore, du sous-ensemble de câble en spirale et de l'ensemble d'ECU d'airbag.

(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK:

Les bornes ne sont ni déformées ni endommagées.

(f) S'assurer que le connecteur du sous-ensemble de câble en spirale (sur l'ensemble du bouton d'avertisseur sonore) n'est pas desserré, déformé ou endommagé.

OK:

Le bouton de verrouillage de connecteur n'est pas libéré et la griffe de la serrure n'est ni déformée ni endommagée.

(g) S'assurer que les ressorts de court-circuit du mécanisme de prévention d'activation du connecteur de câble de tableau de bord et du connecteur de sous-ensemble de câble en spirale ne sont ni déformés ni endommagés.

OK:

Les ressorts de court-circuit ne sont ni déformés ni endommagés.

INCORRECT

REMPLACER LE FAISCEAU DE CABLES

OK

2.

VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

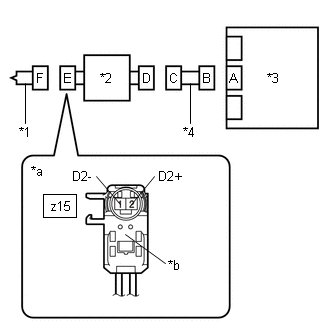

(a) Brancher le câble de tableau de bord sur l'ensemble d'ECU d'airbag et sur le sous-ensemble de câble en spirale.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bouton d'avertisseur sonore)

*b

Couleur: Noir(e)

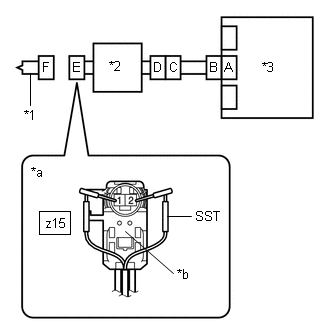

(b) Brancher le SST (résistance 2,1 Ω) sur le connecteur E (connecteur noir).

ATTENTION:

Ne jamais brancher un tester sur l'ensemble de bouton d'avertisseur sonore pour procéder à une mesure, car le déploiement de l'airbag peut provoquer des blessures graves.

REMARQUE:

SST: 09843-18061

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(e) Mettre le contacteur d'alimentation en position OFF.

(f) Mettre le contacteur d'alimentation en position ON (IG) et attendre 60 secondes minimum.

(g) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1810/53, B1811/53, B1812/53 ou B1813/53 n'est pas émis.

CONSEIL:

Des codes autres que les DTC B1810/53, B1811/53, B1812/53 et B1813/53 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(h) Mettre le contacteur d'alimentation en position OFF.

(i) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(j) Débrancher le SST du connecteur E.

OK

REMPLACER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

INCORRECT

3.

VERIFIER LE CIRCUIT DE 2EME NIVEAU DU DECLENCHEUR COTE CONDUCTEUR

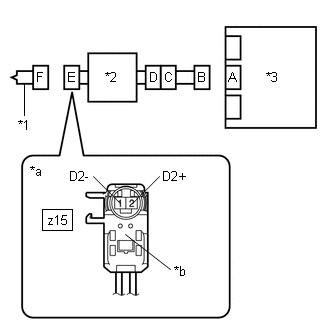

(a) Débrancher le câble de tableau de bord de l'ensemble d'ECU d'airbag.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bouton d'avertisseur sonore)

*b

Couleur: Noir(e)

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(2) Mettre le contacteur d'alimentation en position ON (IG).

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

z15-1 (D2-) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

(4) Mettre le contacteur d'alimentation en position OFF.

(5) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - z15-1 (D2-)

En permanence

En dessous de 1 Ω

(d) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - Masse de carrosserie

En permanence

1 MΩ minimum

z15-1 (D2-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B.

Cliquer ici

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - z15-1 (D2-)

En permanence

1 MΩ minimum

(3) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

INCORRECT

PASSER AU POINT 5

OK

4.

VERIFIER DTC

(a) Brancher les connecteurs sur l'ensemble de bouton d'avertisseur sonore et sur l'ensemble d'ECU d'airbag.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

(b) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(c) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(d) Mettre le contacteur d'alimentation en position OFF.

(e) Mettre le contacteur d'alimentation en position ON (IG) et attendre 60 secondes minimum.

(f) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1810/53, B1811/53, B1812/53 ou B1813/53 n'est pas émis.

CONSEIL:

Des codes autres que les DTC B1810/53, B1811/53, B1812/53 et B1813/53 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

REMPLACER L'ENSEMBLE D'ECU D'AIRBAG

5.

VERIFIER LE CABLE DE TABLEAU DE BORD

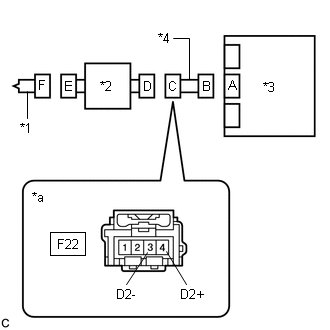

(a) Débrancher le câble de tableau de bord du sous-ensemble de câble en spirale.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

*4

Câble de tableau de bord

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble en spirale)

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(2) Mettre le contacteur d'alimentation en position ON (IG).

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F22-4 (D2+) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

F22-3 (D2-) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

(4) Mettre le contacteur d'alimentation en position OFF.

(5) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F22-4 (D2+) - F22-3 (D2-)

En permanence

En dessous de 1 Ω

(d) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F22-4 (D2+) - Masse de carrosserie

En permanence

1 MΩ minimum

F22-3 (D2-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B.

Cliquer ici

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F22-4 (D2+) - F22-3 (D2-)

En permanence

1 MΩ minimum

(3) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

6.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

(a) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(2) Mettre le contacteur d'alimentation en position ON (IG).

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

z15-1 (D2-) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

En dessous de 1 V

(4) Mettre le contacteur d'alimentation en position OFF.

(5) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

*1

Ensemble de bouton d'avertisseur sonore

*2

Sous-ensemble de câble en spirale

*3

Ensemble d'ECU d'airbag

*4

Câble de tableau de bord

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bouton d'avertisseur sonore)

*b

Couleur: Noir(e)

(b) Rechercher une éventuelle coupure dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - z15-1 (D2-)

En permanence

En dessous de 1 Ω

(c) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - Masse de carrosserie

En permanence

1 MΩ minimum

z15-1 (D2-) - Masse de carrosserie

En permanence

1 MΩ minimum

(d) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur D.

Cliquer ici

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

z15-2 (D2+) - z15-1 (D2-)

En permanence

1 MΩ minimum

(3) Remettre le mécanisme de prévention d'activation du connecteur D déverrouillé dans sa position d'origine.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

Court-circuit dans le circuit du déclencheur côté passager avant (B1805/52-B1808/52)
DESCRIPTION Le circuit de déclencheur côté passager avant se compose de l'ensemble d'ECU d'airbag et de l'ensemble d'airbag de tableau de bord côté passager. L'ensemble d'ECU d'airbag utilise ...

Court-circuit dans le circuit de 2ème niveau du déclencheur côté passager avant (B1815/54-B1818/54)
DESCRIPTION Le circuit de 2ème niveau de déclencheur côté passager avant se compose de l'ensemble d'ECU d'airbag et de l'ensemble d'airbag de tableau de bord côté passager. L'ensemble d'EC ...

D'autres materiaux:

Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE (a) Le système de commande de vitre électrique contrôle le fonctionnement des vitres électriques à l'aide des ensembles de moteur de lève-vitre électrique. Les principales commandes de ce système sont ...

Rechauffeur De Camera
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA *1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT *2 SOUS-ENSEMBLE DE CAPOT DE RECONNAISSANCE DE MARCHE AVANT AVEC CHAUFFAGE DeposeDEPOSE PROCEDURE 1. DEPOSER LA CAMERA DE RECONNAISSANCE DE LA ZONE AVANT Cliquer ici 2. DE ...

Tension du circuit du capteur de tension de convertisseur DC/DC "A" (VL) au-dessus du seuil (P0E5717)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT Si un dysfonctionnement de surtension se produit dans l'inverseur de moteur électrique ou l'inverseur de générateur, l'ECU de commande de groupe convertisseur (ECU MG) détecte le dysfonctionnement et enregistre ce DTC. La cause de ce dysf ...

Manuels
