DESCRIPTION

La thermistance de refroidisseur (capteur d'ensoleillement) est posée sur la partie supérieure du tableau de bord. Il détecte la lumière du soleil pour commander la commande de la climatisation en mode AUTO. La tension de sortie de la thermistance de refroidisseur (capteur d'ensoleillement) varie en fonction de la lumière du soleil. Lorsque la lumière du soleil augmente, la tension de sortie augmente. Lorsque la lumière du soleil diminue, la tension de sortie diminue. L'ensemble d'amplificateur de climatisation détecte les variations de tension de sortie en provenance de la thermistance de refroidisseur (capteur d'ensoleillement).

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mémoire

B14A2

Court-circuit de capteur d'ensoleillement côté conducteur

Court-circuit dans le circuit de la thermistance de refroidisseur (capteur d'ensoleillement)

  • Thermistance de refroidisseur (capteur d'ensoleillement)
  • Faisceau de câbles ou connecteur entre la thermistance de refroidisseur (capteur d'ensoleillement) et l'ensemble d'amplificateur de climatisation
  • Ensemble d'amplificateur de climatisation

Mémorisé(e)

(4 s minimum)*

SCHEMA DE CABLAGE

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Air Conditioner > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Solar Sensor (D Side)

Capteur d'ensoleillement

Min.: 0

Max.: 255

La valeur du capteur d'ensoleillement augmente au fur et à mesure que la luminosité augmente

-

Body Electrical > Air Conditioner > Data List

Affichage du tester

Solar Sensor (D Side)

OK:

La valeur affichée correspond aux spécifications de la colonne des conditions normales.

Résultat:

Résultat

Passer au point

NG

A

OK (lorsque la recherche de pannes est effectuée sur base du Tableau des symptômes de problèmes)

B

OK (lorsque la recherche de pannes est effectuée sur la base de DTC)

C

B

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

C

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

A

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

(a) Débrancher le connecteur G2 de la thermistance de refroidisseur (capteur d'ensoleillement).

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

G2-1 (SS+) - G2-2 (SS-)

Contacteur d'alimentation en position OFF

En dessous de 1 V

G2-1 (SS+) - G2-2 (SS-)

Contacteur d'alimentation en position ON (IG)

4,5 à 5,5 V

INCORRECT

PASSER AU POINT 4

OK

3.

VERIFIER LA THERMISTANCE (DU CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR

(a) Déposer la thermistance (du capteur d'ensoleillement) de refroidisseur

Cliquer ici

(b) Rebrancher le connecteur de thermistance de refroidisseur (capteur d'ensoleillement).

(c) Mettre le contacteur d'alimentation en position ON (IG).

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

1 (SS+) - 2 (SS-)

Capteur exposé à la lumière électrique

0,8 à 4,3 V

1 (SS+) - 2 (SS-)

Capteur couvert d'un chiffon

En dessous de 0,8 V

REMARQUE:

  • La procédure de branchement décrite ci-dessus concerne un tester numérique tel que le tester électrique TOYOTA. En cas d'utilisation d'un tester analogique, brancher le câble négatif (-) sur la borne 1 et le câble positif (+) sur la borne 2 de la thermistance de refroidisseur (capteur d'ensoleillement).
  • Ne pas approcher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter les risques de court-circuit.

CONSEIL:

  • Utiliser une lampe à incandescence pour la vérification. Rapprocher celle-ci à environ 30 cm (11,8 po) de la thermistance de refroidisseur (capteur d'ensoleillement).
  • Lorsqu'on éloigne le témoin de vérification du capteur, la tension diminue.

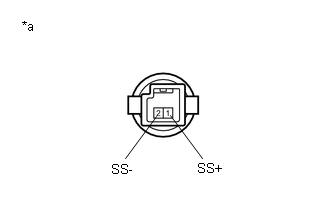

*a

Pièce constitutive avec faisceau de câbles branché

(thermistance de refroidisseur (capteur d'ensoleillement))

OK

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

INCORRECT

REMPLACER LA THERMISTANCE (CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - THERMISTANCE DE REFROIDISSEUR (CAPTEUR D'ENSOLEILLEMENT))

(a) Débrancher le connecteur F57 de l'ensemble d'amplificateur de climatisation.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F57-4 (S5-1) - G2-1 (SS+)

En permanence

En dessous de 1 Ω

F57-22 (TS) - G2-2 (SS-)

En permanence

En dessous de 1 Ω

F57-4 (S5-1) ou G2-1 (SS+) - Masse de carrosserie

En permanence

10 kΩ minimum

F57-22 (TS) ou G2-2 (SS-) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
