Manuel de réparation de la Toyota Prius 2018: Court-circuit à la batterie ou coupure dans le circuit de capteur de cliquetis 1 banc 1 ou de capteur simple (P032515)
DESCRIPTION
Se reporter au DTC P032511.
Cliquer ici
CONSEIL:
Lorsque le DTC P032515 est stocké, l'ECM passe en mode de sécurité. En mode de sécurité, le calage de l'allumage est retardé au maximum. Le mode de sécurité reste actif jusqu'à ce que le contacteur d'alimentation soit mis en position OFF.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P032515 | Court-circuit à la batterie ou coupure dans le circuit de capteur de cliquetis 1 banc 1 ou de capteur simple |
La tension de sortie du capteur de cliquetis est supérieure à 4,5 V pendant 1 seconde minimum (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
Référence: Vérification à l'aide d'un oscilloscope.
Cliquer ici
DESCRIPTION DU CONTROLE
Si la tension de sortie transmise par le capteur de cliquetis reste faible pendant 1 seconde maximum, l'ECM considère qu'il y a un dysfonctionnement dans le circuit du capteur, allume le MIL et il enregistre ce DTC.
PROCEDURE DE CONTROLE
DTC correspondants | P0328: Vérification de la plage du capteur de cliquetis (tension élevée): |
Capteurs/Pièces constitutives (principaux) requis |
Capteur de cliquetis |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
1 seconde |
Fonctionnement MIL |
Immédiatement |
Séquence de fonctionnement |
Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Les deux conditions suivantes sont remplies |
- |
Tension de la batterie auxiliaire |
10,5 V minimum |
Temps écoulé après le démarrage du moteur |
5 secondes minimum |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Tension du capteur de cliquetis | Au-dessus de 4,5 V |
PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici
- Faire démarrer le moteur et attendre 5 minutes.
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P032515.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, faire tourner le moteur au ralenti pendant 5 minutes et vérifier à nouveau le résultat de l'estimation de DTC.
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
SCHEMA DE CABLAGE
Se reporter au DTC P032511.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- L'historique de commande de véhicule peut être enregistré dans l'ECU de
commande de véhicule hybride si le moteur est défectueux. Certaines
informations relatives au fonctionnement du véhicule sont enregistrées
lorsque l'historique de commande de véhicule est enregistré. La lecture
des conditions du véhicule enregistrées dans les données d'arrêt sur
image et dans l'historique de commande de véhicule peut être utile pour
la recherche de pannes.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
(Sélectionner Powertrain dans Health Check et vérifier les données d'horodateur.)
Cliquer ici
- Si un élément d'historique de commande de véhicule "Engine Malfunction" a
été enregistré dans l'ECU de commande de véhicule hybride, s'assurer
d'effacer. Cependant, si tous les éléments de l'historique de commande
de véhicule sont effacés en même temps, si l'un des éléments de
l'historique de commande de véhicule autre que "Engine Malfunction" est
enregistré, veiller à bien effectuer une recherche de pannes pour ces
DTC avant de procéder à la suppression de l'historique de commande de
véhicule.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | VERIFIER LA TENSION DE LA BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE CLIQUETIS) |

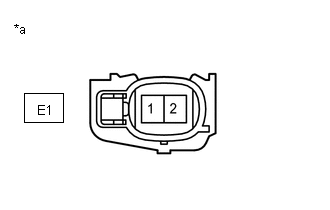

*a | Vue avant du connecteur côté faisceau de câbles (vers le capteur de cliquetis) |
(a) Débrancher le connecteur du capteur de cliquetis.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
E1-1 - E1-2 | Contacteur d'alimentation en position ON (IG) |
4,5 Ã 5,5 V |
INCORRECT |
![]() |
PASSER AU POINT 3 |
|
2. | VERIFIER LE CAPTEUR DE CLIQUETIS |
(a) Vérifier le capteur de cliquetis.
Cliquer ici
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de cliquetis.
Cliquer ici
OK |
![]() |
PASSER AU POINT 4 |
INCORRECT |
![]() |
REMPLACER LE CAPTEUR DE CLIQUETIS |
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE CLIQUETIS - ECM) |
(a) Débrancher le connecteur du capteur de cliquetis.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
E1-2 - C31-122 (KNK1) |
En permanence | En dessous de 1 Ω |
E1-1 - C31-121 (EKNK) |
En permanence | En dessous de 1 Ω |
E1-2 ou C31-122 (KNK1) - Autres bornes |
En permanence | 10 kΩ minimum |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. | SUPPRIMER LES DTC |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Powertrain > Engine > Clear DTCs(e) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
|
5. | VERIFIER SI LE DTC EST A NOUVEAU EMIS (DTC P032515) |
(a) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(b) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(c) Relever les DTC.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Le DTC P032515 est émis |
B |
A |
![]() |
RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS |
B |
![]() |
REMPLACER L'ECM |
