Manuel de réparation de la Toyota Prius 2018: Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/valve d'accélérateur (P022011)
DESCRIPTION
Se reporter au DTC P012011.
Cliquer ici
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P022011 | Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/valve d'accélérateur |
La tension de sortie VTA2 est inférieure à 2,05 V pendant 2 secondes minimum (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
DESCRIPTION DU CONTROLE
L'ECM utilise le capteur de position de la valve d'accélérateur pour surveiller l'angle d'ouverture de la valve d'accélérateur. Si la tension à la borne VTA2 est inférieure au seuil défini, l'ECM allume le MIL et enregistre ce DTC.
PROCEDURE DE CONTROLE
DTC correspondants | P0222: Vérification de la plage de fonctionnement du capteur de position de la valve d'accélérateur 2 (basse tension) |
Capteurs/Pièces constitutives (principaux) requis |
Capteur de position de la valve d'accélérateur |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
2 secondes |
Fonctionnement MIL |
Immédiatement |
Séquence de fonctionnement |
Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Les deux conditions suivantes sont remplies |
- |
Tension de la batterie auxiliaire |
8 V minimum |
Contacteur d'alimentation |
ON (IG) |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Tension VTA2 | En dessous de 2,05 V |
PERIODE TEST DE CONFIRMATION

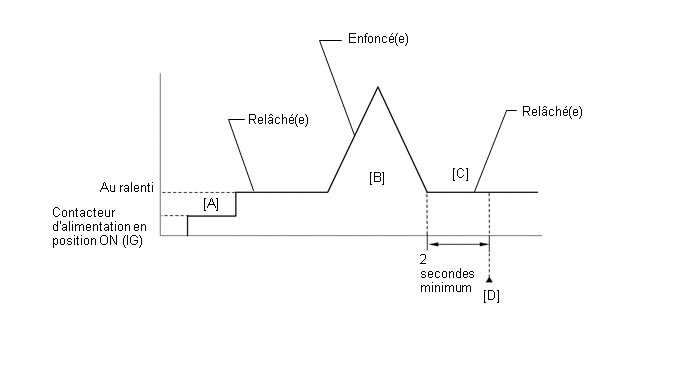

- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG) [A].
- Allumer le Techstream.
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici
- Faire démarrer le moteur.
- Quand le véhicule est à l'arrêt, enfoncer complètement puis relâcher la pédale d'accélérateur [B].
CONSEIL:
Pendant la commande de charge, le régime moteur est réglé au ralenti. Par conséquent, le régime moteur n'augmentera pas lorsque la pédale d'accélérateur est enfoncée. Dans ce cas, effectuer l'étape [B] après que la commande de charge s'est pas terminée.
- Laisser le moteur tourner au ralenti pendant 2 secondes minimum [C].
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [D].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P022011.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [B] à [D].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
MODE DE SECURITE
Lorsque ce DTC est enregistré, l'ECM bascule en mode de sécurité. En mode de sécurité, l'ECM coupe le courant de l'actionneur de la valve d'accélérateur, et le ressort de rappel ramène la valve d'accélérateur à un angle d'ouverture de 5,5°. L'ECM règle ensuite la puissance développée par le moteur en contrôlant l'injection de carburant (coupure intermittente de l'amenée de carburant) et le calage de l'allumage en fonction du signal de demande de couple du moteur envoyé par l'ECU de commande de véhicule hybride pour permettre au véhicule de continuer à rouler à vitesse réduite. Si la pédale d'accélérateur est enfoncée fermement et en douceur, le véhicule peut rouler lentement.
Le mode de sécurité persiste jusqu'à la détection d'une condition de réussite de la vérification, puis le contacteur d'alimentation est mis en position OFF.
SCHEMA DE CABLAGE
Se reporter au DTC P012011.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- L'historique de commande de véhicule peut être enregistré dans l'ECU de
commande de véhicule hybride si le moteur est défectueux. Certaines
informations relatives au fonctionnement du véhicule sont enregistrées
lorsque l'historique de commande de véhicule est enregistré. La lecture
des conditions du véhicule enregistrées dans les données d'arrêt sur
image et dans l'historique de commande de véhicule peut être utile pour
la recherche de pannes.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
(Sélectionner Powertrain dans Health Check et vérifier les données d'horodateur.)
Cliquer ici
- Si un élément d'historique de commande de véhicule "Engine Malfunction" a
été enregistré dans l'ECU de commande de véhicule hybride, s'assurer
d'effacer. Cependant, si tous les éléments de l'historique de commande
de véhicule sont effacés en même temps, si l'un des éléments de
l'historique de commande de véhicule autre que "Engine Malfunction" est
enregistré, veiller à bien effectuer une recherche de pannes pour ces
DTC avant de procéder à la suppression de l'historique de commande de
véhicule.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (THROTTLE POSITION SENSOR NO. 2 VOLTAGE) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Data List / Throttle Position Sensor No. 2 Voltage.
Powertrain > Engine > Data List
Affichage du tester |
---|
Throttle Position Sensor No. 2 Voltage |
(e) Relever les valeurs affichées par le Techstream.
(f) Débrancher le connecteur de l'ensemble de corps de la valve d'accélérateur.
(g) Comparer la valeur de l'élément de la Data List Throttle Position Sensor No. 2 Voltage après avoir débranché le connecteur de l'ensemble de corps de la valve d'accélérateur à la valeur lorsque le connecteur était raccordé.
Résultat:
Résultat | Passer au point |
---|---|
Change de moins de 2,05 V Ã plus de 4,75 V |
A |
Ne change pas de moins de 2,05 V |
B |
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé l'ensemble de corps de la valve d'accélérateur.
Cliquer ici
A |
REMPLACER L'ENSEMBLE DE CORPS DE LA VALVE D'ACCELERATEUR |
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE POSITION DE LA VALVE D'ACCELERATEUR - ECM) |
(a) Débrancher le connecteur de l'ensemble de corps de la valve d'accélérateur.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
C4-5 (VC) - C31-134 (VCTA) |
En permanence | En dessous de 1 Ω |
C4-4 (VTA2) ou C31-101 (VTA2) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
OK |
REMPLACER L'ECM |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
