DECHARGE

PROCEDURE

1. DECHARGE (A L'AIDE DU DISPOSITIF DE DECHARGE DE BATTERIE LI-ON)

ATTENTION:

Veiller à porter des gants isolants et des lunettes de sécurité.

REMARQUE:

Veiller à respecter les points suivants lors de l'utilisation du déchargeur de batterie li-ion.

(a) Sélectionner les câbles de branchement de batterie Li-ion

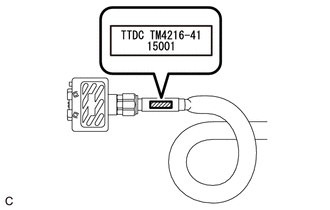

(1) Vérifier le type de câble de branchement de batterie Li-ion comme indiqué par l'étiquette sur le schéma. (type: TM4216-41)

(b) Reposer le câble de branchement de batterie li-ion

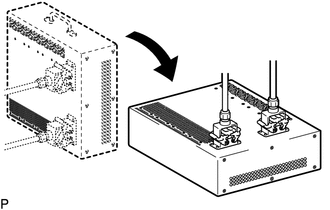

(1) Régler le déchargeur de batterie li-ion comme indiqué sur le schéma.

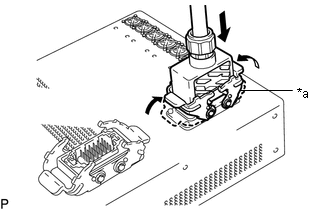

(2) Brancher le connecteur de câble de branchement de batterie li-ion (A) sur le connecteur de déchargeur de batterie li-ion (A).

REMARQUE:

S'assurer que le connecteur est bien branché.

*a

Connecteur A

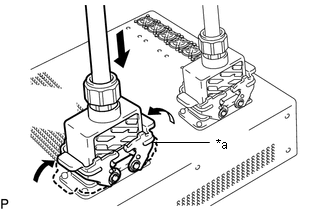

(3) Brancher le connecteur de câble de branchement de batterie li-ion (B) sur le connecteur de déchargeur de batterie li-ion (B).

REMARQUE:

S'assurer que le connecteur est bien branché.

*a

Connecteur B

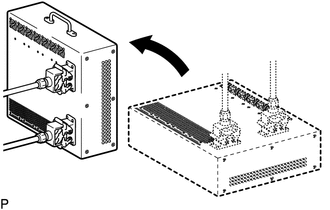

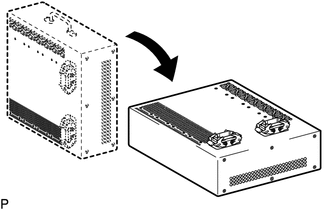

(4) Régler le déchargeur de batterie li-ion comme indiqué sur le schéma.

CONSEIL:

Le déchargeur de batterie li-ion est mis sur son côté pour que les orifices de ventilation ne soient pas bloqués.

(c) Brancher le câble de branchement de batterie li-ion

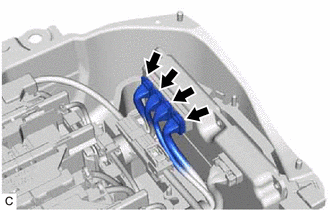

(1) Débrancher les 4 connecteurs haute tension (oranges) de l'ensemble d'ECU de la batterie.

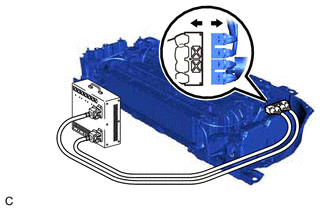

(2) Brancher les connecteurs du câble de branchement de batterie li-ion (oranges) sur les 4 connecteurs haute tension (oranges) de la batterie HV.

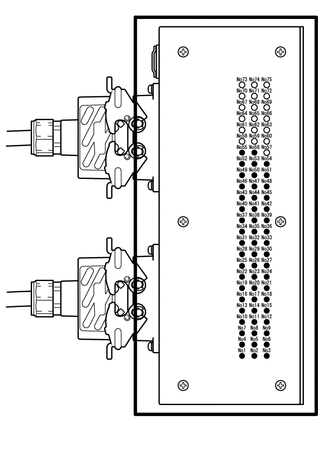

(3) S'assurer que tous les témoins LED s'allument comme indiqué dans le tableau suivant.

ATTENTION:

Si tous les témoins LED du déchargeur de batterie li-ion repris dans le tableau ci-dessous sont éteints, la batterie HV ne peut pas être déchargée à l'aide du déchargeur de batterie li-ion. S'assurer de tremper la batterie HV dans une solution d'eau salée pour la décharger complètement.

Etat d'éclairage du témoin LED (lorsque la décharge a démarré normalement)

Témoin LED n°.

Etat d'éclairage du témoin LED

Témoin LED n°.

Etat d'éclairage du témoin LED

Témoin LED n°.

Etat d'éclairage du témoin LED

1

Eclairé(e)

2

Eclairé(e)

3

Eclairé(e)

4

Eclairé(e)

5

Eclairé(e)

6

Eclairé(e)

7

Eclairé(e)

8

Eclairé(e)

9

Eclairé(e)

10

Eclairé(e)

11

Eclairé(e)

12

Eclairé(e)

13

Eclairé(e)

14

Eclairé(e)

15

Eclairé(e)

16

Eclairé(e)

17

Eclairé(e)

18

Eclairé(e)

19

Eclairé(e)

20

Eclairé(e)

21

Eclairé(e)

22

Eclairé(e)

23

Eclairé(e)

24

Eclairé(e)

25

Eclairé(e)

26

Eclairé(e)

27

Eclairé(e)

28

Eclairé(e)

29

Eclairé(e)

30

Eclairé(e)

31

Eclairé(e)

32

Eclairé(e)

33

Eclairé(e)

34

Eclairé(e)

35

Eclairé(e)

36

Eclairé(e)

37

Eclairé(e)

38

Eclairé(e)

39

Eclairé(e)

40

Eclairé(e)

41

Eclairé(e)

42

Eclairé(e)

43

Eclairé(e)

44

Eclairé(e)

45

Eclairé(e)

46

Eclairé(e)

47

Eclairé(e)

48

Eclairé(e)

49

Eclairé(e)

50

Eclairé(e)

51

Eclairé(e)

52

Eclairé(e)

53

Eclairé(e)

54

Eclairé(e)

55

Eclairé(e)

56

Eclairé(e)

57

Eteint(e)

58

Eteint(e)

59

Eteint(e)

60

Eteint(e)

61

Eteint(e)

62

Eteint(e)

63

Eteint(e)

64

Eteint(e)

65

Eteint(e)

66

Eteint(e)

67

Eteint(e)

68

Eteint(e)

69

Eteint(e)

70

Eteint(e)

71

Eteint(e)

72

Eteint(e)

73

Eteint(e)

74

Eteint(e)

75

Eteint(e)

(4) S'assurer que les ventilateurs de refroidissement fonctionnent.

*a

Ventilateurs de refroidissement

-

-

CONSEIL:

(d) Confirmer la fin de décharge

(1) S'assurer que tous les témoins de la LED du déchargeur de batterie li-ion sont éteints.

(2) Continuer de décharger la batterie pendant 1 heure après la désactivation de tous les témoins LED du déchargeur de batterie li-ion.

(e) Débrancher le câble de branchement de batterie li-ion

(1) Débrancher le connecteur de câble de branchement de la batterie li-ion (orange) des 4 connecteurs haute tension (en orange) de la batterie HV.

(f) Retirer le câble de branchement de batterie li-ion

(1) Régler le déchargeur de batterie li-ion comme indiqué sur le schéma.

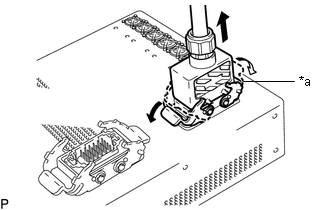

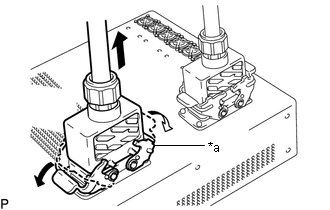

(2) Débrancher le connecteur de câble de branchement de batterie li-ion (B) du connecteur de déchargeur de batterie li-ion (B).

*a

Connecteur B

(3) Débrancher le connecteur de câble de branchement de batterie li-ion (A) du connecteur de déchargeur de batterie li-ion (A).

*a

Connecteur A

2. DECHARGE (A L'AIDE DE LA SOLUTION D'EAU DE SEL)

ATTENTION:

Veiller à porter des gants isolants et des lunettes de sécurité.

REMARQUE:

(a) Préparer la batterie HV

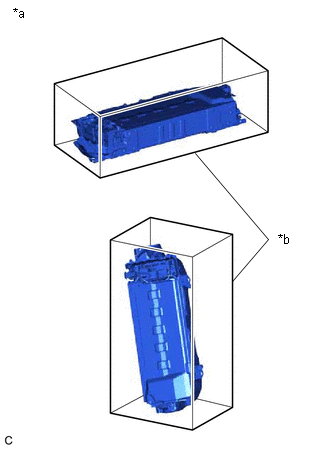

(1) Placer la batterie HV dans le récipient (A).

*a

Exemple

*b

Récipient A

(b) S'apprêter à la décharge (ajouter de l'eau dans le récipient)

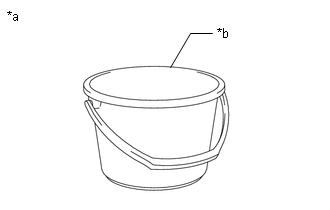

(1) Mesurer la capacité d'eau dans le récipient (B).

CONSEIL:

La capacité d'eau du récipient (B) est considérée comme X (litre).

*a

Exemple

*b

Récipient B

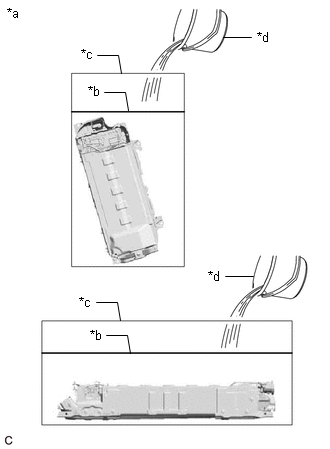

(2) A l'aide du récipient (B), ajouter de l'eau dans le récipient (A) jusqu'à ce que la batterie HV soit complètement immergée.

REMARQUE:

Veiller à enregistrer les fois où le récipient (B) a été rempli d'eau pour ajouter de l'eau dans le récipient (A).

*a

Exemple

*b

Surface de l'eau

*c

Récipient A

*d

Récipient B

(3) A l'aide de la formule suivante, calculer la quantité d'eau ajoutée dans le récipient (A).

Quantité d'eau ajoutée dans le récipient (A):

Y (litre) = Capacité d'eau du récipient (B) x Nombre de fois où le récipient (B) a été rempli d'eau pour immerger la batterie HV

CONSEIL:

La quantité d'eau ajoutée dans le récipient (A) est considérée comme Y (litre).

(c) Préparer une solution d'eau salée

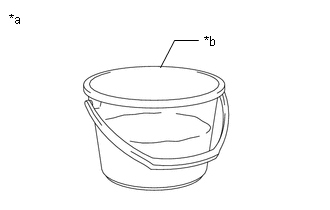

(1) Lors de la mesure de la quantité d'eau, remplir d'eau le récipient (B) de moitié environ.

CONSEIL:

La quantité d'eau ajoutée dans le récipient (B) est considérée comme Z (litre).

*a

Exemple

*b

Récipient B

(2) Calculer la quantité de sel à ajouter au récipient (A) afin qu'une solution d'eau salée de 1 % soit produite.

Quantité de sel:

Quantité de sel (kg) = (Y (litre) + Z (litre)) x 0,01

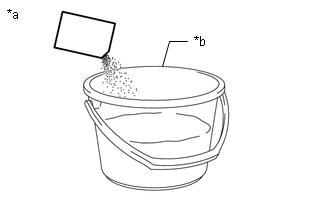

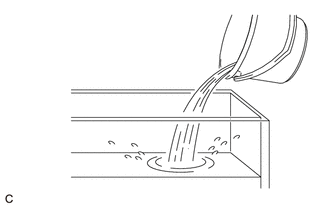

(3) Faire l'appoint de la quantité de sel calculée dans le récipient (B) et mélanger soigneusement.

*a

Exemple

*b

Récipient B

(d) Ajouter une solution d'eau salée.

(1) Ajouter une solution d'eau salée concentrée dans le récipient (A).

(e) Décharge

(1) Laisser la batterie HV ainsi pendant au moins 24 heures, jusqu'à ce que la décharge soit terminée.

ATTENTION:

(f) Confirmer la fin de décharge

(1) Vérifier que des bulles d'air ne se sont pas formées dans le récipient.

REMARQUE:

Si elles se sont formées, la décharge n'est peut-être pas encore terminée. Ne pas placer de couvercle sur le récipient.

(g) Poser des panneaux d'avertissement tel que "NE PAS TOUCHER! (DECHARGE EN COURS) pour en informer les autres. En faire plusieurs copies et les placer près de la batterie du système hybride en cours de décharge.
