Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

PROCEDURE

1. DETACHER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

(a) Maintenir l'arbre de roue dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) A l'aide d'un tournevis, détacher l'attache de soufflet de joint intérieur d'essieu avant n° 2, comme indiqué sur le schéma.

2. DETACHER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

CONSEIL:

Procéder de la même manière que l'attache de soufflet de joint intérieur d'essieu avant n° 2.

3. DETACHER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Détacher le soufflet de joint intérieur d'essieu avant de l'ensemble de joint intérieur de transmission avant.

4. DEPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

(a) Retirer l'ancienne graisse de l'ensemble de joint intérieur de transmission avant.

(b) Tracer des repères d'alignement sur l'ensemble de joint intérieur d'arbre de roue avant et l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

Ne pas tracer les repères au poinçon.

*a

Repère d'alignement

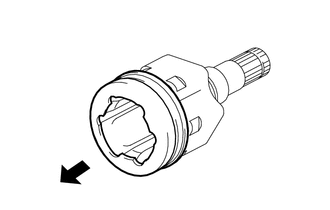

(c) Déposer l'ensemble de joint intérieur d'arbre de roue avant de l'ensemble de joint extérieur d'arbre de roue avant.

(d) Maintenir l'arbre de roue dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(e) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique d'arbre de l'ensemble de joint extérieur d'arbre de roue avant.

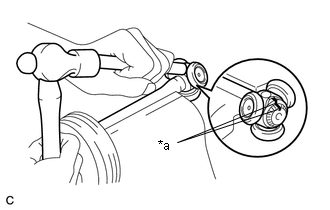

(f) Tracer des repères d'alignement sur l'ensemble de joint extérieur d'arbre de roue avant et le joint tripode.

REMARQUE:

Ne pas tracer les repères au poinçon.

*a

Repère d'alignement

(g) A l'aide d'une barre en laiton et d'un marteau, chasser le joint tripode dans l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

(h) Déposer l'oeillet de joint intérieur d'essieu avant de l'ensemble de joint intérieur de transmission avant.

5. DEPOSER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Déposer l'attache de soufflet de joint intérieur d'essieu avant n° 2, le soufflet de joint intérieur d'essieu avant et l'attache de soufflet de joint intérieur d'essieu avant.

6. DEPOSER L'AMORTISSEUR D'ARBRE DE ROUE AVANT

(a) Avec 1 attache:

(1) A l'aide d'une pince à bec fin, libérer chaque griffe comme indiqué sur le schéma, puis détacher l'attache d'amortisseur d'arbre de roue avant.

*a

Griffe

(2) Déposer l'amortisseur d'arbre de roue avant et l'attache d'amortisseur d'arbre de roue avant de l'ensemble d'arbre de joint extérieur de roue avant.

(b) Avec 2 attaches:

(1) A l'aide d'une pince à bec fin, libérer chaque griffe comme indiqué sur le schéma, puis détacher les 2 attaches d'amortisseur d'arbre de roue avant.

*a

Griffe

(2) Déposer l'amortisseur d'arbre de roue avant et les 2 attaches d'amortisseur d'arbre de roue avant de l'ensemble de joint extérieur de transmission avant.

7. DETACHER ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2 (pour côté gauche)

(a) A l'aide d'un tournevis, détacher l'attache de soufflet de joint extérieur d'essieu avant n° 2.

8. DETACHER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT (pour côté gauche)

CONSEIL:

Procéder de la même manière que pour l'attache de soufflet de joint extérieur d'essieu avant n° 2.

9. DEPOSER LE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT (pour côté gauche)

(a) Déposer l'attache de soufflet de joint extérieur d'essieu avant, le soufflet de joint extérieur d'essieu avant et l'attache de soufflet de joint extérieur d'essieu avant n° 2 de l'ensemble de joint extérieur d'arbre de roue avant.

(b) Enlever l'ancienne graisse de l'ensemble de joint intérieur de transmission avant.

10. DEPOSER LE PARE-POUSSIERE D'ARBRE DE ROUE AVANT

(a) A l'aide du SST et d'une presse, déposer le pare-poussière d'arbre de roue avant.

SST: 09950-00020

REMARQUE:

  • Veiller à ne pas laisser tomber l'ensemble de joint intérieur de transmission avant.
  • Ne pas serrer excessivement le SST.
