Manuel de réparation de la Toyota Prius 2018: Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT

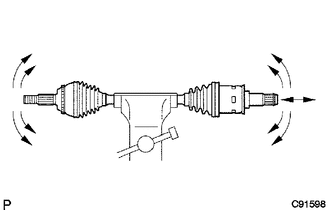

| (a) S'assurer que le joint extérieur ne présente pas de jeu excessif dans le sens radial. |
|
(b) S'assurer que le joint intérieur coulisse librement dans le sens de la poussée.
(c) S'assurer que le joint intérieur ne présente pas de jeu excessif dans le sens radial.
(d) S'assurer que les soufflets ne sont pas endommagés.

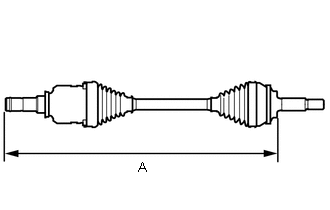

| (e) Vérifier si la dimension (A) de chaque arbre de roue est conforme aux spécifications. REMARQUE: Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification. Dimension (A):
|
|
Demontage
DEMONTAGE PROCEDURE 1. DETACHER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2
(a) Maintenir l'arbre de roue dans un étau entre des plaques d'aluminium.
REMARQUE: Ne pas serrer l'Ã ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE PARE-POUSSIERE D'ARBRE DE ROUE AVANT (pour côté gauche)
(a) A l'aide d'une plaque métallique et d'une presse, poser un pare-poussière d'arbre de roue avant ...
