DEMONTAGE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

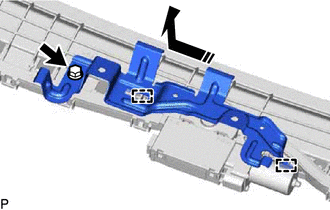

(a) Déposer le boulon.
 |
Déposer dans ce sens |
(b) Libérer les 2 guides comme indiqué sur le schéma pour déposer le support d'éclairage de lecture.
| (c) Déposer les 2 boulons et le sous-ensemble de système d'entraînement de toit ouvrant. |
|
2. DEPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL
(a) Déposer la vis.
|
|
Déposer dans ce sens (1) |
 |
Déposer dans ce sens (2) |
(b) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (1) sur le schéma pour libérer le guide (A).
(c) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (2) sur le schéma pour libérer les 2 griffes (B) et déposer le sous-ensemble de pièce de toit ouvrant.
CONSEIL:
Procéder de la même manière pour le côté droit.
(d) Déposer la butée de pare-soleil de toit ouvrant arrière comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même manière pour le côté droit.
(e) Faire glisser et déposer le sous-ensemble de store, comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT
REMARQUE:
Ne pas démonter le sous-ensemble de câble d'entraînement de toit ouvrant sauf en cas de remplacement.
(a) A l'aide d'un tournevis, libérer les 2 griffes, comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
- | - |
|
|
Déposer dans ce sens |
- | - |
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(b) Faire glisser et déposer la gouttière arrière de toit comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
(c) Rabattre le sous-ensemble de panneau déflecteur d'air de toit.
 |
Position de maintien |
(d) A l'aide d'un tournevis, faire glisser le câble d'entraînement de toit ouvrant gauche comme indiqué sur le schéma pour le déposer.
|
*a | Ruban adhésif de protection |
|
|
Position d'appui |
|
|
Déposer dans ce sens |
CONSEIL:
- Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
- Procéder de la même manière pour le côté droit.
