Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag arrière, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
| Débrancher le câble de la borne négative de la batterie auxiliaire |
Mémoriser l'angle mort de braquage | Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sonar de détection de distance intelligent | |||
|
Système de guidage au stationnement perfectionné simple | |||
|
Système de sécurité préventive | |||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE
pour côté gauche: Cliquer ici
pour côté droit: Cliquer ici
4. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
5. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
6. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE DROIT (pour côté droit)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
CONSEIL:
Débrancher le bourrelet d'habillage d'ouverture de porte arrière de manière à pouvoir déposer le garnissage latéral de siège arrière.
8. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE
Cliquer ici
9. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE
Cliquer ici
10. DEPOSER LE CAPTEUR D'AIRBAG ARRIERE
(a) S'assurer que le contacteur d'alimentation est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
(c) Débrancher le connecteur du capteur d'airbag arrière.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

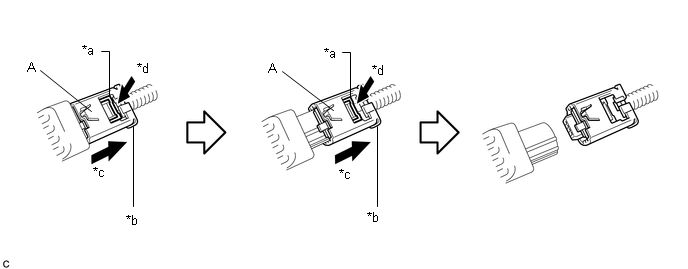

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
|
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
|
*c | Faire coulisser |
*d | Enfoncer |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
| (d) Déposer le boulon et libérer la griffe pour déposer le capteur d'airbag arrière. |
|
(e) S'assurer que la position du verrouillage de boîtier blanc est identique à celle indiquée sur le schéma.
|
*a | Correct(e) | *b |
Incorrect(e) |
