Manuel de réparation de la Toyota Prius 2018: Bouchon De Reservoir A Carburant

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / 2zr-fxe Dispositif Antipollution / Bouchon De Reservoir A Carburant

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE BOUCHON DE RESERVOIR A CARBURANT

(a) Vérifier visuellement que l'ensemble de bouchon de réservoir à carburant et le joint d'étanchéité ne sont pas déformés ou endommagés.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bouchon de réservoir à carburant.

*a

Joint d'étanchéité

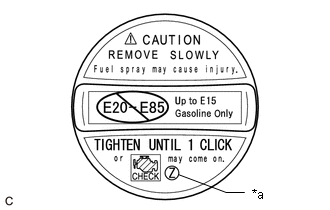

(b) Vérifier que le repère ID Z est imprimé sur l'ensemble de bouchon de réservoir à carburant.

ATTENTION:

Veiller à utiliser un ensemble de bouchon de réservoir à carburant portant le même repère ID, ou un dysfonctionnement risque de se produire dans le système de carburant.

*a

Sigle ID
