Manuel de réparation de la Toyota Prius 2018: Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE POMPE DE DETECTION DE FUITE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de pompe de détection de fuite est nécessaire.

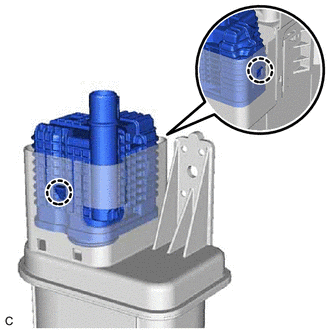

| (a) Engager les 2 griffes pour poser un nouveau sous-ensemble de pompe de détection de fuite sur le sous-ensemble de réservoir à charbon actif. REMARQUE:
|
|
2. REPOSER L'ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE DE RESERVOIR A CHARBON ACTIF)

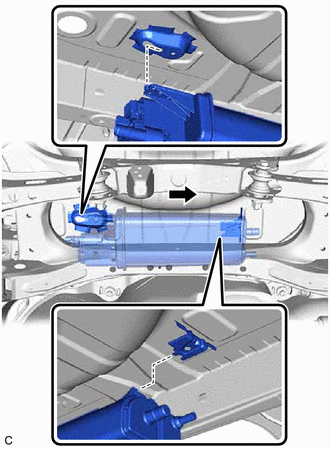

| (a) Reposer l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif) sur la caisse du véhicule, comme indiqué sur le schéma. |
|
(b) Reposer le boulon.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
(c) Brancher la durite de canalisation de purge sur l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif) et faire glisser l'agrafe pour la fixer.
(d) Pousser la durite de ventilation de réservoir à carburant sur l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif) et enfoncer le dispositif de retenue pour engager les griffes de verrouillage.
REMARQUE:
- S'assurer de l'absence de rayures ou de corps étrangers autour des pièces de branchement du raccord de tuyau et du tuyau (absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif)) avant de commencer ce travail.
- Après avoir branché la durite de ventilation de réservoir à carburant, s'assurer que celle-ci est correctement branchée en tirant sur le raccord de tuyau.
|
*a | Dispositif de retenue |
|
Enfoncer |
(e) Brancher le connecteur du sous-ensemble de pompe de détection de fuite.
(f) Enfoncer le sous-ensemble de durite de ventilation de réservoir à carburant sur le tuyau (sous-ensemble de pompe de détection de fuite) jusqu'à ce que le sous-ensemble de durite de ventilation de réservoir à carburant émette un déclic.
REMARQUE:
- S'assurer de l'absence de rayures ou de corps étrangers autour des pièces de branchement du raccord de tuyau et du tuyau (sous-ensemble de pompe de détection de fuite) avant de commencer ce travail.
- Après avoir branché le sous-ensemble de durite de ventilation de réservoir à carburant, s'assurer que le sous-ensemble de durite de ventilation de réservoir à carburant est correctement raccordé en tirant légèrement sur le raccord de tuyau.
3. REPOSER LE SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1
(a) Reposer le support de barre stabilisatrice arrière n° 1 sur la carrosserie du véhicule à l'aide des 4 boulons.
Torque:
78 N·m {795 kgf·cm, 58 ft·lbf}
4. REPOSER LE CACHE GAUCHE DE LONGERON DE PLANCHER ARRIERE
Cliquer ici
5. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE PLANCHER N° 1
Cliquer ici
6. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE
Cliquer ici
7. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
Cliquer ici
