Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR ARRIERE GAUCHE
Cliquer ici
2. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour moteur)
Cliquer ici
3. DEPOSER LE CACHE D'OUVERTURE DE SUPPORT DU RADIATEUR
Cliquer ici
4. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 2
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE COUVERCLE D'EPURATEUR D'AIR
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici
8. DEPOSER LE SUPPORT D'EPURATEUR D'AIR
Cliquer ici
9. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 1
Cliquer ici
10. DEPOSER LA JAUGE DE NIVEAU D'HUILE MOTEUR
(a) Déposer la jauge de niveau d'huile moteur du guide de jauge de niveau d'huile moteur.
11. DEPOSER LE GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR
| (a) Libérer l'attache pour détacher le câble de moteur du guide de jauge de niveau d'huile moteur. |
|
(b) Déposer le boulon et le guide de jauge de niveau d'huile moteur du sous-ensemble de bloc-cylindres et du sous-ensemble de carter d'huile.
(c) Déposer le joint torique de guide de jauge de niveau d'huile moteur du guide de jauge de niveau d'huile moteur.
12. DEPOSER LE SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT

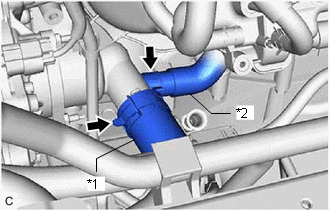

| (a) Faire coulisser les 2 agrafes et débrancher la durite de radiateur n° 2 et la durite de dérivation d'eau n° 3 du sous-ensemble d'entrée d'eau avec thermostat. REMARQUE:
CONSEIL: Lors du débranchement de la durite de dérivation d'eau n° 3, faire glisser l'agrafe, faire tourner la durite et l'extraire tout droit du tuyau en tirant dessus. |
|
(b) Type A:
| (1) Déposer les 2 écrous, le boulon et le sous-ensemble d'entrée d'eau avec thermostat. |
|
| (2) Déposer le joint d'étanchéité du sous-ensemble d'entrée d'eau avec thermostat. |
|
(c) Type B:
| (1) Enlever les 3 écrous et le sous-ensemble d'entrée d'eau avec thermostat. |
|
| (2) Déposer le joint d'étanchéité du sous-ensemble d'entrée d'eau avec thermostat. |
|
