DESCRIPTION DU SYSTEME

GENERALITES

(a) Les capteurs d'accélération et de pression utilisés pour le système d'airbag sont reposés sur différentes pièces du véhicule et calculent le taux d'accélération et de pression de chaque pièce pendant une collision.

(b) En fonction de la situation, l'ensemble d'ECU d'airbag transmet un signal de déploiement aux pièces SRS en fonction de l'information de chaque capteur.

CONDITION DE DEPLOIEMENT

(a) COLLISION FRONTALE

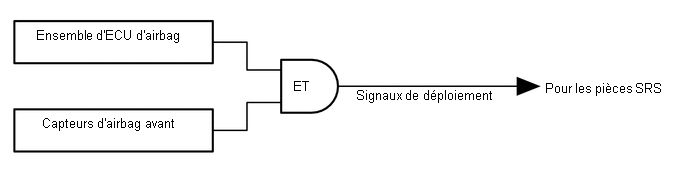

(1) Les signaux lors d'une collision frontale sont produits en fonction des informations reçues de l'ensemble d'ECU d'airbag et des capteurs d'airbag avant.

CONSEIL:

En cas de collision frontale, le signal de déploiement SRS pourrait être émis après avoir reçu un signal d'activation transmis par le capteur d'accélération intégré à l'ensemble d'ECU d'airbag, même en l'absence d'un signal des capteurs d'airbag avant.

(2) Les signaux lors d'une collision frontale sont utilisés pour déployer les pièces SRS.

Pièce SRS		Evaluation du déploiement de prétensionneur		Evaluation du déploiement de prétensionneur et d'airbag
Pièce SRS		LHD	RHD	LHD	RHD
Ensemble de bouton d'avertisseur sonore	Déclencheur côté conducteur	X	X	○	○
Ensemble de bouton d'avertisseur sonore	2ème niveau du déclencheur côté conducteur	X	X	○*2	○*2
Ensemble d'airbag de tableau de bord côté passager	Déclencheur latéral côté passager avant	X	X	○*1	○*1
Ensemble d'airbag de tableau de bord côté passager	2ème niveau de déclencheur côté passager avant	X	X	○*1	○*1
Ensemble d'airbag inférieur de tableau de bord n° 1		X	X	○	○
Ensemble d'airbag d'assise de siège avant droit		X	-	○13	-
ensemble d'airbag du siège avant gauche		X	X	○	○
Ensemble d'airbag du siège avant droit		X	X	○	○
Ensemble d'airbag rideau gauche		X	X	○	○
Ensemble d'airbag rideau droit		X	X	○	○
Ensemble de sangle extérieure de ceinture de sécurité avant gauche		○	○	○	○
Ensemble de sangle extérieure de ceinture de sécurité avant droite		○*1	○	○*1	○

○: Déployable
X: Non déployable
*1: Le déploiement dépend de la condition du siège de passager avant.
Cliquer ici
*2: Le déploiement de dépend de la condition de la ceinture de sécurité du conducteur et de la position du siège.
*3: Le déploiement dépend de la condition de la ceinture de sécurité côté passager avant.

(b) COLLISION LATERALE (cas de figure 1)

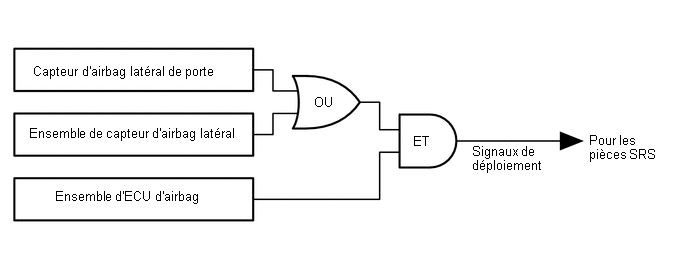

(1) Les signaux de collision latérale (cas de figure 1) sont produits en fonction des informations reçues de l'ensemble d'ECU d'airbag, du capteur d'airbag latéral de porte et de l'ensemble de capteur d'airbag latéral.

(2) En cas de collision latérale (séquence 1) les signaux sont utilisés pour déployer les pièces SRS.

Pièce SRS		Collision latérale détectée (séquence 1)
Pièce SRS		Collision latérale gauche	Collision latérale droite
Ensemble de bouton d'avertisseur sonore	Déclencheur côté conducteur	X	X
Ensemble de bouton d'avertisseur sonore	2ème niveau du déclencheur côté conducteur	X	X
Ensemble d'airbag de tableau de bord côté passager	Déclencheur latéral côté passager avant	X	X
Ensemble d'airbag de tableau de bord côté passager	2ème niveau de déclencheur côté passager avant	X	X
Ensemble d'airbag inférieur de tableau de bord n° 1		X	X
Ensemble d'airbag d'assise de siège avant droit		X	X
ensemble d'airbag du siège avant gauche		○	X
Ensemble d'airbag du siège avant droit		X	○
Ensemble d'airbag rideau gauche		○	X
Ensemble d'airbag rideau droit		X	○
Ensemble de sangle extérieure de ceinture de sécurité avant gauche		○	X
Ensemble de sangle extérieure de ceinture de sécurité avant droite		X	○

○: Déployable
X: Non déployable

(1) En cas de collision latérale (séquence 2) les signaux sont produits en fonction des informations provenant de l'ensemble d'ECU d'airbag et du capteur d'airbag arrière.

(2) En cas de collision latérale (séquence 2) les signaux sont utilisés pour déployer les pièces SRS.

Pièce SRS		Collision latérale détectée (séquence 2)
Pièce SRS		Collision latérale gauche	Collision latérale droite
Ensemble de bouton d'avertisseur sonore	Déclencheur côté conducteur	X	X
Ensemble de bouton d'avertisseur sonore	2ème niveau du déclencheur côté conducteur	X	X
Ensemble d'airbag de tableau de bord côté passager	Déclencheur latéral côté passager avant	X	X
Ensemble d'airbag de tableau de bord côté passager	2ème niveau de déclencheur côté passager avant	X	X
Ensemble d'airbag inférieur de tableau de bord n° 1		X	X
Ensemble d'airbag d'assise de siège avant droit		X	X
ensemble d'airbag du siège avant gauche		X	X
Ensemble d'airbag du siège avant droit		X	X
Ensemble d'airbag rideau gauche		○	X
Ensemble d'airbag rideau droit		X	○
Ensemble de sangle extérieure de ceinture de sécurité avant gauche		X	X
Ensemble de sangle extérieure de ceinture de sécurité avant droite		X	X

○: Déployable
X: Non déployable

(d) TONNEAU

(1) Un circuit pour détecter le tonneau du véhicule est intégré dans l'ensemble d'ECU d'airbag.

(2) Si les conditions pour le tonneau du véhicule sont remplies, l'ensemble d'ECU d'airbag déploie les pièces SRS.

Pièce SRS		Détection de tonneau
Ensemble de bouton d'avertisseur sonore	Déclencheur côté conducteur	X
Ensemble de bouton d'avertisseur sonore	2ème niveau du déclencheur côté conducteur	X
Ensemble d'airbag de tableau de bord côté passager	Déclencheur latéral côté passager avant	X
Ensemble d'airbag de tableau de bord côté passager	2ème niveau de déclencheur côté passager avant	X
Ensemble d'airbag inférieur de tableau de bord n° 1		X
Ensemble d'airbag d'assise de siège avant droit		X
ensemble d'airbag du siège avant gauche		X
Ensemble d'airbag du siège avant droit		X
Ensemble d'airbag rideau gauche		○
Ensemble d'airbag rideau droit		○
Ensemble de sangle extérieure de ceinture de sécurité avant gauche		○
Ensemble de sangle extérieure de ceinture de sécurité avant droite		○

○: Déployable
X: Non déployable
