Manuel de réparation de la Toyota Prius 2018: Message de perte de communication avec le module du capteur de batterie hybride/EV (U029A87)

DESCRIPTION

Le capteur de tension de batterie détecte les conditions de la batterie HV (tension, courant et température) et la fréquence du ventilateur de refroidissement de la batterie, et il envoie les signaux relevés vers l'ECU de commande de véhicule hybride via la communication sérielle. (L'ECU de commande de véhicule hybride n'envoie pas de signaux au capteur de tension de batterie.)

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	MIL	Avertissement indiqué
U029A87	Message de perte de communication avec le module du capteur de batterie hybride/EV	Erreur de communication sérielle entre l'ECU de commande de véhicule hybride et le capteur de tension de batterie: L'ECU de commande de véhicule hybride ne peut pas recevoir correctement les signaux en provenance du capteur de tension de batterie. (logique de détection à 1 cycle(s))	ECU de commande de véhicule hybride Capteur de tension de batterie Faisceau de câbles ou connecteur	S'active	Témoin principal S'active

DESCRIPTION DU CONTROLE

Si un dysfonctionnement dans la ligne de communication entre le capteur de tension de batterie et l'ECU de commande de véhicule hybride est détecté, l'ECU de commande de véhicule hybride allume le MIL et enregistre un DTC.

PROCEDURE DE CONTROLE

DTC correspondants	U029A (INF U029A87): Dysfonctionnement de communication de capteur de tension de batterie
Capteurs / Pièces constitutives requis	Principal: Capteur de tension de batterie Secondaire: Ligne de communication
Fréquence de fonctionnement	En permanence
Durée	Propriété intellectuelle de TMC
Fonctionnement MIL	Immédiatement
Séquence de fonctionnement	Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait si les DTC suivants ne sont pas enregistrés	Propriété intellectuelle de TMC
Les autres conditions sont la propriété intellectuelle de TMC	-

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Propriété intellectuelle de TMC

-

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

Capteur de tension de batterie

Le DTC U029A (INF U029A87) n'est pas détecté

PERIODE TEST DE CONFIRMATION

CONSEIL:

• Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en exécutant la procédure de vérification "All Readiness".

  Cliquer ici

• Au moment d'effacer les DTC permanents, se reporter à la procédure " EFFACER LES DTC PERMANENTS".

  Cliquer ici

1. Brancher le Techstream sur le DLC3.
2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
6. Lorsque le contacteur d'alimentation est en position ON (IG) et attendre au moins 2 minutes. [*1]

   CONSEIL:

   [*1]: Procédure d'estimation normale.

   La procédure d'estimation d'état normal est utilisée pour exécuter l'estimation de DTC et est également utilisée pour effacer les DTC permanents.

7. Sélectionner les menus suivants: Powertrain / Hybrid Control / Utility / All Readiness.
8. Vérifier le résultat de l'estimation de DTC.

   CONSEIL:

   • Si le résultat de l'estimation révèle NORMAL, le système est normal.
   • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
   • Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.

SCHEMA DE CABLAGE

Se reporter au schéma de câblage pour le DTC P0AFC00.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Avant de vérifier le système à haute tension, prendre des mesures de sécurité afin d'éviter les décharges électriques, en portant notamment des gants isolants et en déposant la poignée de prise d'entretien. Après avoir déposé la poignée de prise d'entretien, la mettre dans sa poche pour empêcher que d'autres mécaniciens ne la rebranchent accidentellement alors que le travail est en cours sur le système à haute tension.
• Après avoir déposé la poignée de prise d'entretien, attendre au moins 10 minutes avant de toucher tout connecteur ou borne à haute tension. Après un délai de 10 minutes, vérifier la tension des bornes au niveau du point de vérification sur l'ensemble d'inverseur avec convertisseur. La tension doit être de 0 V avant de commencer le travail.

  Cliquer ici

  CONSEIL:

  10 minutes minimum sont nécessaires pour que le condensateur à haute tension de l'ensemble d'inverseur avec convertisseur se décharge.

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCEDURE

1.	VERIFIER LE DTC EMIS (COMMANDE HYBRIDE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control / Trouble Codes.

(d) Vérifier et enregistrer les DTC du système HV et les données d'arrêt sur image. Vérifier les DTC.

Powertrain > Hybrid Control > Trouble Codes

Résultat:

Résultat	Passer au point
Seul le DTC "U029A87" est émis.	A
Les DTC autres que "U029A87" sont également émis.	B

(e) Mettre le contacteur d'alimentation en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

A

2.	VERIFIER LE CAPTEUR DE TENSION DE BATTERIE (TENSION IGCT)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer la conduite d'échappement de batterie hybride n° 1.

Cliquer ici

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Mettre le contacteur d'alimentation en position ON (IG).

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Branchement du tester Condition Condition spécifiée M35-1 (IGCT) - M35-5 (GND) Contacteur d'alimentation en position ON (IG) 11 à 14 V REMARQUE: Le fait de mettre le contacteur d'alimentation en position ON (IG) avec la poignée de connecteur de service débranchée entraîne l'enregistrement d'autres DTC. Effacer les DTC après avoir procédé à cette vérification. CONSEIL: Vérifier les éléments suivants même si la tension mesurée est conforme aux spécifications car il peut y avoir un dysfonctionnement intermittent dans le circuit d'alimentation électrique du capteur de tension de batterie: Condition de pose de(des) fusible(s) (avant la dépose de(s) fusible(s)) (circuit IGCT) Condition de fusible (avant et après la dépose de(s) fusible(s)) (circuit IGCT) Condition de branchement des connecteurs (circuit IGCT) Condition du faisceau de câbles (circuit IGCT) Condition du faisceau de câbles (circuit GND)

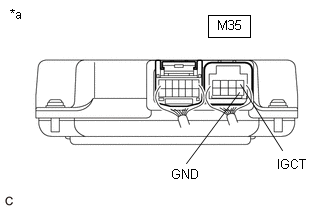

*a Pièce constitutive avec faisceau de câbles branché (capteur de tension de batterie)

(f) Mettre le contacteur d'alimentation en position OFF.

(g) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(h) Reposer la conduite d'échappement de batterie hybride n° 1.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE DE CAPTEUR DE TENSION DE BATTERIE)

OK

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE VEHICULE HYBRIDE - CAPTEUR DE TENSION DE BATTERIE)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Débrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

REMARQUE:

• Avant de débrancher le connecteur, s'assurer qu'il n'est pas desserré ou débranché.
• S'assurer que chaque connecteur entre l'ECU de commande de véhicule hybride et le capteur de tension de batterie n'est pas desserré ou débranché.

(c) Déposer la conduite d'échappement de batterie hybride n° 1.

Cliquer ici

(d) Débrancher le connecteur M35 de capteur de tension de batterie.

REMARQUE:

• Avant de débrancher le connecteur, s'assurer qu'il n'est pas desserré ou débranché.
• Vérifier si les bornes du connecteur présentent des déformations et de la corrosion.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée F2-41 (BTH+) - M35-2 (BTH+) Contacteur d'alimentation en position OFF En dessous de 1 Ω F2-42 (BTH-) - M35-3 (BTH-) Contacteur d'alimentation en position OFF En dessous de 1 Ω M35-2 (BTH+) - Masse de carrosserie et autres bornes Contacteur d'alimentation en position OFF 10 kΩ minimum M35-3 (BTH-) - Masse de carrosserie et autres bornes Contacteur d'alimentation en position OFF 10 kΩ minimum REMARQUE: S'assurer que tous les connecteurs entre le capteur de tension de batterie et l'ECU de commande de véhicule hybride ne sont pas desserrés ou débranchés et que leurs bornes ne sont pas déformées ou corrodées.

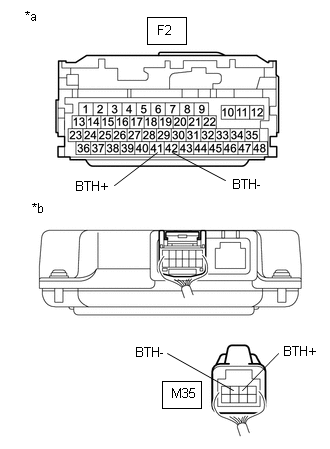

*a Vue avant du connecteur côté faisceau de câbles (vers l'ECU de commande de véhicule hybride) *b Vue arrière du connecteur de faisceau de câbles (vers le capteur de tension de batterie)

(f) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(g) Mettre le contacteur d'alimentation en position ON (IG).

(h) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester	Condition	Condition spécifiée
F2-41 (BTH+) - Masse de carrosserie	Contacteur d'alimentation en position ON (IG)	En dessous de 1 V
F2-42 (BTH-) - Masse de carrosserie	Contacteur d'alimentation en position ON (IG)	En dessous de 1 V

REMARQUE:

• Le fait de mettre le contacteur d'alimentation en position ON (IG) avec la poignée de connecteur de service débranchée entraîne l'enregistrement d'autres DTC. Effacer les DTC après avoir procédé à cette vérification.
• Si le contacteur d'alimentation est mis en position ON (IG) alors que les connecteur sont débranchés, d'autres DTC seront enregistrés. Veiller à effacer les DTC après la vérification.

(i) Mettre le contacteur d'alimentation en position OFF.

(j) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(k) Rebrancher le connecteur M35 de capteur de tension de batterie.

(l) Reposer la conduite d'échappement de batterie hybride n° 1.

(m) Rebrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.	VERIFIER L'ECU DE COMMANDE DE VEHICULE HYBRIDE

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer la conduite d'échappement de batterie hybride n° 1.

Cliquer ici

(c) Débrancher le connecteur M35 de capteur de tension de batterie.

REMARQUE:

Avant de débrancher le connecteur, s'assurer qu'il n'est pas desserré ou débranché.

(d) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(e) Mettre le contacteur d'alimentation en position ON (IG).

(f) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Branchement du tester Condition Condition spécifiée M35-2 (BTH+) - M35-5 (GND) Contacteur d'alimentation en position ON (IG) 2,3 à 2,7 V M35-3 (BTH-) - M35-5 (GND) Contacteur d'alimentation en position ON (IG) 2,3 à 2,7 V REMARQUE: Le fait de mettre le contacteur d'alimentation en position ON (IG) avec la poignée de connecteur de service débranchée entraîne l'enregistrement d'autres DTC. Effacer les DTC après avoir procédé à cette vérification. Si le contacteur d'alimentation est mis en position ON (IG) alors que les connecteur sont débranchés, d'autres DTC seront enregistrés. Veiller à effacer les DTC après la vérification.

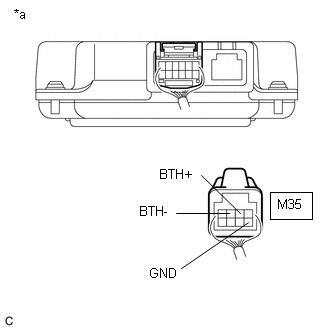

*a Vue arrière du connecteur de faisceau de câbles (vers le capteur de tension de batterie)

(g) Mettre le contacteur d'alimentation en position OFF.

(h) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(i) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
M35-2 (BTH+) - M35-3 (BTH-)	Contacteur d'alimentation en position OFF	4,4 à 5,4 kΩ

CONSEIL:

La résistance sera de 2,0 kΩ maximum s'il y a un court-circuit interne dans l'ECU de commande de véhicule hybride.

(j) Rebrancher le connecteur M35 de capteur de tension de batterie.

(k) Reposer la conduite d'échappement de batterie hybride n° 1.

OK

REMPLACER LE CAPTEUR DE TENSION DE BATTERIE

INCORRECT

REMPLACER L'ECU DE COMMANDE DE VEHICULE HYBRIDE
