Manuel de réparation de la Toyota Prius 2018: Panne intermittente dans le circuit du module de commande de générateur (P0A1B1F)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande De Batterie / Hybride / Systeme De Commande De Groupe Convertisseur (pour Batterie Hybride En Nickel) / Panne intermittente dans le circuit du module de commande de générateur (P0A1B1F)

DESCRIPTION

Si l'ECU de commande de groupe convertisseur, intégrée dans l'ensemble d'inverseur avec convertisseur, est réinitialisée à cause d'un problème de source d'alimentation électrique dans l'inverseur, l'ECU de commande de groupe convertisseur enregistre ce DTC.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Avertissement indiqué

P0A1B1F

Panne intermittente dans le circuit du module de commande de générateur

Erreur dans le signal de réinitialisation provenant du IC de source d'alimentation électrique de l'ensemble d'inverseur:

Si la tension d'alimentation électrique interne chute en dessous de la tension de fonctionnement CPU normale ou le ROM/RAM présente un dysfonctionnement, l'IC de source d'alimentation électrique réinitialise l'ECU MG et enregistre ce DTC.

(logique de détection à 1 cycle(s))
  • Faisceau de câbles ou connecteur
  • Ensemble d'inverseur avec convertisseur

S'active

Témoin principal

S'active

DESCRIPTION DU CONTROLE

L'ECU de commande de groupe convertisseur contrôle le fonctionnement interne, allume le MIL et enregistre un DTC s'il détecte un dysfonctionnement.

PROCEDURE DE CONTROLE

DTC correspondants

P0A1B (INF P0A1B1F): Module de commande "A" du moteur d'entraînement

Capteurs / Pièces constitutives requis

ECU de commande de générateur de moteur électrique

Fréquence de fonctionnement

En permanence

Durée

Propriété intellectuelle de TMC

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait si les DTC suivants ne sont pas enregistrés

Propriété intellectuelle de TMC

Les autres conditions sont la propriété intellectuelle de TMC

-

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Propriété intellectuelle de TMC

-

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

ECU de commande de générateur de moteur électrique

Le DTC P0A1B (INF P0A1B1F) n'est pas détecté

PERIODE TEST DE CONFIRMATION

CONSEIL:

  • Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en exécutant la procédure de vérification "All Readiness".

    Cliquer ici

  • Au moment d'effacer les DTC permanents, se reporter à la procédure " EFFACER LES DTC PERMANENTS".

    Cliquer ici

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  6. Lorsque le contacteur d'alimentation est en position ON (IG) et attendre au moins 15 secondes. [*1]

    CONSEIL:

    [*1]: Procédure d'estimation normale.

    La procédure d'estimation d'état normal est utilisée pour exécuter l'estimation de DTC et est également utilisée pour effacer les DTC permanents.

  7. Sélectionner les menus suivants: Powertrain / Motor Generator / Utility / All Readiness.
  8. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

  • Avant de vérifier le système à haute tension ou de débrancher le connecteur basse tension de l'ensemble d'inverseur avec convertisseur, il convient de prendre des mesures de précaution telles que porter des gants isolants et déposer la poignée de prise d'entretien afin d'éviter tout choc électrique. Après avoir déposé la poignée de prise d'entretien, la mettre dans sa poche pour empêcher que d'autres mécaniciens ne la rebranchent accidentellement alors que le travail est en cours sur le système à haute tension.
  • Après avoir déposé la poignée de prise d'entretien, attendre au moins 10 minutes avant de toucher tout connecteur ou borne à haute tension. Après un délai de 10 minutes, vérifier la tension des bornes au niveau du point de vérification sur l'ensemble d'inverseur avec convertisseur. La tension doit être de 0 V avant de commencer le travail.

    Cliquer ici

    CONSEIL:

    10 minutes minimum sont nécessaires pour que le condensateur à haute tension de l'ensemble d'inverseur avec convertisseur se décharge.

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control and Motor Generator / Trouble Codes.

(d) Vérifier les DTC.

Powertrain > Hybrid Control > Trouble Codes Powertrain > Motor Generator > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P0A1B1F est émis.

A

Les DTC du système de commande hybride dans les tableaux ci-dessous sont émis.

B

Des DTC du système de commande de groupe convertisseur dans les tableaux ci-dessous sont émis.

C

Contenu du dysfonctionnement

Système

DTC correspondant

Dysfonctionnement de la communication

Système de commande de générateur de moteur électrique

P312487

Message de perte de communication entre le moteur d'entraînement "A" et l'ECU HV

Système de commande hydride

P312387

Message de perte de communication

U011087

Message de perte de communication avec le module de commande du moteur d'entraînement "A"

(e) Mettre le contacteur d'alimentation en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

C

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR)

A

2.

VERIFIER LA CONDITION DE BRANCHEMENT DES CONNECTEURS (CONNECTEUR D'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR)

Cliquer ici

Résultat:

Résultat

Passer au point

OK

A

NG (le connecteur n'est pas branché correctement).

B

NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur).

C
B

BRANCHER CORRECTEMENT
C

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
A

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR - RELAIS IGCT)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Débrancher le connecteur C33 de l'ensemble d'inverseur avec convertisseur.

(c) Retirer le relais IGCT du bloc de relais de compartiment moteur n° 1 et de l'ensemble de bloc de jonction n° 1.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

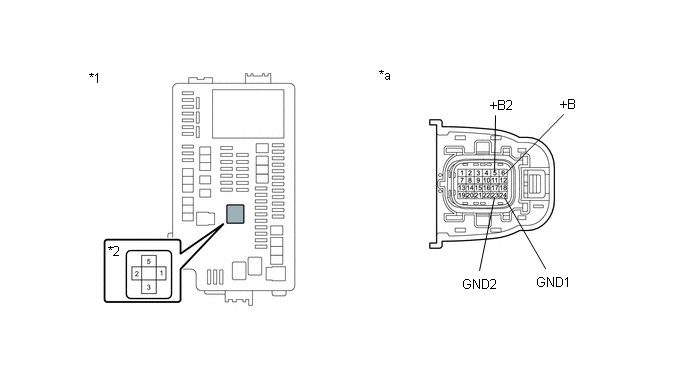

*1

Bloc de relais de compartiment moteur n° 1 et ensemble de bloc de jonction n° 1

*2

Relais IGCT

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'inverseur avec convertisseur)

-

-

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

C33-6 (+B) - 5 (relais IGCT)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

C33-5 (+B2) - 5 (relais IGCT)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

C33-24 (GND1) - Masse de carrosserie

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

C33-23 (GND2) - Masse de carrosserie

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

(e) Reposer le relais IGCT.

(f) Rebrancher le connecteur C33 de l'ensemble d'inverseur avec convertisseur.

OK

SE REPORTER A LA SECTION REMPLACER LES PIECES DE L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
