Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
![](/images/books/1998/A371652C08.png)
*1 | CACHE D'ORIFICE DE VISITE DE BATTERIE |
*2 | POIGNEE DE PRISE D'ENTRETIEN |
SCHEMA
![](/images/books/1998/C344920C09.png)
*1 | RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE |
*2 | JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
*3 | SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
*4 | PLAQUE DE PROTECTION ETANCHE GAUCHE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
SCHEMA
![](/images/books/1998/A376333C04.png)
*1 | CABLE DU MOTEUR |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*3 | ENSEMBLE DE CACHE DU CONNECTEUR |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
SCHEMA
![](/images/books/1998/A376704C02.png)

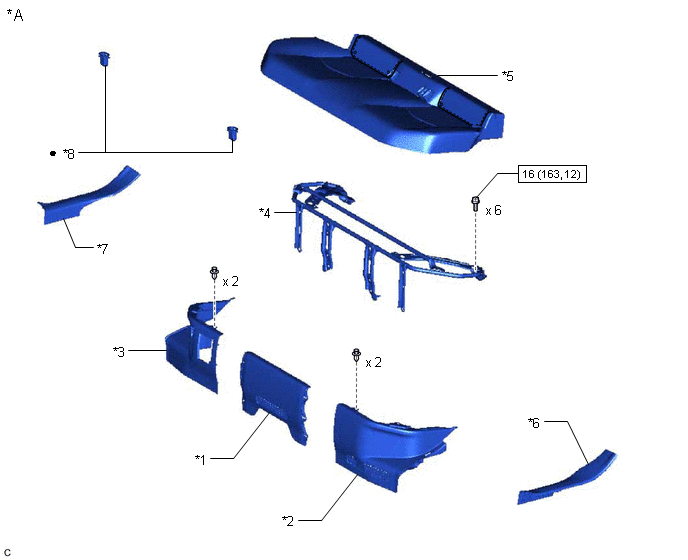

*A | pour BATTERIE HYBRIDE EN NICKEL |
- | - |
*1 | SABOT DE PROTECTION ARRIERE |
*2 | CACHE LATERAL INFERIEUR ARRIERE GAUCHE |
*3 | CACHE LATERAL INFERIEUR ARRIERE DROIT |
*4 | SOUS-ENSEMBLE DE PIED D'ASSISE DE SIEGE ARRIERE |
*5 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*6 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
*8 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
![](/images/books/1998/A376705C02.png)
*A | pour BATTERIE AU LITHIUM |
- | - |
*1 | SABOT DE PROTECTION ARRIERE |
*2 | CACHE LATERAL INFERIEUR ARRIERE GAUCHE |
*3 | CACHE LATERAL INFERIEUR ARRIERE DROIT |
*4 | SOUS-ENSEMBLE DE PIED D'ASSISE DE SIEGE ARRIERE |
*5 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*6 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
*8 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
![](/images/books/1998/A371680C02.png)
*1 | CACHE DE PLANCHER AVANT DROIT |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE PLANCHER N° 1 |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
![](/images/books/1998/A371695C02.png)
*A | pour BATTERIE HYBRIDE EN NICKEL |
*B | pour BATTERIE AU LITHIUM |
*1 | CABLE DE PLANCHER HV |
*2 | PANNEAU DE COUVERCLE DE BATTERIE HV N° 1 DROIT |
*3 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*4 | GACHE DE VERROUILLAGE DE COUVERCLE DE BATTERIE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
- | - |
