Manuel de réparation de la Toyota Prius 2018: Signal de capteur de position d'arbre à cames "A", banc 1 ou de capteur simple bloqué dans le plage (P03402A,P034031)
DESCRIPTION
Se reporter au DTC P034011.
Cliquer ici
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P03402A | Signal de capteur de position d'arbre à cames "A", banc 1 ou de capteur simple bloqué dans le plage |
Aucun signal du capteur de position d'arbre à cames n'est reçu par l'ECM pendant que le moteur est lancé (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
P034031 |
Absence de signal de capteur de position d'arbre à cames "A" banc 1 ou de capteur simple |
Le signal du capteur de position d'arbre à cames n'est pas reçu, mais un signal du capteur de position de vilebrequin normal est reçu alors que le moteur tourne à 600 tr/min minimum (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
Référence: Vérification à l'aide d'un oscilloscope.
Cliquer ici
DESCRIPTION DU CONTROLE
Si aucun signal d'impulsion n'est transmis par le capteur de position d'arbre à cames alors que l'arbre à cames tourne, ou si les rotations de l'arbre à cames et du vilebrequin ne sont pas synchronisées, l'ECM considère qu'il y a un dysfonctionnement du capteur.
PROCEDURE DE CONTROLE
DTC correspondants | P0340: Vérification de l'émission d'impulsions du capteur de position d'arbre à cames |
Capteurs/Pièces constitutives (principaux) requis |
Capteur de position d'arbre à cames |
Capteurs/Pièces constitutives (correspondants) requis |
Capteur de position de vilebrequin |
Fréquence de fonctionnement | En permanence |
Durée | 2 fois: Cas 1 5 secondes:Cas 2 |
Fonctionnement MIL | Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Tous
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Les deux conditions suivantes sont remplies |
- |
Contacteur d'alimentation |
ON (IG) |
Démarreur |
Après calage de OFF à ON |
Toutes les conditions suivantes sont remplies |
- |
Tension de la batterie auxiliaire |
8 V minimum |
Contacteur d'alimentation |
ON (IG) |
Tension du capteur de position d'arbre à cames |
0,3 Ã 4,7 V |
Régime moteur |
600 tr/min minimum |
Vérification du module de commande hybride |
Le moteur tourne |
Perte de la communication avec le module de commande hybride (U0293) |
Aucune détection |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Signal du capteur de position d'arbre à cames |
Aucun signal |
PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici
- Faire démarrer le moteur.
- Laisser le moteur tourner au ralenti pendant 10 secondes minimum [A].
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [B].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P03402A ou P034031.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [A] et [B].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
SCHEMA DE CABLAGE
Se reporter au DTC P034011.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- L'historique de commande de véhicule peut être enregistré dans l'ECU de
commande de véhicule hybride si le moteur est défectueux. Certaines
informations relatives au fonctionnement du véhicule sont enregistrées
lorsque l'historique de commande de véhicule est enregistré. La lecture
des conditions du véhicule enregistrées dans les données d'arrêt sur
image et dans l'historique de commande de véhicule peut être utile pour
la recherche de pannes.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
(Sélectionner Powertrain dans Health Check et vérifier les données d'horodateur.)
Cliquer ici
- Si un élément d'historique de commande de véhicule "Engine Malfunction" a
été enregistré dans l'ECU de commande de véhicule hybride, s'assurer
d'effacer. Cependant, si tous les éléments de l'historique de commande
de véhicule sont effacés en même temps, si l'un des éléments de
l'historique de commande de véhicule autre que "Engine Malfunction" est
enregistré, veiller à bien effectuer une recherche de pannes pour ces
DTC avant de procéder à la suppression de l'historique de commande de
véhicule.
- pour batterie au nickel-métal-hydrure: Cliquer ici
- pour batterie lithium-ion: Cliquer ici
CONSEIL:
- Si aucun problème n'est identifié au cours de cette procédure de diagnostic de pannes, il se peut qu'il y ait un problème mécanique avec le moteur.
- Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR |

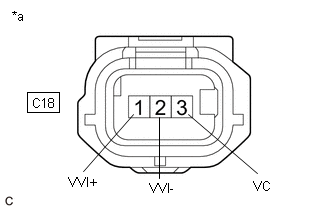

*a | Vue avant du connecteur côté faisceau de câbles (vers le capteur de position d'arbre à cames) |
CONSEIL:
S'assurer que le connecteur est correctement branché. Si ce n'est pas le cas, le brancher correctement et vérifier si d'autres DTC sont émis.
(a) Débrancher le connecteur de capteur de position d'arbre à cames.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
C18-3 (VC) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
4,5 Ã 5,5 V |
C18-1 (VVI+) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
3,0 Ã 5,0 V |
(d) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
C18-3 (VC) - C18-1 (VVI+) |
Contacteur d'alimentation en position OFF |
1,425 à 1,575 kΩ |
C18-2 (VVI-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT |
PASSER AU POINT 4 |
|

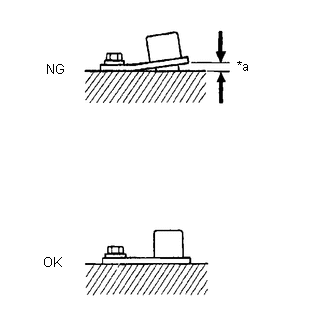

2. | VERIFIER LA POSE DU CAPTEUR (CAPTEUR DE POSITION D'ARBRE A CAMES) |
*a | Jeu |
(a) Vérifier la condition de pose du capteur de position d'arbre à cames.
OK:
Le capteur de position d'arbre à cames est correctement posé.
INCORRECT |
REPOSER CORRECTEMENT LE CAPTEUR DE POSITION D'ARBRE A CAMES |
|
3. | VERIFIER L'ARBRE A CAMES D'ADMISSION (ROTOR DE SYNCHRONISATION) |
(a) Vérifier le rotor de synchronisation de l'arbre à cames d'admission.
OK:
Le rotor de synchronisation d'arbre à cames n'est ni fissuré, ni déformé.
CONSEIL:
Effectuer la procédure de "vérification après réparation" après avoir remplacé l'arbre à cames d'admission.
Cliquer ici
OK |
REMPLACER LE CAPTEUR DE POSITION D'ARBRE A CAMES |
INCORRECT |
REMPLACER L'ARBRE A CAMES D'ADMISSION |
4. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE POSITION D'ARBRE A CAMES - ECM) |
(a) Débrancher le connecteur de capteur de position d'arbre à cames.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
C18-1 (VVI+) - C31-82 (VV1+) |
En permanence | En dessous de 1 Ω |
C18-2 (VVI-) - C31-115 (VV1-) |
En permanence | En dessous de 1 Ω |
C18-3 (VC) - C31-116 (VCV1) |
En permanence | En dessous de 1 Ω |
C18-1 (VVI+) ou C31-82 (VV1+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C18-2 (VVI-) ou C31-115 (VV1-) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C18-3 (VC) ou C31-116 (VCV1) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
OK |
REMPLACER L'ECM |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
