Manuel de réparation de la Toyota Prius 2018: Court-circuit à la batterie dans le circuit de commande de chauffage HO2S banc 1 capteur 1 (P003012,P003013,P101A9E)
DESCRIPTION
Se reporter au DTC P21951D.
Cliquer ici
CONSEIL:
- Même si les intitulés des DTC se rapportent au capteur d'oxygène, ces DTC concernent le capteur de rapport air/carburant.
- Lorsque l'un de ces DTC est enregistré, l'ECM passe en mode de sécurité. En mode de sécurité, l'ECM coupe le réchauffeur de capteur de rapport air/carburant. Le mode de sécurité reste actif jusqu'à ce que le contacteur d'alimentation soit mis en position OFF.

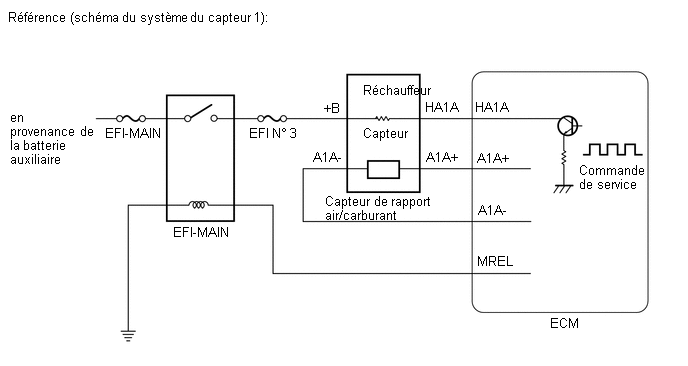

- L'ECM règle le courant qui traverse le réchauffeur à l'aide d'un circuit
de commande à modulation d'ampleur d'impulsion. Le circuit du
réchauffeur du capteur de rapport air/carburant utilise un relais sur le
côté +B du circuit.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P003012 | Court-circuit à la batterie dans le circuit de commande de chauffage HO2S banc 1 capteur 1 |
Le courant du réchauffeur de capteur de rapport air/carburant est supérieur ou égal à la valeur spécifiée alors que le réchauffeur est activé (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
P003013 |
Coupure dans le circuit de commande de chauffage HO2S banc 1 capteur 1 |
Le courant du réchauffeur de capteur de rapport air/carburant est inférieur à la valeur spécifiée alors que le réchauffeur est activé (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
P101A9E |
Performance de réchauffeur de capteur A/F banc 1 capteur 1 bloqué en position ON |
Le courant de réchauffeur de capteur de rapport air/carburant est supérieur à la valeur spécifiée lorsque le réchauffeur ne fonctionne pas (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
DESCRIPTION DU CONTROLE
L'ECM utilise les informations du capteur de rapport air/carburant pour réguler le rapport air/carburant et le maintenir proche du rapport air/carburant stœchiométrique. Cela optimise la capacité du catalyseur à trois voies à épurer les gaz d'échappement.
Le capteur de rapport air/carburant détecte les niveaux d'oxygène dans les gaz d'échappement et transmet l'information à l'ECM. La surface intérieure de l'élément sensitif du capteur est exposée à l'air extérieur. La surface extérieure de l'élément sensitif est exposée aux gaz d'échappement. L'élément sensitif est réalisé en zircone, recouvert d'une couche de platine et comprend un réchauffeur intégré.
L'élément en zircone génère une faible tension lorsqu'il existe une différence importante entre la concentration en oxygène des gaz d'échappement et celle de l'air extérieur. Le revêtement en platine amplifie cette génération de tension.
Le capteur de rapport air/carburant est plus efficace lorsqu'elle est chauffée. Si la température des gaz d'échappement est basse, le capteur ne peut pas générer de tension utile sans chaleur supplémentaire. L'ECM règle le chauffage supplémentaire à l'aide d'une approche de cycle de service pour réguler le courant moyen dans l'élément de réchauffeur du capteur. Si le courant du réchauffeur est en dehors de la plage normale, le signal transmis par le capteur de rapport air/carburant devient inexact. Par conséquent, l'ECM ne peut pas réguler correctement le rapport air/carburant.
Lorsque le courant du réchauffeur de capteur de rapport air/carburant est en dehors de la plage de fonctionnement normale, l'ECM interprète cela comme un dysfonctionnement du réchauffeur de capteur et émet un DTC.
PROCEDURE DE CONTROLE
DTC correspondants | P0031: Vérification de plage de fonctionnement de réchauffeur de capteur de rapport air/carburant (capteur 1) (courant faible) P0032: Vérification de plage de fonctionnement de réchauffeur de capteur de rapport air/carburant (capteur 1) (courant fort) P101D: Performance de réchauffeur de capteur de rapport air/carburant (capteur 1) |
Capteurs/Pièces constitutives (principaux) requis |
Réchauffeur de capteur de rapport air/carburant (capteur 1) |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
1 seconde: P101D 10 secondes: P0031 10,24 secondes: P0032 |
Fonctionnement MIL | Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Tous
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies | - |
Tension de la batterie auxiliaire | 10,5 V minimum |
Temps écoulé depuis la mise sur ON du réchauffeur | 5 secondes minimum |
Commande active de désactivation du réchauffeur | Pas en fonctionnement |
Commande active d'activation du réchauffeur | Pas en fonctionnement |
Dysfonctionnement de la performance du réchauffeur du capteur de rapport air/carburant (P101D) |
Aucune détection |
Cycle de service de sortie |
30 % minimum |
Toutes les conditions suivantes sont remplies | - |
Tension de la batterie auxiliaire | 10,5 V minimum |
Temps écoulé depuis la mise sur ON du réchauffeur | 5 secondes minimum |
Cycle de service de sortie | Au-dessus de 0 % |
Commande active de désactivation du réchauffeur | Pas en fonctionnement |
Commande active d'activation du réchauffeur | Pas en fonctionnement |
Toutes les conditions suivantes sont remplies |
- |
Tension de la batterie auxiliaire |
10,5 V minimum |
Dysfonctionnement basse tension dans le niveau du réchauffeur du capteur de rapport air/carburant (P0031) |
Aucune détection |
Cycle de service de sortie |
En dessous de 60 % |
Commande active de désactivation du réchauffeur |
Pas en fonctionnement |
Commande active d'activation du réchauffeur |
Pas en fonctionnement |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
P0031
Courant d'activation du réchauffeur | En dessous de 0,8 A |
Les deux conditions suivantes sont remplies | - |
Sortie de commande au chauffage | ON |
Courant du chauffage détecté par l'IC de contrôle de chauffage |
14 A minimum |
Les deux conditions suivantes sont remplies | - |
Courant du chauffage détecté par l'IC de contrôle de chauffage |
14 A minimum |
Courant de réchauffeur en position OFF |
Au-dessus de 11 A |
PERIODE TEST DE CONFIRMATION

- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream [A].
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici

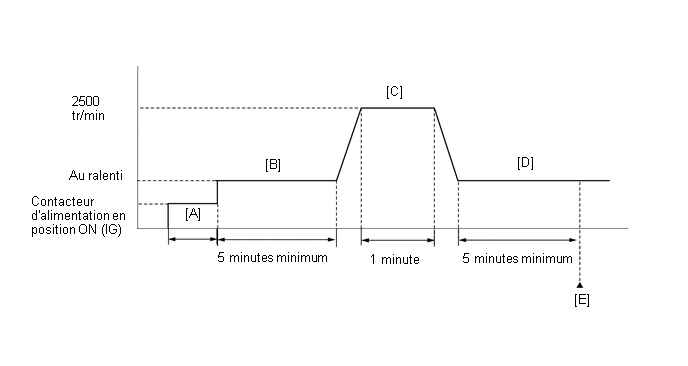

- Faire démarrer le moteur et le laisser tourner au ralenti pendant 5 minutes minimum [B].
- Avec le véhicule à l'arrêt, enfoncer la pédale d'accélérateur et
maintenir un régime moteur de 2 500 tr/min pendant 1 minute [C].
CONSEIL:
Pendant la commande de charge, le régime moteur est réglé au ralenti. Par conséquent, le régime moteur n'augmentera pas lorsque la pédale d'accélérateur est enfoncée. Dans ce cas, exécuter les étapes [C] et [D] après que la commande de charge soit terminée.
- Laisser le moteur tourner au ralenti pendant 5 minutes minimum [D].
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [E].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P003012, P003013 ou P101A9E.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [B] à [E].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
SCHEMA DE CABLAGE
Se reporter au DTC P21951D.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
CONSEIL:
- Le fonctionnement du réchauffeur de capteur de rapport air/carburant
peut être vérifié à l'aide de l'élément de la Data List A/F (O2) Sensor
Heater Duty Ratio B1S1.
Cliquer ici
- Le capteur 1 se rapporte à celui le plus proche de l'ensemble de moteur.
- Le capteur 2 est celui le plus éloigné de l'ensemble de moteur.
- Modifier le volume d'injection de carburant à l'aide de l'Active Test
"Control the Injection Volume for A/F Sensor" et contrôler la tension de
sortie du capteur de rapport air/carburant (cliquer ici
). Si la tension de sortie du capteur ne change pas (quasiment aucune réaction) pendant l'exécution de l'Active Test, le capteur présente probablement un dysfonctionnement.
- Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | VERIFIER LE CAPTEUR DE RAPPORT AIR/CARBURANT (RESISTANCE DU RECHAUFFEUR) |
(a) Vérifier le capteur de rapport air/carburant.
Cliquer ici
CONSEIL:
Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.
Cliquer ici
INCORRECT |
![]() |
REMPLACER LE CAPTEUR DE RAPPORT AIR/CARBURANT |
|
2. |

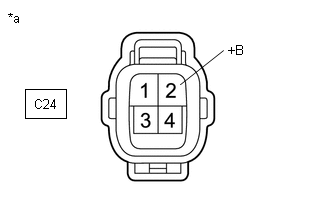

VERIFIER LA TENSION DE LA BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE RAPPORT AIR/CARBURANT) |

*a | Vue avant du connecteur côté faisceau de câbles (vers le capteur de rapport air/carburant) |
(a) Débrancher le connecteur du capteur de rapport air/carburant.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C24-2 (+B) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
11 Ã 14 V |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (RELAIS D'INTEGRATION N° 1 - CAPTEUR DE RAPPORT AIR/CARBURANT) |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE RAPPORT AIR/CARBURANT - ECM) |
(a) Débrancher le connecteur du capteur de rapport air/carburant.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C24-1 (HA1A) - C31-27 (HA1A) |
En permanence | En dessous de 1 Ω |
C24-1 (HA1A) ou C31-27 (HA1A) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
SUPPRIMER LES DTC |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Powertrain > Engine > Clear DTCs(e) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
|
5. |
VERIFIER SI LE DTC EST A NOUVEAU EMIS (DTC P003012, P003013 OU P101A9E) |
(a) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(b) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(c) Relever les DTC.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Le DTC P003012, P003013 ou P101A9E est émis |
B |
A |
![]() |
RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS |
B |
![]() |
REMPLACER L'ECM |
