DESCRIPTION

Se reporter à la description pour le DTC P0ABF11.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Avertissement indiqué

P1C9F11

Court-circuit à la masse dans le circuit de capteur de courant de batterie hybride/EV pour la commande de conduite

L'élément "Hybrid Battery Current for Driving Control" (tension de borne IBA) est excessivement faible (bloquée à 5 V). *1

(logique de détection à 1 cycle(s))

Ensemble d'ECU de la batterie

S'active

Témoin principal

S'active

P1C9F15

Coupure ou court-circuit à la batterie auxiliaire dans le circuit de capteur de courant de batterie hybride/EV pour la commande de conduite

L'élément "Hybrid Battery Current for Driving Control" (tension de borne IBA) est excessivement faible (bloquée à 0 V). *1

(logique de détection à 1 cycle(s))

Ensemble d'ECU de la batterie

S'active

Témoin principal

S'active

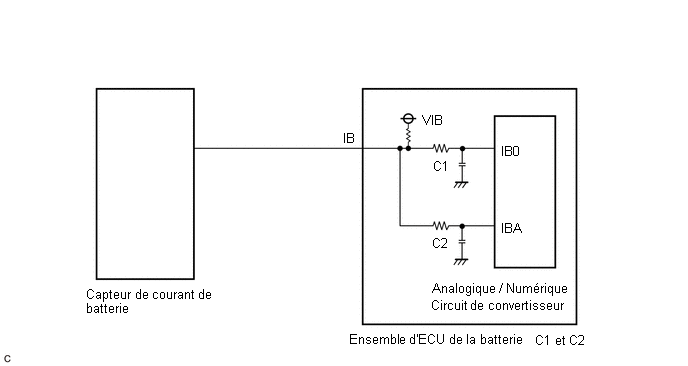

*1: IB0 est utilisée pour la commande de la batterie et IBA est utilisée pour la commande de conduite. Bien que IB0 et IBA reçoivent la tension émise par le capteur de courant de la batterie via la même borne, leurs sorties peuvent être différentes car elles sont branchées via des circuits de filtres séparés dans l'ensemble d'ECU de la batterie.

Data List correspondante

N° de DTC

Data List

P1C9F11

  • Hybrid Battery Current for Hybrid Battery Control
  • Hybrid Battery Current for Driving Control

P1C9F15

DESCRIPTION DU CONTROLE

L'ensemble d'ECU de la batterie contrôle son circuit interne branché sur le capteur de courant de batterie. Si l'ensemble d'ECU de la batterie détecte un dysfonctionnement dans son circuit interne, il allume le MIL et enregistre un DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P1CA1 (INF P1C9F11): Dysfonctionnement de circuit de capteur de courant de châssis de batterie hybride / EV (court-circuit en +B)

P1CA2 (INF P1C9F15): Dysfonctionnement de circuit de capteur de courant de châssis de batterie hybride / EV (court-circuit en à GND)

Capteurs / Pièces constitutives requis

Capteur de courant de la batterie

Fréquence de fonctionnement

En permanence

Durée

Propriété intellectuelle de TMC

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait si les DTC suivants ne sont pas enregistrés

Propriété intellectuelle de TMC

Les autres conditions sont la propriété intellectuelle de TMC

-

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Propriété intellectuelle de TMC

-

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

Ensemble d'ECU de la batterie

Le DTC P1CA1 (INF P1C9F11) n'est pas détecté

Le DTC P1CA2 (INF P1C9F15) n'est pas détecté

PERIODE TEST DE CONFIRMATION

CONSEIL:

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  6. Lorsque le contacteur d'alimentation est en position ON (IG) et attendre au moins 10 secondes.[*1]

    CONSEIL:

    [*1]: Procédure d'estimation normale.

    La procédure d'estimation d'état normal est utilisée pour exécuter l'estimation de DTC et est également utilisée pour effacer les DTC permanents.

  7. Sélectionner les menus suivants: Powertrain / HV Battery / Utility / All Readiness.
  8. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation indique INCOMPLETE ou N/A, effectuer à nouveau la période test.

PROCEDURE

1.

VERIFIER LES DTC EMIS (BATTERIE HV, COMMANDE HYBRIDE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / HV Battery and Hybrid Control / Trouble Codes.

(d) Vérifier les DTC.

Powertrain > HV Battery > Trouble Codes Powertrain > Hybrid Control > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC "P1C9F11 ou P1C9F15" est émis, ou les DTC à l'exception de ceux contenus dans le tableau ci-dessous sont également émis.

A

Les DTC du système de batterie hybride dans le tableau ci-dessous sont émis.

B

Les DTC du système de commande hybride dans le tableau ci-dessous sont émis.

C

Système

DTC correspondant

Système de batterie hybride

P060A47

Surveillance de processeur de contrôle d'énergie de batterie hybride/EV / Echec de MCU de sécurité

P060B49

Défaillance électronique interne de traitement A/D du module de commande de batterie hybride/EV

P060687

Message du processeur de module de commande de batterie hybride/EV au processeur de surveillance

P0ABF11

Court-circuit à la masse dans le circuit "A" du capteur de courant de batterie hybride/EV

P0ABF15

Coupure ou court-circuit à la batterie auxiliaire dans le circuit "A" du capteur de courant de batterie hybride/EV

P0ABF28

Niveau de biais du signal du capteur de courant de batterie hybride/EV "A" en dehors de la plage admise / dysfonctionnement du réglage zéro

P0ABF2A

Signal du capteur de courant de batterie hybride/EV "A" bloqué dans la plage

Système de commande hydride

P0A1F94

Fonctionnement inattendu du module de commande d'énergie de batterie hybride/EV

(e) Mettre le contacteur d'alimentation en position OFF.

A

REMPLACER L'ENSEMBLE D'ECU DE BATTERIE

B

PASSER AU TABLEAU DES DTC (SYSTEME DE BATTERIE HYBRIDE)

C

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)
