Manuel de réparation de la Toyota Prius 2018: Dysfonctionnement interne du composant de pompe de liquide de refroidissement électronique de moteur "A" (P0C7396)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande De Batterie / Hybride / Systeme De Commande Hybride (pour Batterie Au Lithium) / Dysfonctionnement interne du composant de pompe de liquide de refroidissement électronique de moteur "A" (P0C7396)

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

Ce DTC est enregistré lorsque l'ensemble de pompe à eau d'inverseur présente un dysfonctionnement. La cause de ce dysfonctionnement peut être l'un des points suivants:

Dysfonctionnement de l'ensemble de pompe à eau d'inverseur Dysfonctionnement du système de refroidissement hybride

CONSEIL:

Si ce DTC est enregistré, le couple d'entraînement peut être limité.

DESCRIPTION

L'ensemble de pompe à eau d'inverseur transmet les informations relatives à la vitesse de rotation à l'ECU de commande de véhicule hybride. L'ECU de commande de véhicule hybride contrôle la vitesse et détecte les dysfonctionnements.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Avertissement indiqué

P0C7396

Dysfonctionnement interne du composant de pompe de liquide de refroidissement électronique de moteur "A"

La vitesse de rotation de l'ensemble de pompe à eau d'inverseur est anormalement élevée ou basse (ou à l'arrêt) pendant 1 minute minimum.

(logique de détection à 1 cycle(s))

  • Système de refroidissement de l'inverseur
  • Faisceau de câbles ou connecteur
  • Ensemble de pompe à eau d'inverseur
  • ECU de commande de véhicule hybride

S'active

Témoin principal

S'active

CONSEIL:

L'ensemble de pompe à eau d'inverseur fonctionne lorsque le contacteur d'alimentation est en position ON (READY).

Data List correspondante

N° de DTC

Data List

P0C7396

  • Inverter Water Pump Revolution
  • Inverter Water Pump Duty Ratio
En rapport avec l'Active Test

N° de DTC

Active Test

P0C7396

Activate the Inverter Water Pump

DESCRIPTION DU CONTROLE

L'ECU de commande de véhicule hybride contrôle la vitesse de l'inverseur de l'ensemble de pompe à eau. En cas d'anomalie dans la vitesse, l'ECU de commande de véhicule hybride allume le MIL et enregistre un DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P0C73 (INF P0C7396): Dysfonctionnement de la pompe à eau d'inverseur

Capteurs / Pièces constitutives requis

Ensemble de pompe à eau d'inverseur

Fréquence de fonctionnement

En permanence

Durée

Propriété intellectuelle de TMC

Fonctionnement MIL

1 cycle(s) de conduite

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait si les DTC suivants ne sont pas enregistrés

Propriété intellectuelle de TMC

Les autres conditions sont la propriété intellectuelle de TMC

-

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Propriété intellectuelle de TMC

-

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

ECU de commande de véhicule hybride

Le DTC P0C73 (INF P0C7396) n'est pas détecté

PERIODE TEST DE CONFIRMATION

CONSEIL:

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  6. Mettre le contacteur d'alimentation en position ON (READY). [*1]
  7. Attendre 2 minutes minimum. [*2]

    CONSEIL:

    [*1] à [*2]: Procédure d'estimation normale.

    La procédure d'estimation d'état normal est utilisée pour exécuter l'estimation de DTC et est également utilisée pour effacer les DTC permanents.

  8. Sélectionner les menus suivants: Powertrain / Hybrid Control / Utility / All Readiness.
  9. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si ce véhicule est démarré par batterie de secours, etc., et si une tension excessive est appliquée à la batterie auxiliaire, il se peut que l'ensemble de pompe à eau d'inverseur suspende la commande via une fonction d'auto-protection et enregistre les DTC.

(lorsque la tension de la batterie auxiliaire revient à son état normal, l'ensemble de pompe à eau d'inverseur reprend son fonctionnement normal. Dans ce cas, il n'est pas nécessaire de remplacer l'ensemble de pompe à eau d'inverseur)

PROCEDURE

1.

VERIFIER LE DTC EMIS (COMMANDE HYBRIDE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control / Trouble Codes.

(d) Vérifier les DTC.

Powertrain > Hybrid Control > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P0C7396 est émis, ou les DTC à l'exception de ceux contenus dans le tableau ci-dessous sont également émis.

A

L'un des DTC suivants, y compris ceux en attente sont également émis.

B

Contenu du dysfonctionnement

DTC correspondant

Dysfonctionnement du micro-ordinateur

P060647

Défaillance de MCU de surveillance / sécurité de processeur de module de commande du groupe motopropulseur hybride/EV

P06881F

Panne intermittente du circuit de détection du relais d'alimentation ECM/PCM

Dysfonctionnement dans le circuit du capteur et de l'actionneur

P314A31

Pas de signal de pompe de liquide de refroidissement électronique de moteur "A"

CONSEIL:

Le DTC P0C7396 peut être émis en raison de l'existence d'un dysfonctionnement indiqué par les DTC ci-dessus.

  1. Le tableau ci-dessus figure dans l'ordre de vérification prioritaire.
  2. S'assurer que les DTC sont émis en même temps en suivant l'ordre indiqué. (La cause principale du dysfonctionnement peut être déterminée sans effectuer de vérifications inutiles.)

(e) Mettre le contacteur d'alimentation en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

A

2.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (INVERTER WATER PUMP REVOLUTION)

REMARQUE:

Veiller à effectuer la vérification lorsque la tension de la batterie auxiliaire est de 11 V minimum.

CONSEIL:

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Motor Generator Control / Data List / Inverter Water Pump Revolution.

(d) En fonction de l'affichage du Techstream, relever la Data List.

Powertrain > Motor Generator > Data List

Affichage du tester

Inverter Water Pump Revolution

Résultat:

Affichage du tester

Condition

Condition spécifiée

Inverter Water Pump Revolution

Contacteur d'alimentation en position ON (IG)

200 tr/min maximum

CONSEIL:

Lorsque l'ensemble de pompe à eau d'inverseur n'est pas activé, l'élément de la Data List "Inverter W/P Revolution" affiche une valeur inférieure à 200 tr/min.

(e) Mettre le contacteur d'alimentation en position OFF.

INCORRECT

PASSER AU POINT 6

OK

3.

SUPPRIMER LES DTC

Cliquer ici

SUIVANT

4.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (ACTIVATE THE INVERTER WATER PUMP)

REMARQUE:

CONSEIL:

Lorsque la tension de la batterie auxiliaire est faible, l'ensemble de pompe à eau d'inverseur risque de ne pas fonctionner.

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control / Active Test / Activate the Inverter Water Pump.

(d) Sélectionner l'élément de la Data List "Inverter Water Pump Revolution".

Powertrain > Hybrid Control > Active Test

Ecran de l'Active Test

Activate the Inverter Water Pump

Affichage de la Data List

Inverter Water Pump Revolution

(e) En fonction de l'affichage du Techstream, effectuer l'active test "Activate the Inverter Water Pump" et vérifier l'élément de la Data List "Inverter Water Pump Revolution".

Résultat:

Affichage du tester

Condition

Condition spécifiée

Inverter Water Pump Revolution

Contacteur d'alimentation en position ON (IG)

3 000 à 9 300 tr/min

CONSEIL:

(f) Mettre le contacteur d'alimentation en position OFF.

INCORRECT

PASSER AU POINT 6

OK

5.

VERIFIER LE LIQUIDE DE REFROIDISSEMENT HV (RECHERCHER DES CAUSES PROBABLES DE GEL)

Cliquer ici

Résultat:

Résultat

Passer au point

La valeur de température ambiante se situe au-dessus des températures de gel du liquide de refroidissement HV.

A

La valeur de température ambiante se situe en dessous des températures de gel du liquide de refroidissement HV.

B

A

REMPLACER L'ENSEMBLE DE POMPE A EAU D'INVERSEUR

B

REMPLACER LE LIQUIDE DE REFROIDISSEMENT HV

6.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ECU DE COMMANDE DE VEHICULE HYBRIDE)

Cliquer ici

INCORRECT

BRANCHER CORRECTEMENT

OK

7.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE DE POMPE A EAU D'INVERSEUR)

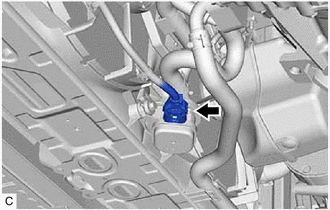

(a) Vérifier les branchements des connecteurs et la pression de contact des bornes concernées pour le donncecteur d''inverseur de l'ensemble de pompe à eau.

Cliquer ici

OK:

Le connecteur est correctement branché, les bornes ne sont pas déformées ou corrodées et il n'y a pas de problèmes de contact.

INCORRECT

BRANCHER CORRECTEMENT

OK

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE VEHICULE HYBRIDE - ENSEMBLE DE POMPE A EAU D'INVERSEUR)

(a) Débrancher le connecteur A50 de l'ECU de commande de véhicule hybride.

(b) Débrancher le connecteur A7 de l'ensemble de pompe à eau d'inverseur.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (rechercher une éventuelle coupure):

Branchement du tester

Condition

Condition spécifiée

A50-34 (IWP) - A7-3 (SWP)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

Résistance standard (rechercher un court-circuit):

Branchement du tester

Condition

Condition spécifiée

A50-34 (IWP) ou A7-3 (SWP) - Masse de carrosserie et autres bornes

Contacteur d'alimentation en position OFF

10 kΩ minimum

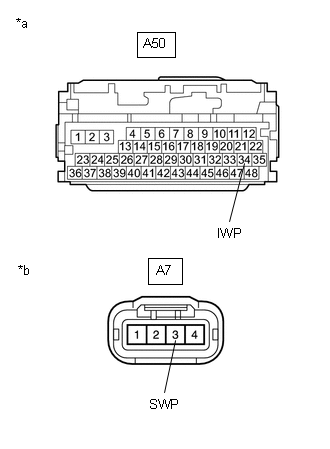

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de commande de véhicule hybride)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de pompe à eau d'inverseur)

(d) Rebrancher le connecteur A7 de l'ensemble de pompe à eau d'inverseur.

(e) Rebrancher le connecteur A50 de l'ECU commande de véhicule hybride.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

9.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (INVERTER WATER PUMP REVOLUTION)

REMARQUE:

Veiller à effectuer la vérification lorsque la tension de la batterie auxiliaire est de 11 V minimum.

CONSEIL:

Lorsque la tension de la batterie auxiliaire est faible, l'ensemble de pompe à eau d'inverseur risque de ne pas fonctionner.

(a) Brancher le Techstream sur le DLC3.

(b) Déposer le fusible INV W/PMP du bloc de relais de compartiment moteur n° 1 et l'ensemble de bloc de jonction n° 1.

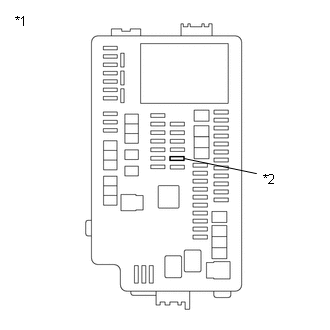

*1

Bloc de relais de compartiment moteur n° 1 et ensemble de bloc de jonction n° 1

*2

Fusible INV W/PMP

(c) Mettre le contacteur d'alimentation en position ON (IG).

(d) Sélectionner les menus suivants: Powertrain / Motor Generator Control / Data List / Inverter Water Pump Revolution.

(e) En fonction de l'affichage du Techstream, relever la Data List.

Powertrain > Motor Generator > Data List

Affichage du tester

Inverter Water Pump Revolution

Résultat:

Affichage du tester

Condition

Condition spécifiée

Inverter Water Pump Revolution

Contacteur d'alimentation en position ON (IG)

200 tr/min maximum

(f) Mettre le contacteur d'alimentation en position OFF.

(g) Reposer le fusible INV W/PMP.

INCORRECT

REMPLACER L'ECU DE COMMANDE DE VEHICULE HYBRIDE

OK

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE VEHICULE HYBRIDE - ENSEMBLE DE POMPE A EAU D'INVERSEUR)

(a) Débrancher le connecteur A50 de l'ECU de commande de véhicule hybride.

(b) Retirer le relais IGCT du bloc de relais de compartiment moteur n° 1 et de l'ensemble de bloc de jonction n° 1.

(c) Brancher les bornes 3 et 5 du support de relais IGCT.

CONSEIL:

Faire un court-circuit entre les bornes 3 et 5 pour alimenter la pompe à eau d'inverseur en tension +B.

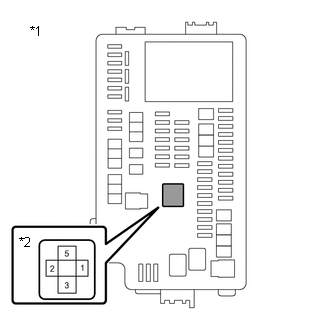

*1

Bloc de relais de compartiment moteur n° 1 et ensemble de bloc de jonction n° 1

*2

Relais IGCT

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

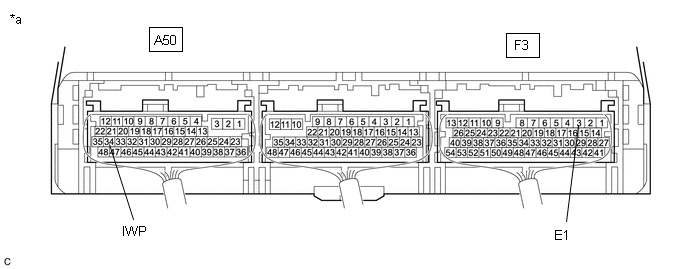

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de commande de véhicule hybride)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de commande de véhicule hybride)

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A50-34 (IWP) - F3-3 (E1)

Bornes de support de relais IGCT3 et 5 branchées

Contacteur d'alimentation en position OFF

11 à 14 V

REMARQUE:

Veiller à rechercher et effacer tous les DTC après avoir effectué cette vérification.

(e) Reposer le relais IGCT.

(f) Rebrancher le connecteur A50 de l'ECU commande de véhicule hybride.

INCORRECT

REMPLACER L'ENSEMBLE DE POMPE A EAU D'INVERSEUR

OK

11.

VERIFIER L'ECU DE COMMANDE DE VEHICULE HYBRIDE (VERIFIER LA FORME D'ONDE)

(a) Brancher un oscilloscope entre les bornes de l'ECU de commande de véhicule hybride spécifiées dans le tableau ci-dessous.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Tout en mettant le contacteur d'alimentation en position ON (IG), vérifier la forme d'onde entre les bornes de l'ECU de commande de véhicule hybride.

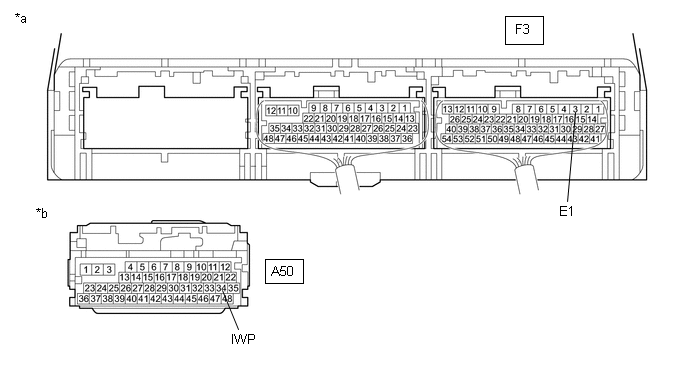

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de commande de véhicule hybride)

-

-

Elément

Contenu

Borne

A50-34 (IWP) - F3-3 (E1)

Réglages de l'équipement

5 V/DIV., 50 ms/DIV.

Condition

Contacteur d'alimentation en position ON (IG)

OK:

Le taux de service de la forme d'onde est compris entre 3 % et 9 %.

(d) Mettre le contacteur d'alimentation en position OFF.

OK

REMPLACER L'ENSEMBLE DE POMPE A EAU D'INVERSEUR

INCORRECT

REMPLACER L'ECU DE COMMANDE DE VEHICULE HYBRIDE

Tension du capteur de tension de batterie hybride/EV en dehors de la plage admise (P0B231C)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT L'ECU de commande de véhicule hybride détecte un dysfonctionnement du capteur VB. La cause de ce dysfonctionnement peut être l'un des points suiv ...

Temps de décharge du système de batterie hybride/EV trop long (P0C7600)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT Lorsque le contacteur d'alimentation est amené de la position ON (READY) à la position OFF, l'ECU de commande de véhicule hybride détecte que ...

D'autres materiaux:

Reglage
REGLAGE PROCEDURE 1. PROCEDURE DE REGLAGE DE VOLANT DE DIRECTION DECENTRE (a) Vérifier le décentrage du volant. (1) Mettre l'ensemble de volant en position centrale. (2) Appliquer du ruban protecteur sur la partie supérieure de l'ensemble de volant lorsque celui-ci se trouve au point ...

Le son du lecteur portable ne peut pas être entendu à partir des haut-parleurs ou le son est faible
PROCEDURE 1. VERIFIER LES REGLAGES DU LECTEUR PORTABLE (a) Vérifier les réglages du lecteur portable. (1) S'assurer que le volume n'est pas réglé sur "0". (2) S'assurer que la mise en sourdine n'est pas sélectionnée. (b) S'assurer que le son du lecteur portable est émis par le ...

Mesures De Precaution
MESURES DE PRECAUTION CONSEIL: Les procédures suivantes sont utilisées pour éviter toute formation de pli lors de la pose de la housse de siège. Veiller à respecter les procédures correctement. La forme du siège indiqué sur le schéma peut différer du siège réel. EN ...

Manuels
