Manuel de réparation de la Toyota Prius 2018: Perte de communication avec le module de caméra avant (U023A)

DESCRIPTION

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.
• Avant de mesurer la résistance du bus CAN, mettre le contacteur d'alimentation en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé ou les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie auxiliaire et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
• Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

  Cliquer ici

• Lors du remplacement de la caméra de reconnaissance de marche avant, toujours la remplacer par un élément neuf. Si une caméra de reconnaissance de marche avant précédemment posée sur un autre véhicule est utilisée, les informations enregistrées dans la caméra de reconnaissance de marche avant ne correspondront pas aux informations du véhicule. Par conséquent, il se peut qu'un DTC soit enregistré.
• Si la caméra de reconnaissance de la zone avant a été remplacée par un élément neuf, veiller à effectuer un apprentissage de caméra de reconnaissance de la zone avant.

  Cliquer ici

CONSEIL:

• Actionner le contacteur d'alimentation, un autre contacteur ou une porte déclenche la mise en communication de l'ECU et du capteur correspondant sur le CAN. Cette communication entraîne une modification de la valeur ohmique.
• Même après effacement des DTC, si un DTC est à nouveau enregistré après avoir conduit le véhicule pendant un moment, il se peut que le dysfonctionnement soit dû aux vibrations du véhicule. Dans ce cas, le fait d'agiter les connecteurs des ECU ou les faisceaux de câbles au cours de la vérification ci-dessous peut aider à identifier la cause du problème.

PROCEDURE

(a) Supprimer les DTC.

Cliquer ici

(b) Exécuter la procédure suivante.

CONSEIL:

Si la procédure suivante n'est pas effectuée, les DTC précédemment émis ne peuvent pas être détectés.

1. Mettre le contacteur d'alimentation en position ON (IG) et attendre 2 secondes minimum.

(c) Vérifier les DTC.

Cliquer ici

Résultat:

B

PASSER AU TABLEAU DES DTC (U1002)

A

(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(b) Débrancher le connecteur O7 de caméra de reconnaissance de marche avant.

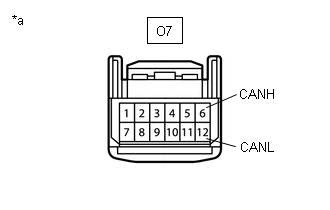

*a Vue avant du connecteur côté faisceau de câbles (vers la caméra de reconnaissance de marche avant)

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

(d) Brancher le connecteur O7 de caméra de reconnaissance de marche avant.

INCORRECT

REPARER OU REMPLACER LA LIGNE PRINCIPALE DE BUS CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN N° 4 - CAMERA DE RECONNAISSANCE DE MARCHE AVANT)

OK

(a) Débrancher le connecteur O7 de caméra de reconnaissance de marche avant.

*a Vue avant du connecteur côté faisceau de câbles (vers la caméra de reconnaissance de marche avant)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

(e) Brancher le connecteur O7 de caméra de reconnaissance de marche avant.

OK

REMPLACER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)
