Manuel de réparation de la Toyota Prius 2018: Tension du circuit du capteur de tension de convertisseur DC/DC "A" (VL) en dessous du seuil (P0E3116,P0E3117,P0E311F)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande De Batterie / Hybride / Systeme De Commande De Groupe Convertisseur (pour Batterie Au Lithium) / Tension du circuit du capteur de tension de convertisseur DC/DC "A" (VL) en dessous du seuil (P0E3116,P0E3117,P0E311F)

DESCRIPTION

L'ECU de commande de groupe convertisseur, intégrée à l'ensemble d'inverseur avec convertisseur, détecte la haute tension de pré-suralimentation (VL) à l'aide du capteur de tension dans le convertisseur de suralimentation afin de contrôler la suralimentation. L'ECU de commande de groupe convertisseur contrôle également la ligne de signal de capteur de tension de convertisseur de suralimentation et détecte des dysfonctionnements.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Avertissement indiqué

P0E3116

Tension du circuit du capteur de tension de convertisseur DC/DC "A" (VL) en dessous du seuil

Le signal de tension du convertisseur de suralimentation (VL) est bloqué (faible)

(logique de détection à 1 cycle(s))

  • Ensemble d'inverseur avec convertisseur
  • Ensemble de bloc de jonction de batterie HV
  • ECU de commande de véhicule hybride
  • Faisceau de câbles ou connecteur

S'active

Témoin principal

S'active

P0E3117

Tension du circuit du capteur de tension de convertisseur DC/DC "A" (VL) au-dessus du seuil

Le signal de tension du convertisseur de suralimentation (VL) est bloqué (élevé)

(logique de détection à 1 cycle(s))

  • Ensemble d'inverseur avec convertisseur
  • Ensemble de bloc de jonction de batterie HV
  • ECU de commande de véhicule hybride
  • Faisceau de câbles ou connecteur

S'active

Témoin principal

S'active

P0E311F

Panne intermittente du circuit de capteur de tension (VL) de convertisseur DC/DC "A"

Un signal de tension de convertisseur de suralimentation (VL) est bloqué (faible) ou (élevé) est détecté lorsque le DTC P0C7917, P0D3319, P1C5D19 ou P1C5F19 est enregistré.

(logique de détection à 1 cycle(s))

  • Ensemble d'inverseur avec convertisseur
  • Ensemble de bloc de jonction de batterie HV
  • ECU de commande de véhicule hybride
  • Faisceau de câbles ou connecteur

Ne s'active pas

Témoin principal

Ne s'active pas

Data List correspondante

N° de DTC

Data List

P0E3116

P0E3117

P0E311F

  • VL Voltage
  • VH Voltage
  • Hybrid/EV Battery System Voltage

DESCRIPTION DU CONTROLE

L'ECU de commande de groupe convertisseur contrôle le circuit de capteur (VL) de convertisseur de suralimentation. Si l'ECU de commande de groupe convertisseur détecte une coupure ou un court-circuit dans le circuit de capteur VL, l'ECU allume le témoin MIL et émet un DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P0E33 (INF P0E3116): Vérification de la plage de fonctionnement du capteur de tension de convertisseur DC/DC "A" (basse tension)

P0E34 (INF P0E3117): Vérification de la plage de fonctionnement du capteur de tension de convertisseur DC/DC "A" (haute tension)

Capteurs / Pièces constitutives requis

Capteur de tension de convertisseur DC/DC

Fréquence de fonctionnement

En permanence

Durée

Propriété intellectuelle de TMC

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait si les DTC suivants ne sont pas enregistrés

Propriété intellectuelle de TMC

Les autres conditions sont la propriété intellectuelle de TMC

-

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Propriété intellectuelle de TMC

-

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

ECU de commande de générateur de moteur électrique

Le DTC P0E33 (INF P0E3116) n'est pas détecté

Le DTC P0E34 (INF P0E3117) n'est pas détecté

PERIODE TEST DE CONFIRMATION

CONSEIL:

  • Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en exécutant la procédure de vérification "All Readiness".

    Cliquer ici

  • Au moment d'effacer les DTC permanents, se reporter à la procédure " EFFACER LES DTC PERMANENTS".

    Cliquer ici

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  6. Mettre le contacteur d'alimentation en position ON (READY) et attendre 5 secondes minimum. [*1]

    CONSEIL:

    [*1]: Procédure d'estimation normale.

    La procédure d'estimation d'état normal est utilisée pour exécuter l'estimation de DTC et est également utilisée pour effacer les DTC permanents.

  7. Sélectionner les menus suivants: Powertrain / Motor Generator / Utility / All Readiness.
  8. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control and Motor Generator / Trouble Codes.

Powertrain > Hybrid Control > Trouble Codes Powertrain > Motor Generator > Trouble Codes

(d) Vérifier les DTC.

Résultat:

Résultat

Passer au point

Seul le DTC P0E3116 est émis.

A

Seul le DTC P0E3117 ou P0E311F est émis, et aucun des DTC indiqués dans le tableau suivant n'est émis.

B

Les DTC du système de commande hybride dans les tableaux ci-dessous sont émis.

C

Des DTC du système de commande de groupe convertisseur dans les tableaux ci-dessous sont émis.

D

Système

DTC correspondant

Système de commande hydride

P0AD915

Coupure ou court-circuit à la batterie dans le circuit du contacteur positif de batterie hybride/EV

P0ADD15

Coupure ou court-circuit à la batterie dans le circuit du contacteur négatif de batterie hybride/EV

P1C8449

Court-circuit dans le circuit d'alimentation électrique haute tension pendant le mode READY ON

P312387

Message de perte de communication

Système de commande de générateur de moteur électrique

P312487

Message de perte de communication entre le moteur d'entraînement "A" et l'ECU HV

CONSEIL:

Le DTC P0E3116, P0E3117 ou P0E311F peuvent être enregistrés suite à un dysfonctionnement qui provoque également l'enregistrement des DTC figurant dans le tableau précédent. Dans ce cas, commencer par la recherche de pannes pour les DTC émis figurant dans le tableau ci-dessus. Ensuite, effectuer un test pour essayer de reproduire les problèmes et vérifier qu'aucun DTC n'est émis.

(e) Mettre le contacteur d'alimentation en position OFF.

B

SE REPORTER A LA SECTION REMPLACER LES PIECES DE L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

C

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

D

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR)

A

2.

VERIFIER LES DONNEES D'ARRET SUR IMAGE

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control and Motor Generator / Trouble Codes.

(d) Relever les données d'arrêt sur image du DTC P0E3116

Powertrain > Motor Generator > Trouble Codes

Résultat:

Résultat

Passer au point

La valeur de "VH Voltage" est inférieure à 55 V.

A

La valeur de "VH Voltage" est de 55 V minimum.

B

(e) Mettre le contacteur d'alimentation en position OFF.

B

SE REPORTER A LA SECTION REMPLACER LES PIECES DE L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

A

3.

SUPPRIMER LES DTC

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control and Motor Generator / Trouble Codes.

(d) Relever et enregistrer les DTC et les données d'arrêt sur image.

Powertrain > Hybrid Control > Trouble Codes Powertrain > Motor Generator > Trouble Codes

(e) Supprimer les DTC et les données d'arrêt sur image.

Powertrain > Hybrid Control > Clear DTCs Powertrain > Motor Generator > Clear DTCs

(f) Mettre le contacteur d'alimentation en position OFF.

SUIVANT

4.

VERIFIER LE DTC EMIS (COMMANDE HYBRIDE)

(a) Brancher le Techstream sur le DLC3.

(b) Avec le véhicule à l'arrêt, enfoncer le frein de stationnement et mettre le contacteur d'alimentation en position ON (READY).

CONSEIL:

  • Si le contacteur d'alimentation ne peut être mis en position ON (READY), mettre le contacteur d'alimentation en position OFF et vérifier si des DTC sont émis après avoir remis le contacteur d'alimentation en position ON (READY).
  • Etant donné que le DTC P300449 utilise la logique de détection à 2 cycle(s), les conditions de détection du DTC doivent être remplie deux fois.

(c) S'assurer que la zone est dégagée à l'avant et à l'arrière du véhicule.

(d) Mettre le levier de changement de vitesse en position D et enfoncer simultanément la pédale d'accélérateur et la pédale de frein.

CONSEIL:

Le fait d'appuyer sur la pédale de frein et la pédale d'accélérateur en même temps permet au courant de la batterie HV de circuler et de s'assurer que le câblage haute tension ne présente aucun problème.

(e) Sélectionner les menus suivants: Powertrain / Hybrid Control / Trouble Codes.

(f) Vérifier les DTC.

Powertrain > Hybrid Control > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC P1C8449 est émis, ou aucun DTC n'est émis.

A

Le contacteur d'alimentation n'a pas pu être mis en position ON (READY) et le DTC P300449 est émis.

B

(g) Mettre le contacteur d'alimentation en position OFF.

B

PASSER AU TABLEAU DES DTC (P300449)

A

5.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ECU DE COMMANDE DE VEHICULE HYBRIDE)

Cliquer ici

INCORRECT

BRANCHER CORRECTEMENT

OK

6.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DU CABLE DE PLANCHER)

Cliquer ici

Résultat:

Résultat

Passer au point

OK

A

NG (le connecteur n'est pas branché correctement).

B

NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur).

C

B

BRANCHER CORRECTEMENT

C

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

A

7.

VERIFIER L'ETAT DE BRANCHEMENT DE CONNECTEUR (CONNECTEUR D'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV)

Cliquer ici

INCORRECT

BRANCHER CORRECTEMENT

OK

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE VEHICULE HYBRIDE - ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

(c) Débrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(d) Débrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F2-16 (SMRB) - M37-1 (SMRB)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

F2-13 (SMRG) - M37-4 (SMRG)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

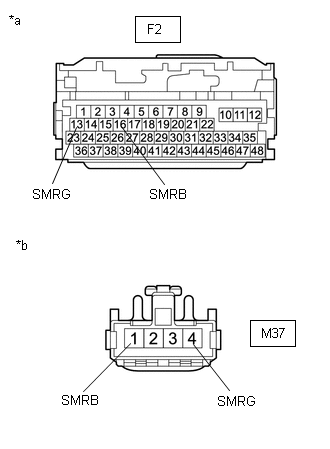

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de commande de véhicule hybride)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bloc de jonction de batterie HV)

(f) Rebrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

(g) Rebrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(h) Reposer le panneau de couvercle de batterie HV droit n° 1.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV - MASSE DE CARROSSERIE)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

(c) Débrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M37-3 (GND) - Masse de carrosserie

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bloc de jonction de batterie HV)

(e) Rebrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(f) Reposer le panneau de couvercle de batterie HV droit n° 1.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

10.

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

Cliquer ici

SUIVANT

11.

VERIFIER L'ECU DE COMMANDE DE VEHICULE HYBRIDE (VERIFIER LE FONCTIONNEMENT NORMAL)

(a) Reposer la poignée de prise d'entretien.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Supprimer les DTC.

Cliquer ici

(d) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.

(e) Mettre le contacteur d'alimentation en position ON (READY).

(f) Sélectionner les menus suivants: Powertrain / Hybrid Control / Data List / Hybrid Battery Voltage, VL-Voltage before Boosting.

(g) En fonction de l'affichage du Techstream, relever la Data List et surveiller les valeurs de "Hybrid Battery Voltage" et "VL-Voltage before Boosting" pendant 3 minutes.

Powertrain > Hybrid Control > Data List

Affichage du tester

VL-Voltage before Boosting

Hybrid Battery Voltage

Résultat:

Résultat

Passer au point

La différence entre "Hybrid Battery Voltage" et "VL-Voltage before Boosting" est toujours inférieure à 50 V.

A

La différence entre "Hybrid Battery Voltage" et "VL-Voltage before Boosting" est de 50 V minimum.

B

(h) Mettre le contacteur d'alimentation en position OFF.

A

FIN

B

REMPLACER L'ECU DE COMMANDE DE VEHICULE HYBRIDE

Niveau de biais du signal de capteur de courant de phase U de générateur en dehors de la plage admise / échec du réglage zéro (P0E0028,P0E0428,P0E0828)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT Ces DTC indiquent que la valeur de capteur de courant est anormale. La cause de ce dysfonctionnement peut être l'un des points suivants: Dysfonc ...

Court-circuit à la masse dans le circuit de capteur de courant de convertisseur DC/DC (P0E5111,P0E5115,P0E511F)
DESCRIPTION N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé MIL Avertissement indiqué P0E5111 Court-circuit à la masse dans le c ...

D'autres materiaux:

Depose
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION REMARQUE: Si le sous-ensemble de cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser. (a) Relâcher le levier de réglage d'inclinaison et de ...

Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST CONSEIL: La Data List du Techstream permet de relever les valeurs ou l'état des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure oà ...

Circuit d'éclairage de plancher
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande les éclairages de plancher. SCHEMA DE CABLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de ...

Manuels
