Manuel de réparation de la Toyota Prius 2018: Circuit du contacteur positif de batterie hybride/EV bloqué en position fermée (P0AA000)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande De Batterie / Hybride / Systeme De Commande Hybride (pour Batterie Au Lithium) / Circuit du contacteur positif de batterie hybride/EV bloqué en position fermée (P0AA000)

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

L'ECU de commande de véhicule hybride détecte un dysfonctionnement lié au blocage en position fermée d'un relais principal du système du côté de la borne positive (+) de la batterie HV.

La cause de ce dysfonctionnement peut être l'un des points suivants:

Dysfonctionnement du circuit interne de capteur de tension d'inverseur (VH)
  • Dysfonctionnement du capteur de tension (VH)
  • Dysfonctionnement de l'ECU de commande de groupe convertisseur (ECU MG)
  • Dysfonctionnement de la communication (faisceau de câbles)
Dysfonctionnement du système de haute tension
  • Dysfonctionnement de l'ensemble de bloc de jonction de batterie HV
Dysfonctionnement du circuit basse tension (12 V)
  • Dysfonctionnement de l'ECU de commande de véhicule hybride
  • Dysfonctionnement de l'ensemble de bloc de jonction de batterie HV
  • Dysfonctionnement du faisceau de câbles basse tension
  • Dysfonctionnement du connecteur basse tension

DESCRIPTION

Se reporter à la description pour le DTC P0AE411.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Avertissement indiqué

P0AA000

Circuit du contacteur positif de batterie hybride/EV bloqué en position fermée

Même si le relais principal de système du côté de la borne positive (+) de la batterie HV a été mis en position OFF, la tension de l'inverseur (VH) ne chute pas.

(logique de détection à 1 cycle(s))

  • Ensemble de bloc de jonction de batterie HV
  • Ensemble d'inverseur avec convertisseur
  • ECU de commande de véhicule hybride
  • Faisceau de câbles ou connecteur

Ne s'active pas

Témoin principal

S'active

Data List correspondante

N° de DTC

Data List

P0AA000

  • Hybrid Battery Voltage
  • VH-Voltage after Boosting
  • VL-Voltage before Boosting

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois les réparations terminées, effacer les DTC, puis vérifier si le véhicule est revenu à l'état normal en exécutant la procédure de vérification All Readiness suivante.

Cliquer ici

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  4. Mettre le contacteur d'alimentation en position OFF et attendre 2 minutes minimum.
  5. Mettre le contacteur d'alimentation en position ON (IG) et allumer le Techstream.
  6. Mettre le contacteur d'alimentation en position ON (READY) et attendre 3 minutes minimum.

    CONSEIL:

    En fonction de l'affichage du Techstream, relever la Data List et surveiller les valeurs de "Hybrid Battery Voltage" et "VL-Voltage before Boosting" pendant 3 minutes. Si la différence entre "Hybrid Battery Voltage" et "VL-Voltage before Boosting" est toujours inférieure à 100 V, le véhicule refonctionne normalement.

  7. Sélectionner les menus suivants: Powertrain / Hybrid Control / Utility / All Readiness.
  8. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation indique INCOMPLETE ou N/A, effectuer à nouveau la période test.

SCHEMA DE CABLAGE

Se reporter au schéma de câblage du circuit de la ligne à haute tension de la batterie HV.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

  • Avant de vérifier le système à haute tension ou de débrancher le connecteur basse tension de l'ensemble d'inverseur avec convertisseur, il convient de prendre des mesures de précaution telles que porter des gants isolants et déposer la poignée de prise d'entretien afin d'éviter tout choc électrique. Après avoir déposé la poignée de prise d'entretien, la mettre dans sa poche pour empêcher que d'autres mécaniciens ne la rebranchent accidentellement alors que le travail est en cours sur le système à haute tension.
  • Après avoir déposé la poignée de prise d'entretien, attendre au moins 10 minutes avant de toucher tout connecteur ou borne à haute tension. Après un délai de 10 minutes, vérifier la tension des bornes au niveau du point de vérification sur l'ensemble d'inverseur avec convertisseur. La tension doit être de 0 V avant de commencer le travail.

    Cliquer ici

    CONSEIL:

    10 minutes minimum sont nécessaires pour que le condensateur à haute tension de l'ensemble d'inverseur avec convertisseur se décharge.

  • S'assurer d'isoler les bornes et connecteurs à haute tension de la batterie HV à l'aide de ruban isolant après l'avoir déposée.

    Si la batterie HV est stockée sans isoler les connecteurs et bornes, cela peut provoquer une décharge électrique ou un incendie.

REMARQUE:

  • Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

    Cliquer ici

  • Si les DTC sont effacés ou si le câble est débranché puis rebranché à la borne négative (-) de la batterie auxiliaire avant de procéder aux réparations, le fait de mettre le contacteur d'alimentation en position ON (READY) pourrait provoquer un dysfonctionnement. Ne pas mettre le contacteur d'alimentation en position ON (READY).

CONSEIL:

Si le DTC P0AA000 est émis, le contacteur d'alimentation ne peut pas être mis en position ON (READY).

PROCEDURE

1.

VERIFIER LE DTC EMIS (COMMANDE HYBRIDE, GROUPE CONVERTISSEUR)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control and Motor Generator / Trouble Codes.

(d) Vérifier les DTC.

Powertrain > Hybrid Control > Trouble Codes Powertrain > Motor Generator > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P0AA000 est émis, ou les DTC à l'exception de ceux contenus dans le tableaux ci-dessous sont également émis.

A

Les DTC du système de commande hybride dans les tableaux ci-dessous sont émis.

B

Des DTC du système de commande de groupe convertisseur dans les tableaux ci-dessous sont émis.

C

Contenu du dysfonctionnement

Système

DTC correspondant

Dysfonctionnement du micro-ordinateur

Système de commande hydride

P060647

Défaillance de MCU de surveillance / sécurité de processeur de module de commande du groupe motopropulseur hybride/EV

P060687

Message du processeur de module de commande du groupe motopropulseur hybride/EV au processeur de surveillance

P060A47

Dysfonctionnement de MCU de surveillance /sécurité de contrôle de module de commande du groupe motopropulseur hybride/EV

P060A87

Message du processeur de module de commande du groupe motopropulseur hybride/EV en provenance du processeur de surveillance

P0A1B49

Dysfonctionnement électronique interne du module de commande de moteur d'entraînement "A"

P1C9E9F

Réinitialisation du système hybride/EV bloquée en position OFF

Système de commande de générateur de moteur électrique

P0A1B1F

Panne intermittente dans le circuit du module de commande de générateur

P0A1A47

Défaillance μC de surveillance / sécurité du module de commande de générateur

P0A1A49

Dysfonctionnement électronique interne du module de commande de générateur

P1C2A1C

Tension du circuit de convertisseur A/D de générateur en dehors de la plage admise

P1C2A49

Dysfonctionnement électronique interne du circuit de convertisseur A/D de générateur

P1C2B1C

Tension du circuit de convertisseur A/D de module de commande de moteur d'entraînement "A" en dehors de la plage admise

P1C2B49

Dysfonctionnement électronique interne du circuit de convertisseur A/D de module de commande de moteur d'entraînement "A"

P1CAC49

Dysfonctionnement électronique interne du capteur de position de générateur

P1CAD49

Dysfonctionnement électronique interne du capteur de position de moteur d'entraînement "A"

P1CAF38

Fréquence incorrecte du signal de dysfonctionnement du cycle de signal REF de capteur de position de générateur

P1CB038

Fréquence incorrecte du signal REF de capteur de position de moteur d'entraînement "A"

P313383

Valeur incorrecte du calcul de protection de signal d'erreur de communication du générateur au moteur d'entraînement "A"

P313386

Signal invalide d'erreur de communication du générateur au moteur d'entraînement "A"

P313387

Message d'erreur de communication du générateur au moteur d'entraînement "A"

Dysfonctionnement du circuit d'alimentation électrique

Système de commande de générateur de moteur électrique

P06D61C

Tension du circuit d'alimentation électrique d'écart de module de commande de générateur en dehors de la plage admise

P06B01C

Tension du circuit d'alimentation électrique REF de capteur de position de module de commande de générateur en dehors de la plage admise

Dysfonctionnement du système de communication

Système de commande hydride

P312387

Message de perte de communication avec le module de commande de moteur d'entraînement "A" en provenance du module de commande hybride/EV

Dysfonctionnement dans le circuit du capteur et de l'actionneur

Système de commande hydride

P0AD911

Court-circuit à la masse dans le circuit du contacteur positif de batterie hybride/EV

P0AD915

Coupure ou court-circuit à la batterie auxiliaire dans le circuit du contacteur positif de batterie hybride/EV

P0ADD11

Court-circuit à la masse dans le circuit du contacteur négatif de batterie hybride/EV

P0ADD15

Coupure ou court-circuit à la batterie auxiliaire dans le circuit du contacteur négatif de batterie hybride/EV

P0AE411

Court-circuit à la masse dans le circuit de contacteur de précharge de batterie hybride/EV

P0AE415

Coupure ou court-circuit à la batterie auxiliaire dans le circuit du contacteur de précharge de batterie hybride/EV

Système de commande de générateur de moteur électrique

P0A3F16

Tension du circuit du capteur de position de moteur d'entraînement "A" en dessous du seuil

P0A4B16

Tension du circuit de capteur de position de générateur en dessous du seuil

P0A4B21

Amplitude et minimum du signal de capteur de position du générateur

P0A4B22

Amplitude et maximum du signal de capteur de position du générateur

P0C5013

Coupure dans le circuit "A" du capteur de position de moteur d'entraînement "A"

P0C5016

Tension du circuit "A" du capteur de position de moteur d'entraînement "A" en dessous du seuil

P0C5017

Tension du circuit "A" du capteur de position de moteur d'entraînement "A" au-dessus du seuil

P0C5A13

Coupure dans le circuit "A" du capteur de position de moteur d'entraînement "B"

P0C5A16

Tension du circuit "A" du capteur de position de moteur d'entraînement "B" en dessous du seuil

P0C5A17

Tension du circuit "A" du capteur de position de moteur d'entraînement "B" au-dessus du seuil

P0C6413

Coupure dans le circuit "A" du capteur de position de générateur

P0C6416

Tension du circuit "A" du capteur de position de générateur en dessous du seuil

P0C6417

Tension du circuit "A" du capteur de position de générateur au-dessus du seuil

P0C6913

Coupure dans le circuit "B" du capteur de position de générateur

P0C6916

Tension du circuit "B" du capteur de position de générateur en dessous du seuil

P0C6917

Tension du circuit "B" du capteur de position de générateur au-dessus du seuil

Dysfonctionnement du système

Système de commande hydride

P0D2D1C

Tension du capteur de tension d'inverseur de moteur d'entraînement "A" en dehors de la plage admise

P1C8349

Dysfonctionnement du capteur de tension de circuit de ressource d'alimentation électrique haute tension après suralimentation

P0C7600

Temps de décharge du système de batterie hybride/EV trop long

Système de commande de générateur de moteur électrique

P0D2D16

Tension du circuit du capteur de tension d'inverseur (VH) de moteur d'entraînement "A" en dessous du seuil

P0D2D17

Tension du circuit du capteur de tension d'inverseur (VH) de moteur d'entraînement "A" au-dessus du seuil

P1CB69E

Capteur de tension d'inverseur (VH) de moteur d'entraînement "A" bloqué en position ON

CONSEIL:

  • Le DTC P0AA000 peut être émis en raison du dysfonctionnement indiqué par les DTC ci-dessus.
    1. Le tableau ci-dessus figure dans l'ordre de vérification prioritaire.
    2. S'assurer que les DTC sont émis en même temps en suivant l'ordre indiqué. (La cause principale du dysfonctionnement peut être déterminée sans effectuer de vérifications inutiles.)

(e) Mettre le contacteur d'alimentation en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

C

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR)

A

2.

VERIFIER LES DONNEES D'ARRET SUR IMAGE (COMMANDE HYBRIDE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Sélectionner les menus suivants: Powertrain / Hybrid Control / Trouble Codes.

(d) Relever les données d'arrêt sur image du DTC P0AA000.

Powertrain > Hybrid Control > Trouble Codes

REMARQUE:

Comme les données d'arrêt sur image sont enregistrées immédiatement avant et après qu'un DTC est enregistré, veiller à relever les valeurs enregistrées au moment où le DTC a été enregistré ("0(s)").

Résultat:

Résultat

Passer au point

La différence entre "VL-Voltage before Boosting" et "VH-Voltage after Boosting" est inférieure à 76 V.

A

La différence entre "VL-Voltage before Boosting" et "VH-Voltage after Boosting" est de 76 V minimum.

B

CONSEIL:

Si "VH-Voltage after Boosting" est émis, même quand une commande de désactivation est transmise au relais principal du système (côté positif), P0AA000 est émis. Si la différence entre "VL-Voltage before Boosting" et "VH-Voltage after Boosting" est importante, cela indique qu'il y a un dysfonctionnement au niveau de l'inverseur (capteur VH).

(e) Mettre le contacteur d'alimentation en position OFF.

B

REMPLACER L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

A

3.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ECU DE COMMANDE DE VEHICULE HYBRIDE)

Cliquer ici

OK

PASSER AU POINT 5

INCORRECT

4.

BRANCHER CORRECTEMENT

SUIVANT

5.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DU CABLE DE PLANCHER)

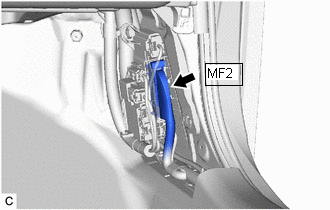

(a) Vérifier l'état de branchement du connecteur MF2 de câble de plancher et la pression de contact de chaque borne. Rechercher toute déformation sur les bornes et s'assurer de l'absence de tout corps étranger et d'entrée d'eau dans le connecteur.

Cliquer ici

OK:

- Le connecteur est correctement raccordé.

- Les bornes ne sont pas déformées et sont correctement branchées.

- Pas d'eau ni de corps étrangers dans le connecteur.

Résultat:

Résultat

Passer au point

OK

A

NG (le connecteur n'est pas branché correctement).

B

NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur).

C

A

PASSER AU POINT 8

C

PASSER AU POINT 7

B

6.

BRANCHER CORRECTEMENT

SUIVANT

PASSER AU POINT 8

7.

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

SUIVANT

8.

VERIFIER L'ETAT DE BRANCHEMENT DE CONNECTEUR (CONNECTEUR D'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

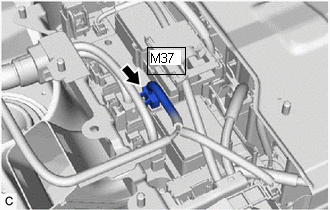

(c) Vérifier les branchements de connecteur et la pression de contact des bornes concernées du connecteur M37 de l'ensemble de bloc de jonction de batterie HV.

Cliquer ici

OK:

Les connecteurs sont correctement branchés et il n'y a pas de problème de pression de contact.

(d) Reposer le panneau de couvercle de batterie HV droit n° 1.

OK

PASSER AU POINT 10

INCORRECT

9.

BRANCHER CORRECTEMENT

SUIVANT

10.

VERIFIER L'ETAT DE BRANCHEMENT DU CABLE DE MASSE (CIRCUIT A BASSE TENSION D'ACTIVATION DU SMR)

(a) Vérifier l'état de pose du câble de masse MD.

OK:

Le câble de masse MD est correctement posé.

OK

PASSER AU POINT 12

INCORRECT

11.

BRANCHER CORRECTEMENT

SUIVANT

12.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE VEHICULE HYBRIDE - ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

(c) Débrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(d) Débrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (rechercher une éventuelle coupure):

Branchement du tester

Condition

Condition spécifiée

F2-16 (SMRB) - M37-1 (SMRB)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

Résistance standard (rechercher un court-circuit):

Branchement du tester

Condition

Condition spécifiée

F2-16 (SMRB) et M37-1 (SMRB) - Masse de carrosserie et autres bornes

Contacteur d'alimentation en position OFF

10 kΩ minimum

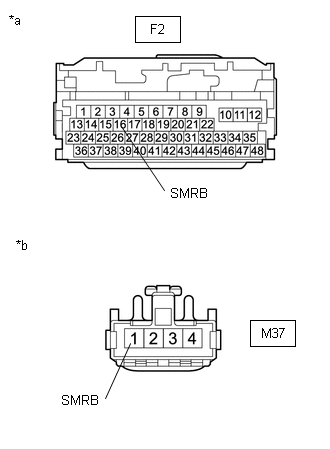

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de commande de véhicule hybride)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bloc de jonction de batterie HV)

(f) Rebrancher le connecteur F2 de l'ECU de commande de véhicule hybride.

(g) Rebrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(h) Reposer le panneau de couvercle de batterie HV droit n° 1.

OK

PASSER AU POINT 14

INCORRECT

13.

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

SUIVANT

14.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV - MASSE DE CARROSSERIE)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

(c) Débrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M37-3 (GND) - Masse de carrosserie

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

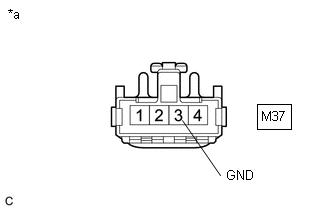

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bloc de jonction de batterie HV)

(e) Rebrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(f) Reposer le panneau de couvercle de batterie HV droit n° 1.

OK

PASSER AU POINT 16

INCORRECT

15.

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

SUIVANT

16.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV (SMRB)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

(c) Débrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

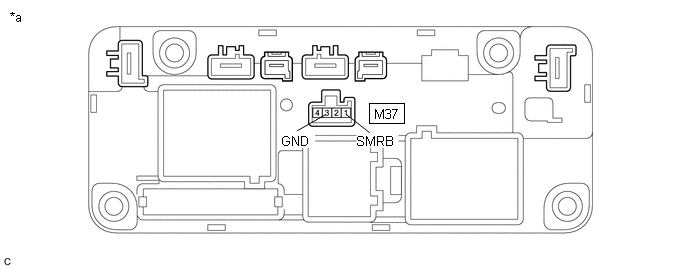

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de batterie HV)

-

-

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M37-1 (SMRB) - M37-3 (GND)

-40 à 80°C (-40 à 176°F)

20,6 à 40,8 Ω

(e) Rebrancher le connecteur M37 d'ensemble de bloc de jonction de batterie HV.

(f) Reposer le panneau de couvercle de batterie HV droit n° 1.

INCORRECT

PASSER AU POINT 19

OK

17.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV (SMRB)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que la poignée de prise d'entretien n'est pas posée.

REMARQUE:

Après avoir retiré la poignée de prise d'entretien, ne pas remettre le contacteur d'alimentation en position ON (READY) sauf si c'est clairement spécifié dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer le panneau de couvercle de batterie HV droit n° 1.

Cliquer ici

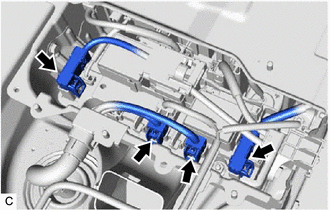

(c) Débrancher les 2 connecteurs de câble sous plancher HV de l'ensemble de bloc de jonction de batterie HV.

(d) Débrancher le connecteur haute tension de batterie hybride et le connecteur de prise de batterie de véhicule électrique de l'ensemble de bloc de jonction de batterie HV.

REMARQUE:

Isoler chaque connecteur à haute tension débranché à l'aide de ruban isolant. Recouvrir le connecteur du côté faisceau de câbles jusqu'à l'extrémité du connecteur.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

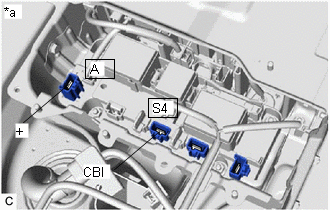

S4-1 (CBI) - A-1 (+)

Contacteur d'alimentation en position OFF

10 kΩ minimum

CONSEIL:

  • Lorsqu'un relais principal du système est bloqué en position fermée, vérifier l'ensemble de bloc de jonction de batterie HV sans le déposer du véhicule afin de le maintenir fermé.
  • Si le résultat du relevé des données d'arrêt sur image est A, l'ensemble de bloc de jonction de batterie HV doit être remplacé. La mesure de la résistance permet de déterminer s'il s'agit d'un dysfonctionnement présent ou passé.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de batterie HV)

(f) Rebrancher le connecteur haute tension de batterie hybride et le connecteur de prise de batterie de véhicule électrique.

(g) Rebrancher les 2 connecteurs de câble sous plancher HV.

(h) Reposer le panneau de couvercle de batterie HV droit n° 1.

Résultat:

Résultat

Evaluation

Passer au point

OK

Dysfonctionnement passé

A

NG

Dysfonctionnement présent

B

B

PASSER AU POINT 20

A

18.

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

Cliquer ici

SUIVANT

PASSER AU POINT 21

19.

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

Cliquer ici

SUIVANT

PASSER AU POINT 21

20.

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

Cliquer ici

SUIVANT

21.

VERIFIER L'ECU DE COMMANDE DE VEHICULE HYBRIDE (VERIFIER LE FONCTIONNEMENT NORMAL)

(a) Reposer la poignée de prise d'entretien.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Supprimer les DTC.

Cliquer ici

(d) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.

(e) Mettre le contacteur d'alimentation en position ON (READY).

(f) Sélectionner les menus suivants: Powertrain / Hybrid Control / Data List / Hybrid Battery Voltage, VL-Voltage before Boosting.

(g) En fonction de l'affichage du Techstream, relever la Data List et surveiller les valeurs de "Hybrid Battery Voltage" et "VL-Voltage before Boosting" pendant 3 minutes.

Powertrain > Hybrid Control > Data List

Affichage du tester

VL-Voltage before Boosting

Hybrid Battery Voltage

Résultat:

Résultat

Passer au point

La différence entre "Hybrid Battery Voltage" et "VL-Voltage before Boosting" est toujours inférieure à 100 V.

A

La différence entre "Hybrid Battery Voltage" et "VL-Voltage before Boosting" est de 100 V minimum.

B

(h) Mettre le contacteur d'alimentation en position OFF.

A

FIN

B

REMPLACER L'ENSEMBLE D'ECU DE COMMANDE DE VEHICULE HYBRIDE ET DE BLOC DE JONCTION DE BATTERIE HV

Performances du système de refroidissement d'inverseur "A" (P0A9300)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT Ce DTC indique lorsque la température à l'intérieur de l'inverseur est devenue anormale. La cause de ce dysfonctionnement peut être l'un des ...

Actionneur de contacteur positif et négatif de batterie hybride/EV bloqué en position fermée (P0AA073)
RESUME DES DTC DESCRIPTION DU DYSFONCTIONNEMENT L'ECU de commande de véhicule hybride détecte un dysfonctionnement de blocage en position fermée d'un relais principal du système du côté de ...

D'autres materiaux:

Circuit du signal IG
DESCRIPTION Ce circuit détecte le contacteur d'alimentation en position ON (IG) ou OFF, et transmet cette information à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex). SCHEMA DE CABLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Vérifier les fusi ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gauche. PROCEDURE 1. REPOSER LE CAPTEUR D'AIRBAG AVANT (a) S'assurer que le contacteur d'alimentation es ...

Dysfonctionnement au niveau de la tension du système ou de l'activation GND (B228B)
DESCRIPTION Ce DTC est enregistré en cas de dysfonctionnement dans le circuit d'alimentation électrique de la batterie auxiliaire de l'ECU de certification (ensemble d'ECU de clé intelligente) ou de court-circuit à la masse. N° de DTC Objet de la détection Condition de déte ...

Manuels
