Manuel de réparation de la Toyota Prius 2018: Court-circuit en +B dans l'indicateur de rétroviseur extérieur (auxiliaire) (C1AB1)
DESCRIPTION
Ce DTC est enregistré lorsque le capteur de moniteur d'angle mort droit détecte la présence d'un court-circuit en +B dans l'indicateur de rétroviseur extérieur droit.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
C1AB1 | Court-circuit en +B dans l'indicateur de rétroviseur extérieur (auxiliaire) |
Les deux conditions suivantes se vérifient:
|
|

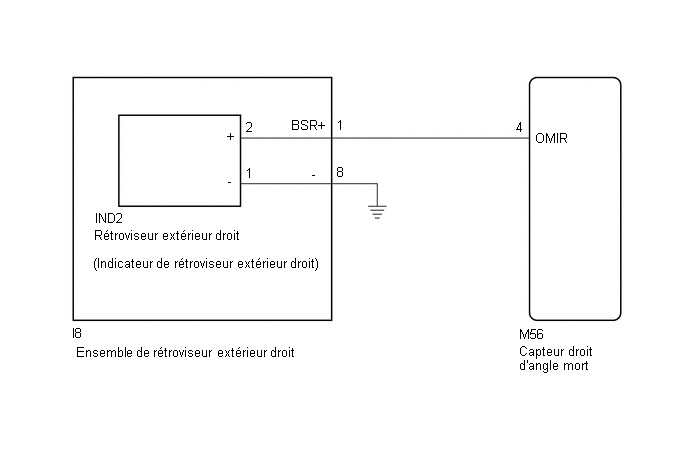

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.
PROCEDURE
1. |
VERIFIER DTC |
(a) Mettre le contacteur d'alimentation en position OFF.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.
Body Electrical > Blind Spot Monitor Slave > Trouble CodesOK:
Aucun DTC n'est émis.
OK |
![]() |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'INDICATEUR DE RETROVISEUR EXTERIEUR) |
(a) Débrancher le connecteur M56 de capteur de moniteur d'angle mort droit.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
M56-4 (OMIR) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
En dessous de 1 V |
OK |
![]() |
REMPLACER LE CAPTEUR DROIT D'ANGLE MORT |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'INDICATEUR DE RETROVISEUR EXTERIEUR) |
(a) Débrancher le connecteur IND2 de rétroviseur extérieur droit.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
M56-4 (OMIR) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
En dessous de 1 V |
OK |
![]() |
REMPLACER LE RETROVISEUR EXTERIEUR DROIT |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'INDICATEUR DE RETROVISEUR EXTERIEUR) |
(a) Débrancher le connecteur I8 d'ensemble de rétroviseur extérieur droit.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
M56-4 (OMIR) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
En dessous de 1 V |
OK |
![]() |
REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
