Manuel de réparation de la Toyota Prius 2018: Emplacement Des Pieces Constitutives

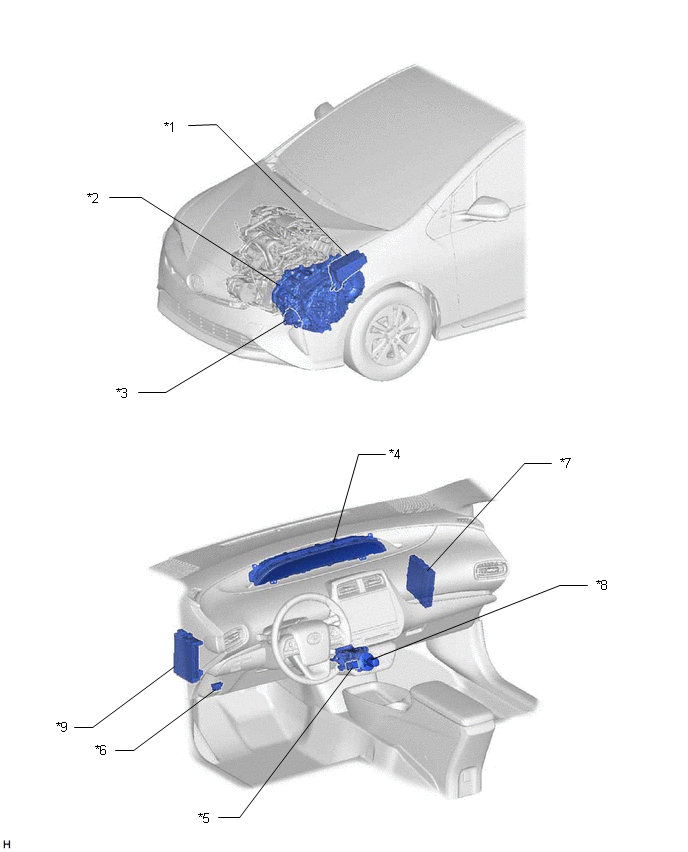

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

*1

BLOC DE RELAIS N° 1 DE COMPARTIMENT MOTEUR ET L'ENSEMBLE DE BLOC DE JONCTION N° 1

- RELAIS D'INTEGRATION N° 1 (RELAIS P-CON)

- RELAIS IGCT

- FUSIBLE P CON MTR

- FUSIBLE IGCT-IG

- FUSIBLE PM-IGCT

- FUSIBLE J/B-B

*2

ENSEMBLE DE BOITE-PONT DE VEHICULE HYBRIDE

*3

ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE

- CAPTEUR D'ANGLE DE ROTATION

- MOTEUR DE VERROUILLAGE DE STATIONNEMENT

*4

ENSEMBLE DE COMBINE D'INSTRUMENTS

- ECRAN MULTIFONCTION

*5

CONTACTEUR DE POSITION P (CONTACTEUR PRINCIPAL DE CHANGEMENT DE VITESSE AU VOLANT)

*6

DLC3

*7

ECU DE COMMANDE DE VEHICULE HYBRIDE

*8

ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE

*9

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-B N° 1

- FUSIBLE ECU-B N° 2

-

-
